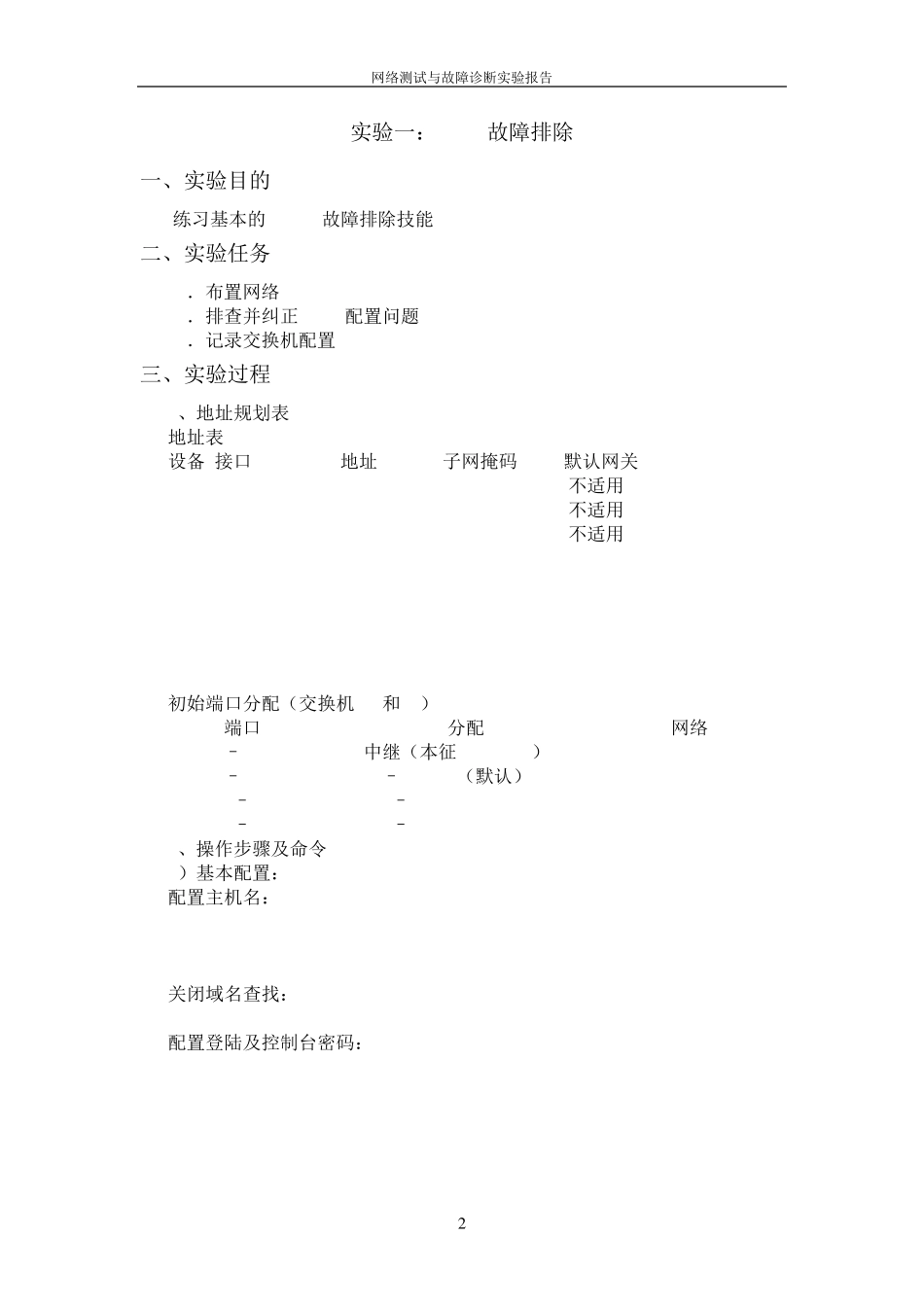

网络测试与故障诊断实验报告 湖北国土资源职业学院 实验报告 2013-2014学年第1学期 实 验 名 称 网络测试与故障诊断实验 教师 学生姓名 班级 学号 二零一三年十二月二十七日 网络测试与故障诊断实验报告 2 实验一：VLAN故障排除 一、实验目的 练习基本的 VLAN 故障排除技能 二、实验任务 1．布置网络 2．排查并纠正VLAN配置问题 3．记录交换机配置 三、实验过程 1、地址规划表 地址表 设备 接口 IP地址 子网掩码 默认网关 S1 VLAN 56 192.168.56.11 255.255.255.0 不适用 S2 VLAN 56 192.168.56.12 255.255.255.0 不适用 S3 VLAN 56 192.168.56.13 255.255.255.0 不适用 PC1 NIC 192.168.10.21 255.255.255.0 192.168.10.1 PC2 NIC 192.168.20.22 255.255.255.0 192.168.20.1 PC3 NIC 192.168.30.23 255.255.255.0 192.168.30.1 PC4 NIC 192.168.10.24 255.255.255.0 192.168.10.1 PC5 NIC 192.168.20.25 255.255.255.0 192.168.20.1 PC6 NIC 192.168.30.26 255.255.255.0 192.168.30.1 初始端口分配（交换机 2 和 3） 端口 分配 网络 Fa0/1 – 0/5 802.1q 中继（本征 VLAN 56） 192.168.56.0 /24 Fa0/6 – 0/10 VLAN 30 – Guest（默认） 192.168.30.0 /24 Fa0/11 – 0/17 VLAN 10 – Faculty/Staff 192.168.10.0 /24 Fa0/18 – 0/24 VLAN 20 – Students 192.168.20.0 /24 2、操作步骤及命令 1）基本配置： 配置主机名： (config)# hostname S1 (config)# hostname S2 (config)# hostname S3 关闭域名查找： No ip domain-lookup 配置登陆及控制台密码： Ena secret class Line vty 0 4 Password cisco Login Line console 0 网络测试与故障诊断实验报告 3 Password cisco login 2）创建 VLAN并配置 IP地址: S1（config）# vlan 56 S1（config-if）# exit S1（config）# int vlan 56 S1（config-if）# ip add 192.168.56.11 255.255.255.0 S1（config-if）# no shut S2（config）# vlan 56 S2（config-if）# exit S2（config）# int vlan 56 S2（config-if）# ip add 192.168.56.12 255.255.255.0 S2（config-if）# no shut S2（config-if）# exit S2（config）# vlan 10 S2（config-if）# exit S2（config）# int vlan 10 ...
