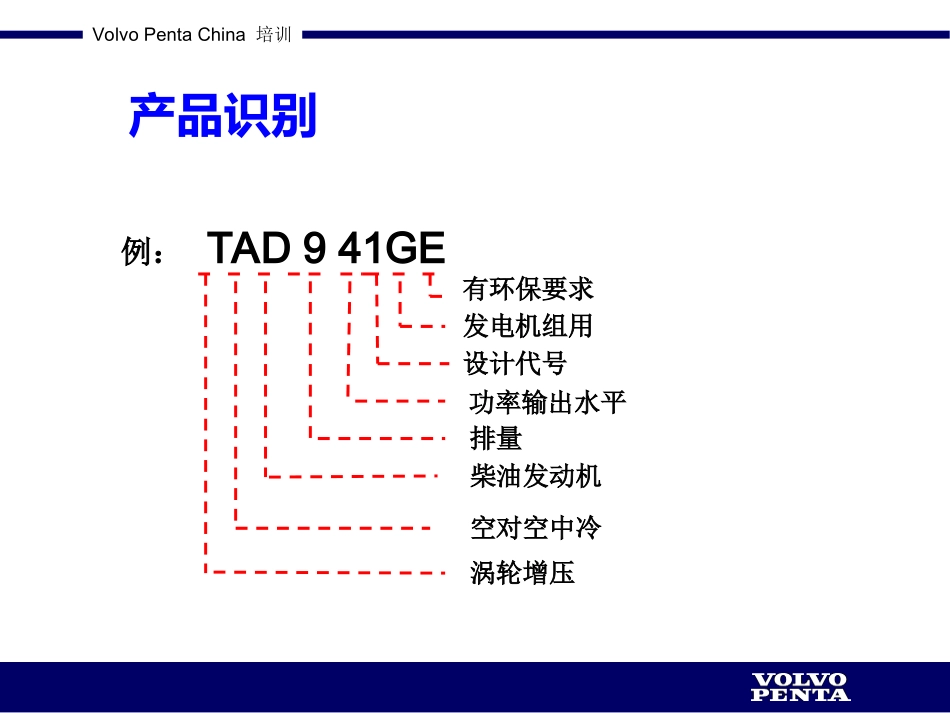

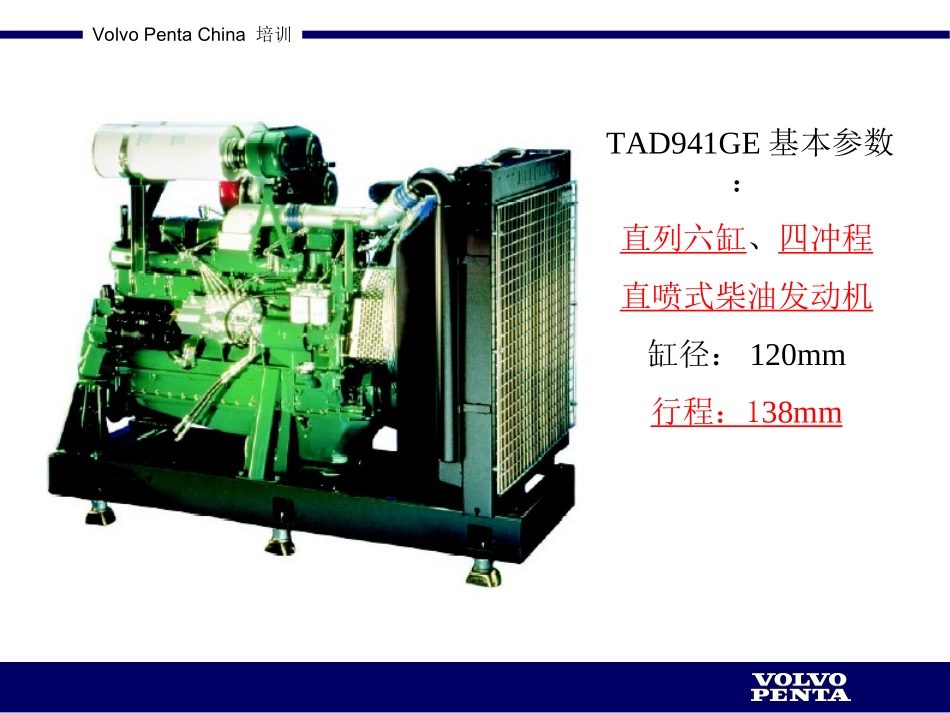

VolvoPentaChina培训TAD941GE发动机技术培训二零零八年十一月VolvoPentaChina培训产品识别例：TAD941GE涡轮增压空对空中冷柴油发动机排量设计代号功率输出水平发电机组用有环保要求VolvoPentaChina培训TAD941GE基本参数：直列六缸、四冲程直喷式柴油发动机缸径：120mm行程：138mmVolvoPentaChina培训外观部件（1）VolvoPentaChina培训外观部件（2）VolvoPentaChina培训VolvoPentaChina培训柴油机基本知识介绍1.能量转换和发动机省油冷却损失排气损失摩擦损失效率：柴油机效率约43--44%，汽油机约30%。早期柴油机效率只有2%--5%.省油措施：提高冷却水温、利用排气能量、尽量使燃烧充分、运行于部分负载(约70%左右)等。VolvoPentaChina培训DieselTheory7%摩擦损失28%排气损失40%有效机械功25%冷却水带走VolvoPentaChina培训两种工况极其区别发电用发动机的工况划分长行主电站功率长行主电站功率Maximumstandbypower额定功率符合ISO连续运行的标准,适合于在不同载荷下,持续提供动力.具有10%的过载能力.VolvoPentaChina培训发电用发动机的工况划分Primepower最大备用电站功率最大备用电站功率功率符合ISO标准,可在不同载荷下持续供电,适合在电力设备良好的地区出现故障时使用.不允许有过载.两种工况极其区别VolvoPentaChina培训长行主电站功率(PRP)功率时间功率极限(110%)常用功率(100%)24小时平均载荷(70%)VolvoPentaChina培训TAD941GE发动机主要参数1.气缸数：62.排量：9.36升3.缸径：120.00毫米4.冲程：138毫米5.发火次序：1-5-3-6-2-46.曲轴转向：面向飞轮看为逆时针7.发动机净重：1338公斤8.发动机湿重：1450公斤9.输出功率：288KW10.额定转速：1500转/分11.滑油容量：35升12.冷却水容量：41升（发动机）13.电瓶电压：24伏14.起动电流：515AVolvoPentaChina培训二.发动机基本组成往复式活塞式发动机由以下几部分组成:固定部件机体、主轴承、缸套、缸盖、飞轮壳、油地壳、机脚运动部件活塞、连杆、曲轴、飞轮、传动齿轮换气系统凸轮轴、顶柱、挺杆、摇臂、阀桥、进排气阀、空气滤器燃油系统喷油泵、喷油器、输油泵、高压油管、调速器、燃油滤器润滑系统润滑油泵、安全阀、定压阀、减压阀、活塞冷却油阀、量油尺、滤器冷却系统散热器、中冷器、膨胀水箱、风扇、节温器电气/电子控制和报警检测系统起动马达、充电发电机、停车电磁阀、电子模块、接线/控制箱、仪表或显示器二大部件五大系统VolvoPentaChina培训固定部件–机体VolvoPentaChina培训固定部件–缸盖VolvoPentaChina培训固定部件–机体与缸套VolvoPentaChina培训运动部件–活塞VolvoPentaChina培训运动部件–连杆VolvoPentaChina培训运动部件–曲轴VolvoPentaChina培训进排气系统–进排气机构VolvoPentaChina培训进排气系统–传动齿轮1.曲轴齿轮2.左惰转齿轮3.喷油泵齿轮4.凸轮轴齿轮5.上惰转齿轮6.淡水泵齿轮7.右惰转齿轮8.机油泵惰齿轮9.机油泵齿轮10.辅助动力输出VolvoPentaChina培训进排气系统–涡轮增压器VolvoPentaChina培训冷却系统–节温器VolvoPentaChina培训冷却系统–水泵VolvoPentaChina培训润滑系统–各阀件1.安全阀2.滑油冷却器旁通阀3.滑油滤器旁通阀4.定压阀5.活塞冷却阀VolvoPentaChina培训润滑系统–各阀件1.安全阀2.滑油冷却器旁通阀3.滑油滤器旁通阀4.定压阀5.活塞冷却阀VolvoPentaChina培训润滑系统–流向VolvoPentaChina培训润滑系统–油泵VolvoPentaChina培训燃油系统–组成VolvoPentaChina培训燃油系统–流向VolvoPentaChina培训燃油系统–流向VolvoPentaChina培训电子执行器电子执行器--ACB275ACB275系列系列VolvoPentaChina培训SPEEDCONTROLUNITPART#873747SERIAL#V8543MADEFORVOLVOBYGOVERNORSAMERICACORP.ABCDEFGHJKLMNPACTUATORPICK-UPAUX-+BATTERYIDLE10VOUTPUTSPEEDGAINSTABILITYDROOPSPEEDRAMPINGSTARTINGFUELCAUTIONENGINESPEEDCONTROLCOMPONENTWHENINSTALLINGORSERVICING,REFERTOPRODUCTPUBLICATIONC1OFFLEADCIRCUITONONC2SOFTCOUPLINGOFFBATTERY-+保险丝15AMax磁性传感器执行器ABCDEF到控制单元到控制单元短接B-C24VESD5500ESD5500VolvoPentaChina培训电子执行器电子执行器--ACB225AC...
