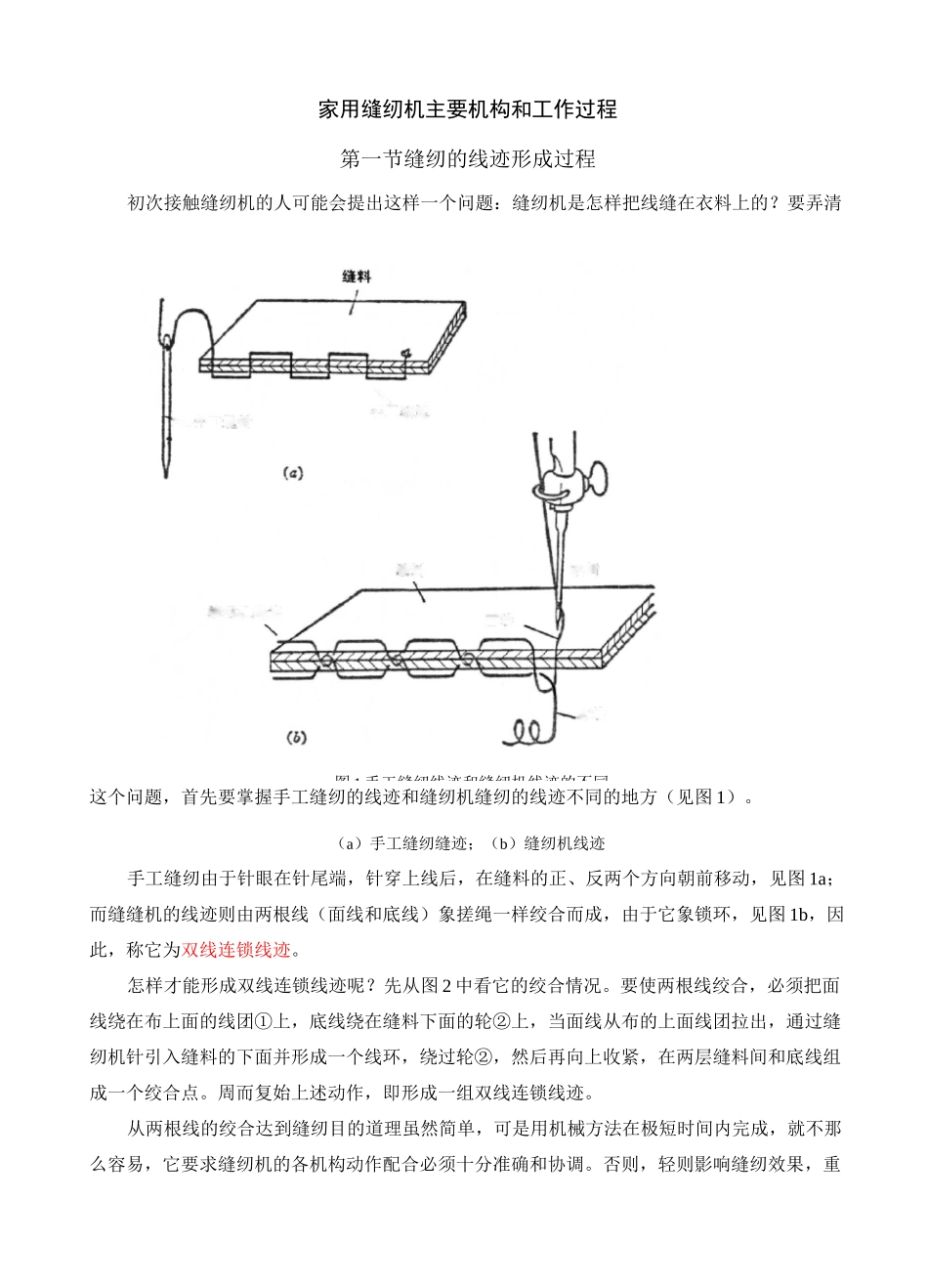

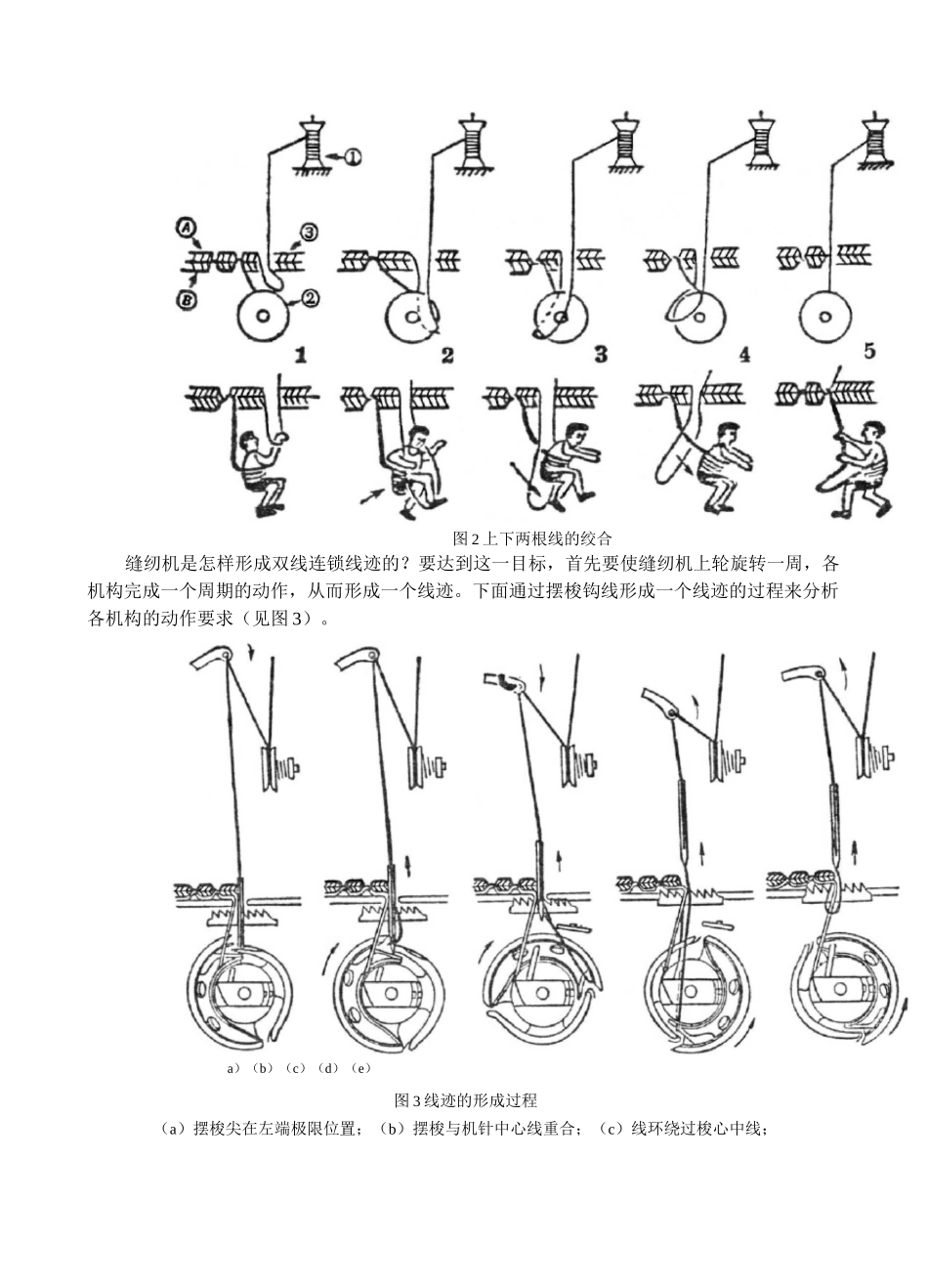

缝刼机线面底缝机、手工缝'城迹图 1 手工缝纫线迹和缝纫机线迹的不同家用缝纫机主要机构和工作过程第一节缝纫的线迹形成过程初次接触缝纫机的人可能会提出这样一个问题：缝纫机是怎样把线缝在衣料上的？要弄清这个问题，首先要掌握手工缝纫的线迹和缝纫机缝纫的线迹不同的地方（见图 1）。（a）手工缝纫缝迹；（b）缝纫机线迹手工缝纫由于针眼在针尾端，针穿上线后，在缝料的正、反两个方向朝前移动，见图 1a；而缝缝机的线迹则由两根线（面线和底线）象搓绳一样绞合而成，由于它象锁环，见图 1b，因此，称它为双线连锁线迹。怎样才能形成双线连锁线迹呢？先从图 2 中看它的绞合情况。要使两根线绞合，必须把面线绕在布上面的线团①上，底线绕在缝料下面的轮②上，当面线从布的上面线团拉出，通过缝纫机针引入缝料的下面并形成一个线环，绕过轮②，然后再向上收紧，在两层缝料间和底线组成一个绞合点。周而复始上述动作，即形成一组双线连锁线迹。从两根线的绞合达到缝纫目的道理虽然简单，可是用机械方法在极短时间内完成，就不那么容易，它要求缝纫机的各机构动作配合必须十分准确和协调。否则，轻则影响缝纫效果，重（d）挑线杆向上运动；（e）线环从摆梭尾部脱出则无法工作。图 2 上下两根线的绞合缝纫机是怎样形成双线连锁线迹的？要达到这一目标，首先要使缝纫机上轮旋转一周，各机构完成一个周期的动作，从而形成一个线迹。下面通过摆梭钩线形成一个线迹的过程来分析各机构的动作要求（见图 3）。a）（b）（c）（d）（e）图 3 线迹的形成过程（a）摆梭尖在左端极限位置；（b）摆梭与机针中心线重合；（c）线环绕过梭心中线；（d）挑线杆向上运动；（e）线环从摆梭尾部脱出（1）线环的形成机针从最高位置向下运动，在缝针没有接触缝料之前，挑线杆向上运动完成收紧上一个线迹的工作，并从线团里拉出形成下一个线环所需的面线。与此同时，送布牙也完成向前推送缝料的动作，开始向针板下方运动。此时摆梭已经开始逆时针方向旋转（面对摆梭而言），当机针刺布、穿过缝料并达到最低位置时，摆梭逆时旋转也到极限位置，见图3a。在这期间挑线杆是向下运动的，以松驰面线，供机针向下引线用。接着机针开始回升，由于机针短槽一侧的缝料对面线的阻力作用，此段面线滞留在缝料之下（不象机针长槽一侧面线随机针上升），加上梭床盖对机针长槽一侧面线的阻拦作用，结果就在机针短槽一侧（即靠摆梭尖运转轨迹的一侧）形成了一个梨形的线环。...
