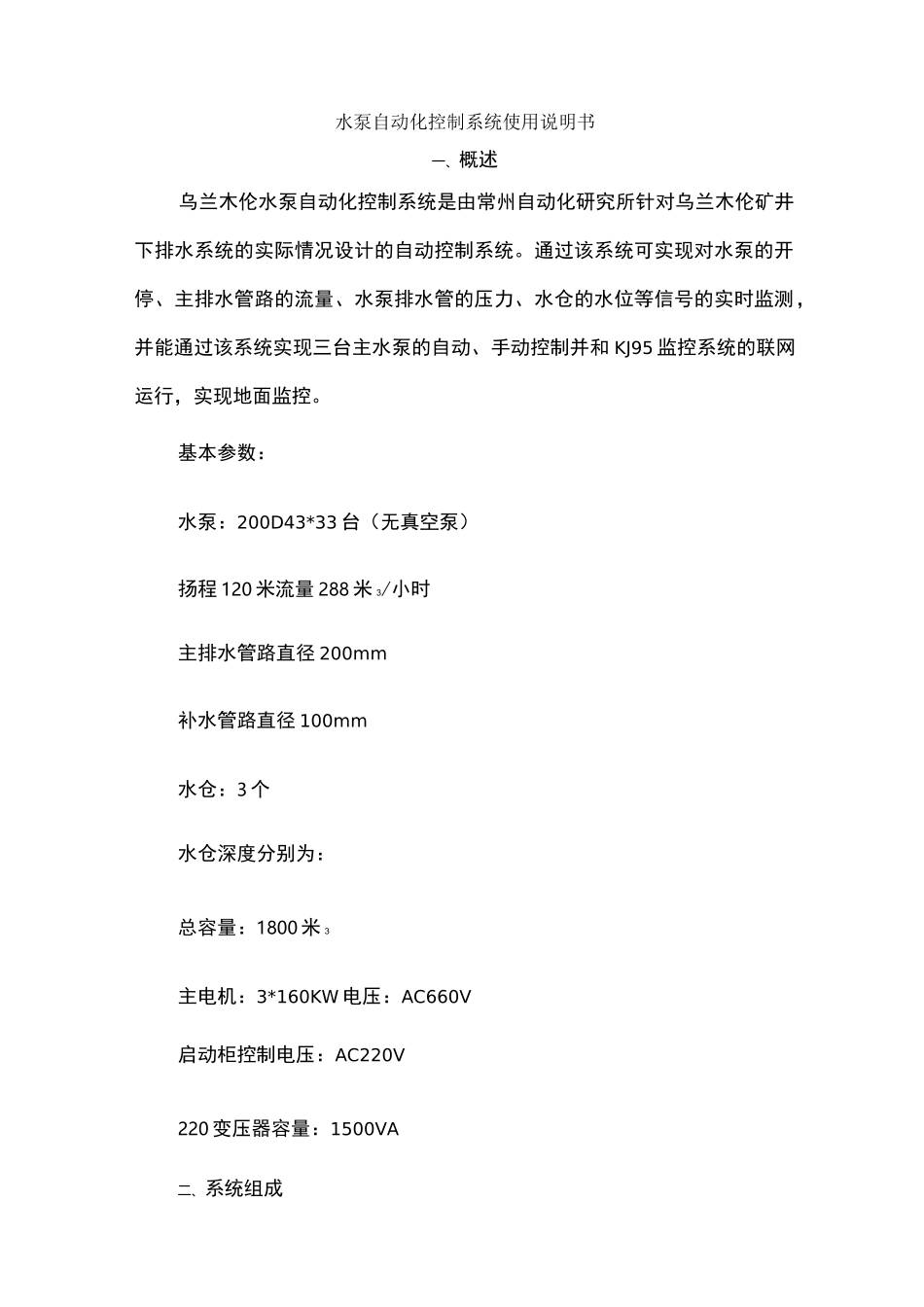

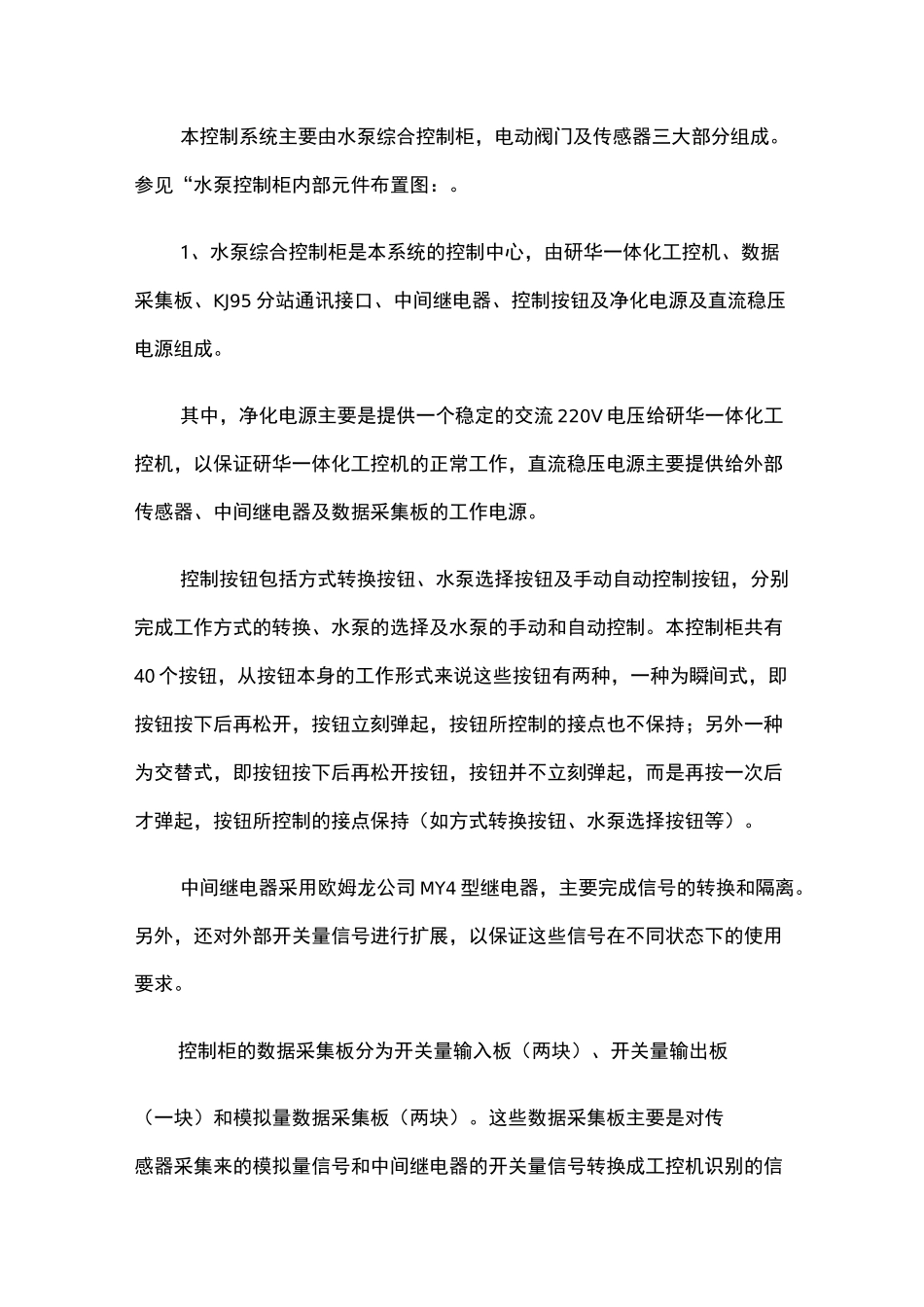

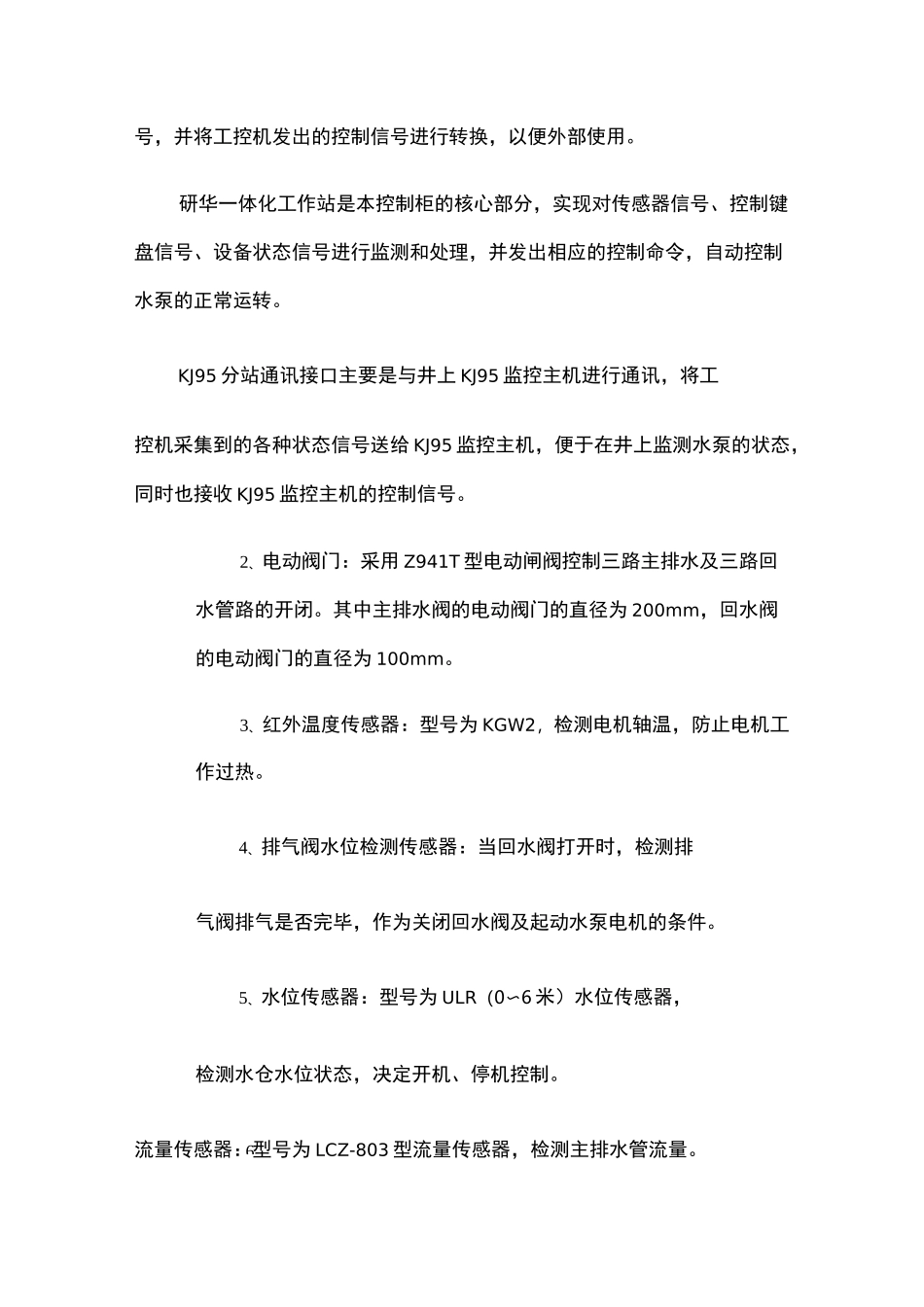

水泵自动化控制系统使用说明书一、概述乌兰木伦水泵自动化控制系统是由常州自动化研究所针对乌兰木伦矿井下排水系统的实际情况设计的自动控制系统。通过该系统可实现对水泵的开停、主排水管路的流量、水泵排水管的压力、水仓的水位等信号的实时监测，并能通过该系统实现三台主水泵的自动、手动控制并和 KJ95 监控系统的联网运行，实现地面监控。基本参数：水泵：200D43*33 台（无真空泵）扬程 120 米流量 288 米 3/小时主排水管路直径 200mm补水管路直径 100mm水仓：3 个水仓深度分别为：总容量：1800 米 3主电机：3*160KW 电压：AC660V启动柜控制电压：AC220V220 变压器容量：1500VA二、系统组成本控制系统主要由水泵综合控制柜，电动阀门及传感器三大部分组成。参见“水泵控制柜内部元件布置图：。1、水泵综合控制柜是本系统的控制中心，由研华一体化工控机、数据采集板、KJ95 分站通讯接口、中间继电器、控制按钮及净化电源及直流稳压电源组成。其中，净化电源主要是提供一个稳定的交流 220V 电压给研华一体化工控机，以保证研华一体化工控机的正常工作，直流稳压电源主要提供给外部传感器、中间继电器及数据采集板的工作电源。控制按钮包括方式转换按钮、水泵选择按钮及手动自动控制按钮，分别完成工作方式的转换、水泵的选择及水泵的手动和自动控制。本控制柜共有40 个按钮，从按钮本身的工作形式来说这些按钮有两种，一种为瞬间式，即按钮按下后再松开，按钮立刻弹起，按钮所控制的接点也不保持；另外一种为交替式，即按钮按下后再松开按钮，按钮并不立刻弹起，而是再按一次后才弹起，按钮所控制的接点保持（如方式转换按钮、水泵选择按钮等）。中间继电器采用欧姆龙公司 MY4 型继电器，主要完成信号的转换和隔离。另外，还对外部开关量信号进行扩展，以保证这些信号在不同状态下的使用要求。控制柜的数据采集板分为开关量输入板（两块）、开关量输出板（一块）和模拟量数据采集板（两块）。这些数据采集板主要是对传感器采集来的模拟量信号和中间继电器的开关量信号转换成工控机识别的信6、号，并将工控机发出的控制信号进行转换，以便外部使用。研华一体化工作站是本控制柜的核心部分，实现对传感器信号、控制键盘信号、设备状态信号进行监测和处理，并发出相应的控制命令，自动控制水泵的正常运转。KJ95 分站通讯接口主要是与井上 KJ95 监控主机进行通讯，将工控机采集到的各种状态信号送给 KJ95 监控主机，便...
