地下车库管道安装技术交底

地下车库管道安装技术交底_第1页
1/14

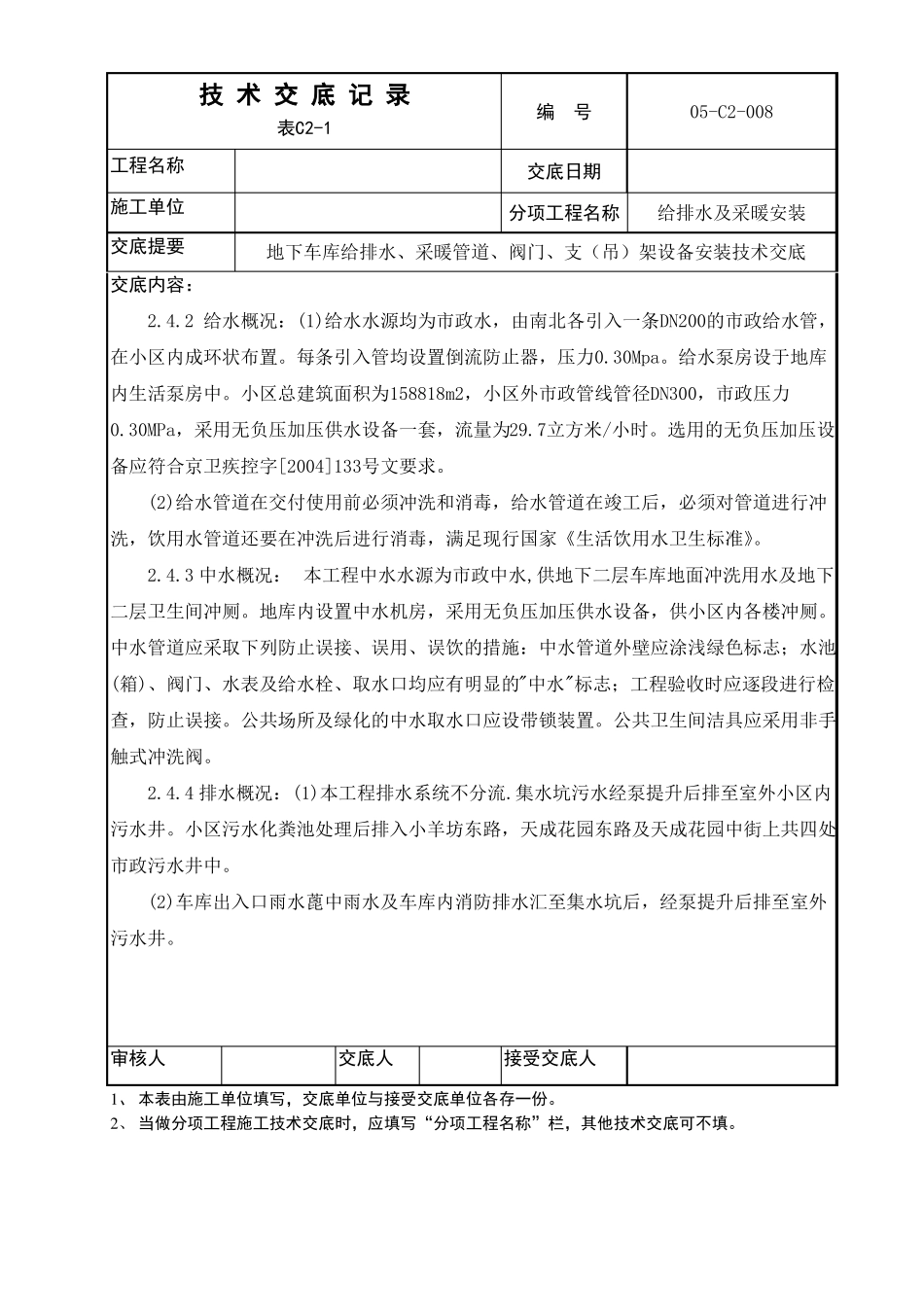

地下车库管道安装技术交底_第2页
2/14
地下车库管道安装技术交底_第3页
3/14
技 术 交 底 记 录表C2-1工程名称施工单位交底提要交底内容:一、施工准备编号05-C2-008交底日期分项工程名称给排水及采暖安装地下车库给排水、采暖管道、阀门、支(吊)架设备安装技术交底1.1施工机械:交流电焊机、切割割刀、打磨机、套丝机、滚槽机、台钻等。1.2一般机具:钢卷尺、刷子、钢锯、线坠、人字梯等。1.3材料:镀锌内涂塑钢管、热镀锌钢管各类管件及配件、钢板、角钢、槽钢、“U”型卡、生料带、厚漆、麻丝、防锈漆、电焊条等。二、作业条件2.1审图:拿到施工图纸后,认真审图。结合设计说明及平面布置图、大样图明确管道的材质及连接方式。2.2统计:每月底根据施工进度计划,统计下个月所需材料的月度计划,并提出月度物资采购计划。2.3材料报验:材料进场后,由材料员、质检员、工长一起对材料的外观、管材的壁厚及资料等进行检验。验收合格后向监理工程师报验,合格后方可使用。2.4工程概况:2.4.1各类水管管材及连接方式:给水、热水管道明装部分为镀锌内涂塑钢管,丝扣连接。采暖管道、中水明装部分为热镀锌钢管,中水管道采用丝扣连接,采暖管道DN≤80㎜采用丝扣连接、DN≥100㎜采用沟槽连接。审核人交底人接受交底人1、 本表由施工单位填写,交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填。技 术 交 底 记 录表C2-1工程名称施工单位交底提要交底内容:编号交底日期分项工程名称05-C2-008给排水及采暖安装地下车库给排水、采暖管道、阀门、支(吊)架设备安装技术交底2.4.2 给水概况:(1)给水水源均为市政水,由南北各引入一条DN200的市政给水管,在小区内成环状布置。每条引入管均设置倒流防止器,压力0.30Mpa。给水泵房设于地库内生活泵房中。小区总建筑面积为158818m2,小区外市政管线管径DN300,市政压力0.30MPa,采用无负压加压供水设备一套,流量为29.7立方米/小时。选用的无负压加压设备应符合京卫疾控字[2004]133号文要求。(2)给水管道在交付使用前必须冲洗和消毒,给水管道在竣工后,必须对管道进行冲洗,饮用水管道还要在冲洗后进行消毒,满足现行国家《生活饮用水卫生标准》。2.4.3 中水概况: 本工程中水水源为市政中水,供地下二层车库地面冲洗用水及地下二层卫生间冲厕。地库内设置中水机房,采用无负压加压供水设备,供小区内各楼冲厕。中水管道应采取下列防止误接、误用、误饮的措施:中水管道外壁应涂浅绿色标志;水池(箱)、...
