地铁车辆段专用轨道电路-WXJ50接收器

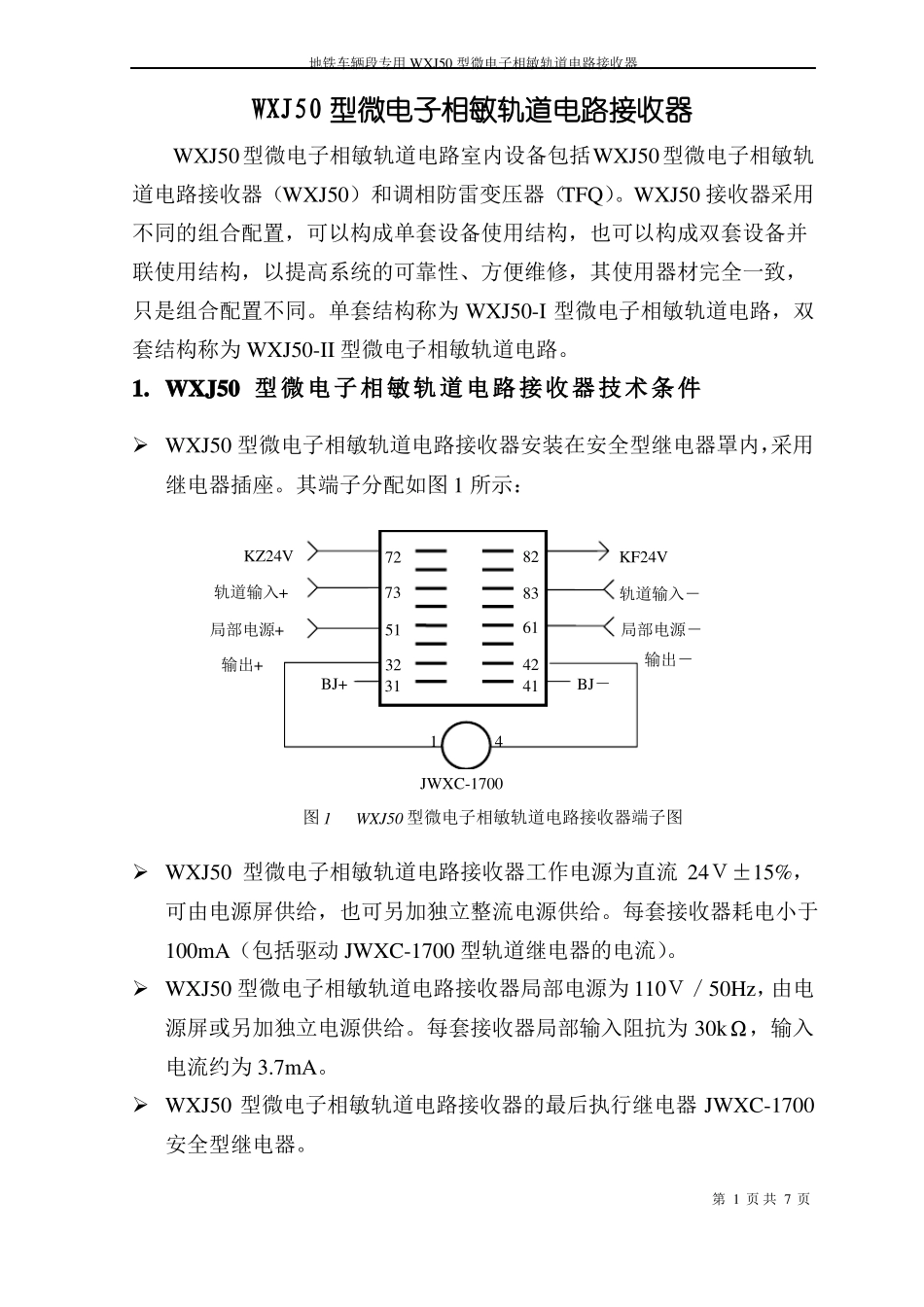

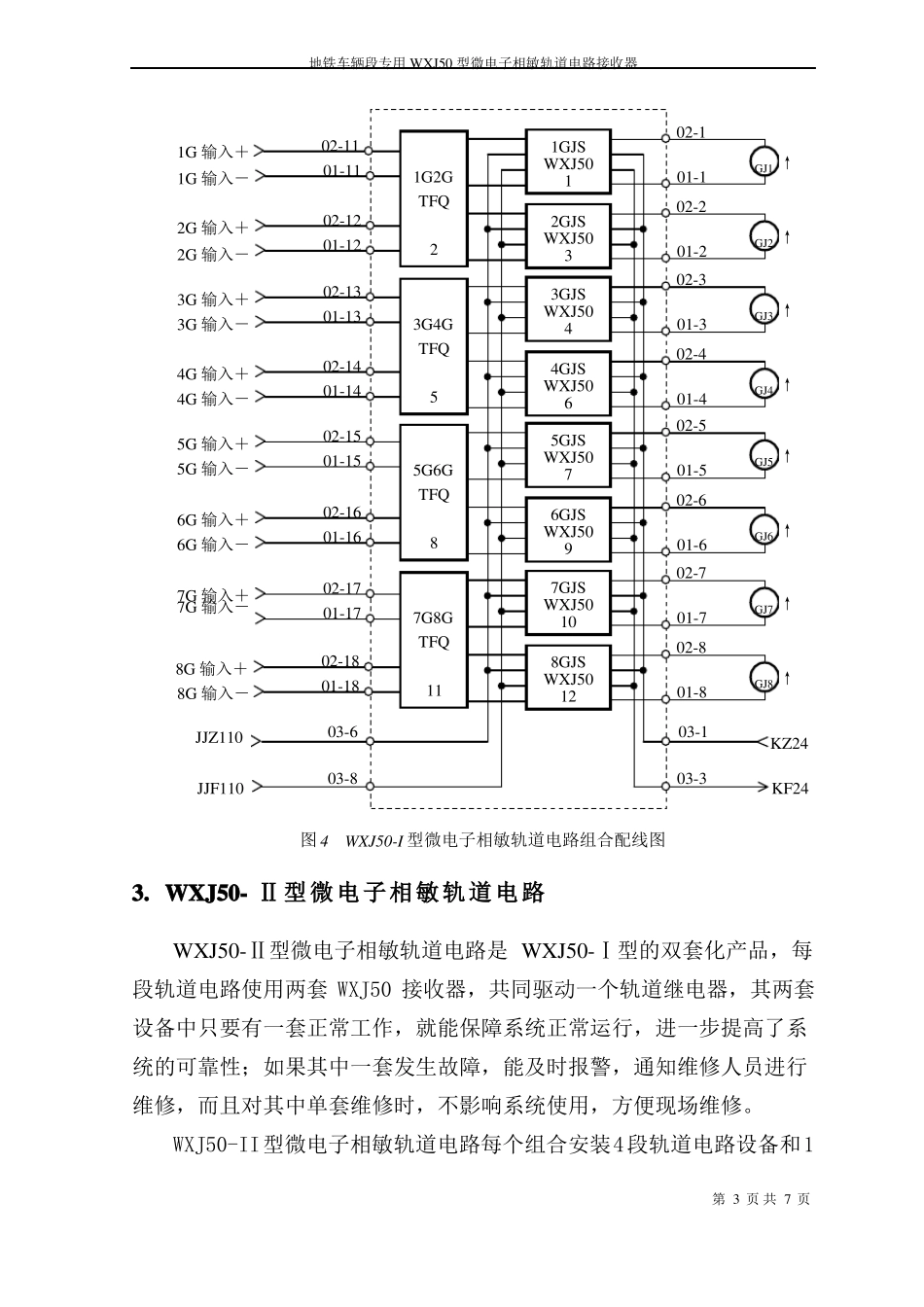

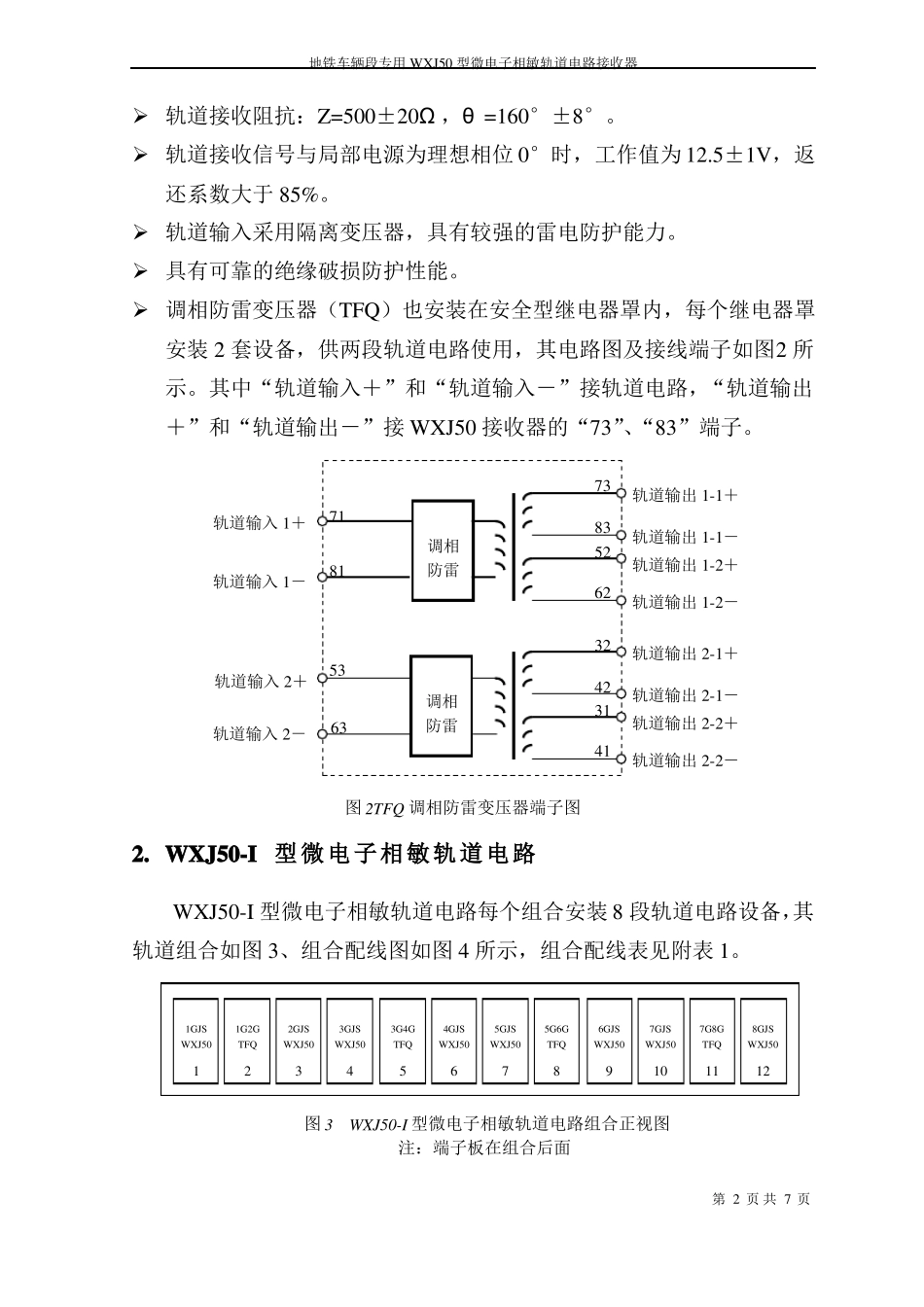

地铁车辆段专用 WXJ50 型微电子相敏轨道电路接收器WXJ50 型微电子相敏轨道电路接收器WXJ50型微电子相敏轨道电路室内设备包括WXJ50型微电子相敏轨道电路接收器（WXJ50）和调相防雷变压器（TFQ）。WXJ50 接收器采用不同的组合配置，可以构成单套设备使用结构，也可以构成双套设备并联使用结构，以提高系统的可靠性、方便维修，其使用器材完全一致，只是组合配置不同。单套结构称为 WXJ50-I 型微电子相敏轨道电路，双套结构称为 WXJ50-II 型微电子相敏轨道电路。1. WXJ50 型微电子相敏轨道电路接收器技术条件 WXJ50 型微电子相敏轨道电路接收器安装在安全型继电器罩内，采用继电器插座。其端子分配如图 1 所示：KZ24V轨道输入+局部电源+输出+BJ+7273513231148283614241BJ－KF24V轨道输入－局部电源－输出－JWXC-1700图 1WXJ50 型微电子相敏轨道电路接收器端子图 WXJ50 型微电子相敏轨道电路接收器工作电源为直流 24Ｖ±15%，可由电源屏供给，也可另加独立整流电源供给。每套接收器耗电小于100mA（包括驱动 JWXC-1700 型轨道继电器的电流）。 WXJ50 型微电子相敏轨道电路接收器局部电源为 110Ｖ／50Hz，由电源屏或另加独立电源供给。每套接收器局部输入阻抗为 30kΩ，输入电流约为 3.7mA。 WXJ50 型微电子相敏轨道电路接收器的最后执行继电器 JWXC-1700安全型继电器。第 1 页 共 7 页地铁车辆段专用 WXJ50 型微电子相敏轨道电路接收器 轨道接收阻抗：Z=500±20Ω ，θ =160°±8°。 轨道接收信号与局部电源为理想相位 0°时，工作值为 12.5±1V，返还系数大于 85%。 轨道输入采用隔离变压器，具有较强的雷电防护能力。 具有可靠的绝缘破损防护性能。 调相防雷变压器（TFQ）也安装在安全型继电器罩内，每个继电器罩安装 2 套设备，供两段轨道电路使用，其电路图及接线端子如图2 所示。其中“轨道输入＋”和“轨道输入－”接轨道电路，“轨道输出＋”和“轨道输出－”接 WXJ50 接收器的“73”、“83”端子。图 2TFQ 调相防雷变压器端子图轨道输入 2－63轨道输入 2＋53调相防雷轨道输入 1－81轨道输入 1＋71调相防雷7383526232423141轨道输出 1-1＋轨道输出 1-1－轨道输出 1-2＋轨道输出 1-2－轨道输出 2-1＋轨道输出 2-1－轨道输出 2-2＋轨道输出 2-2－2. WXJ50-I 型微电子相敏轨道电路WXJ50-I 型微电子相敏轨道电路每个组合安装 8 段轨道电路设备，其轨道组...
