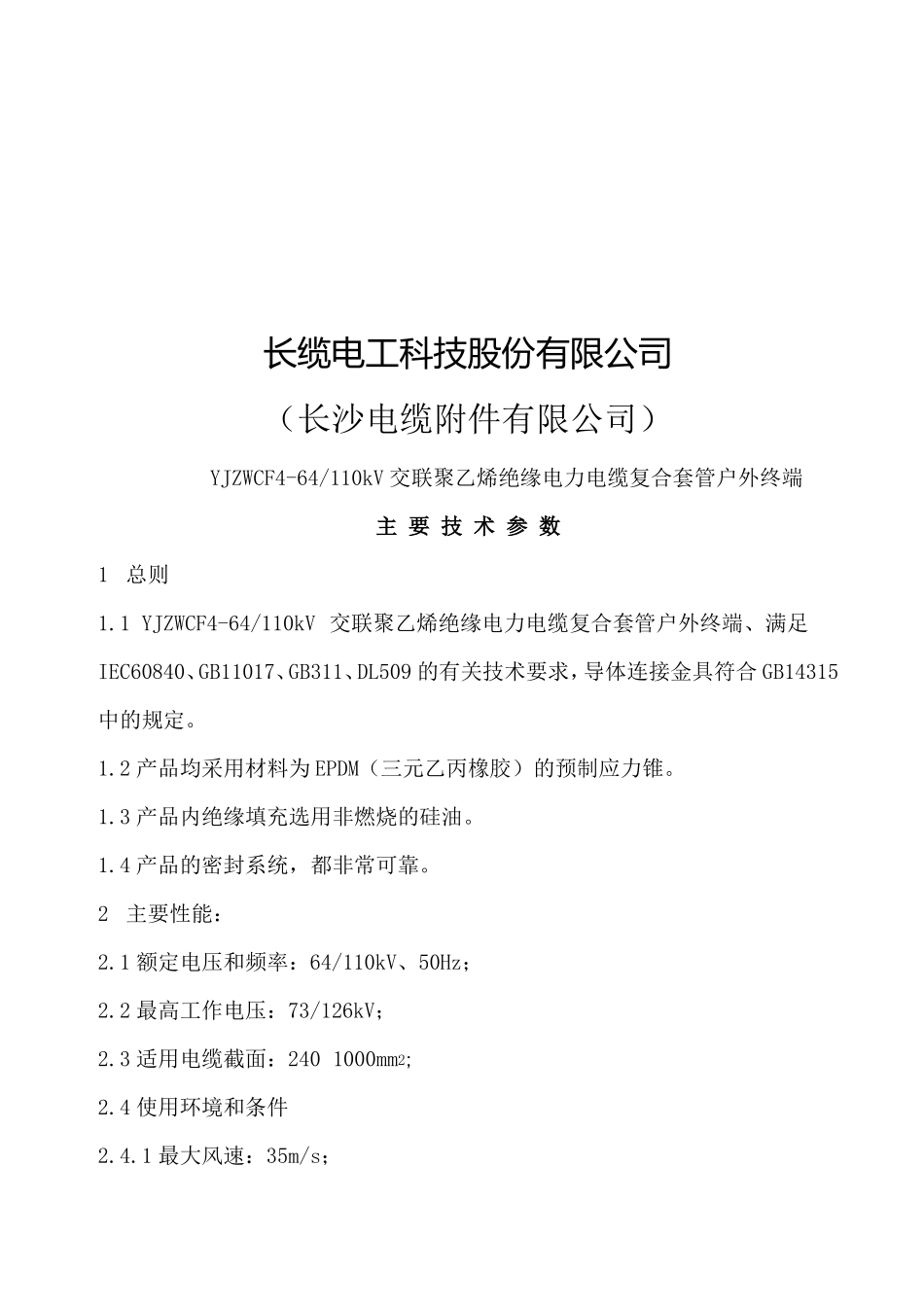

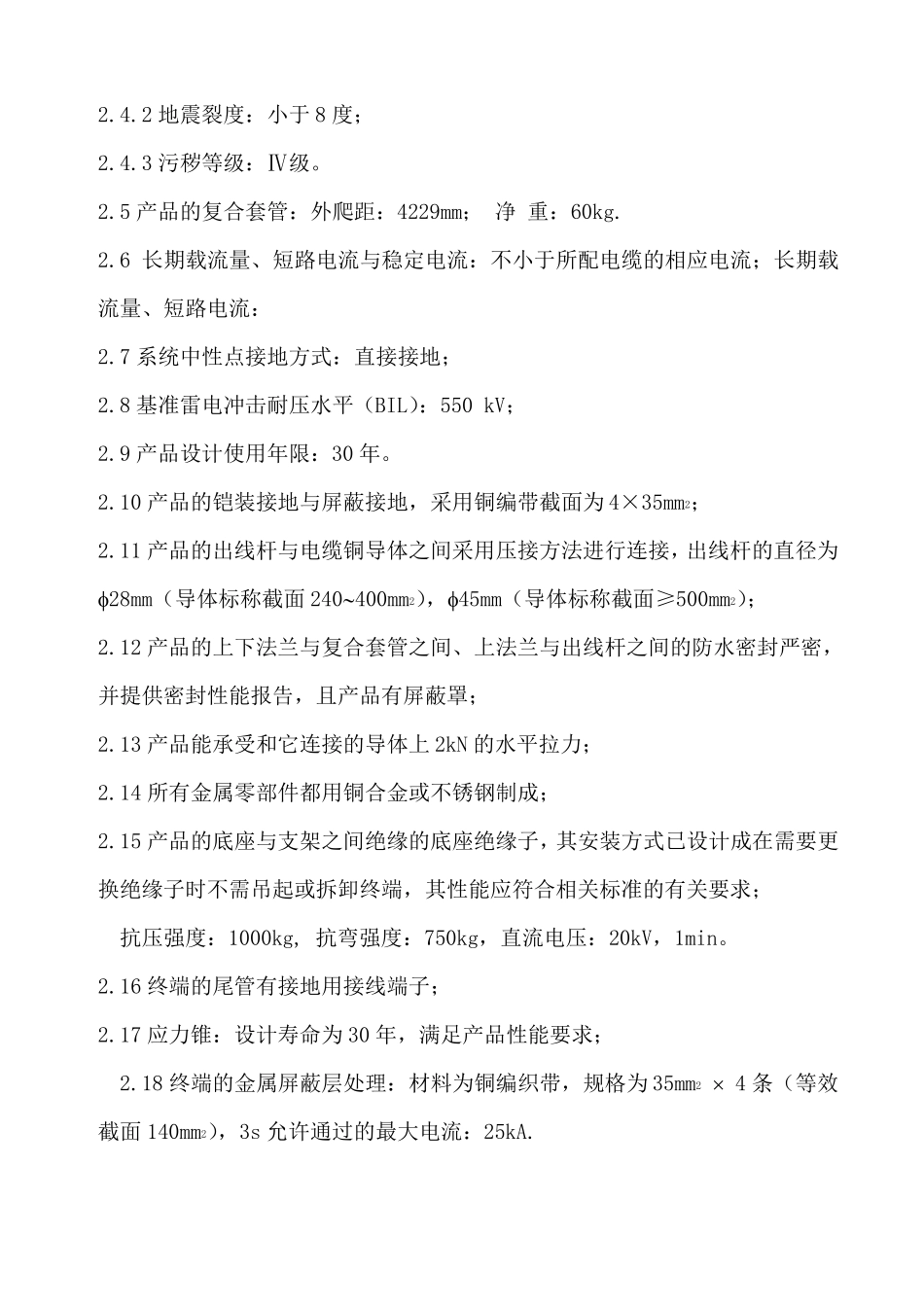

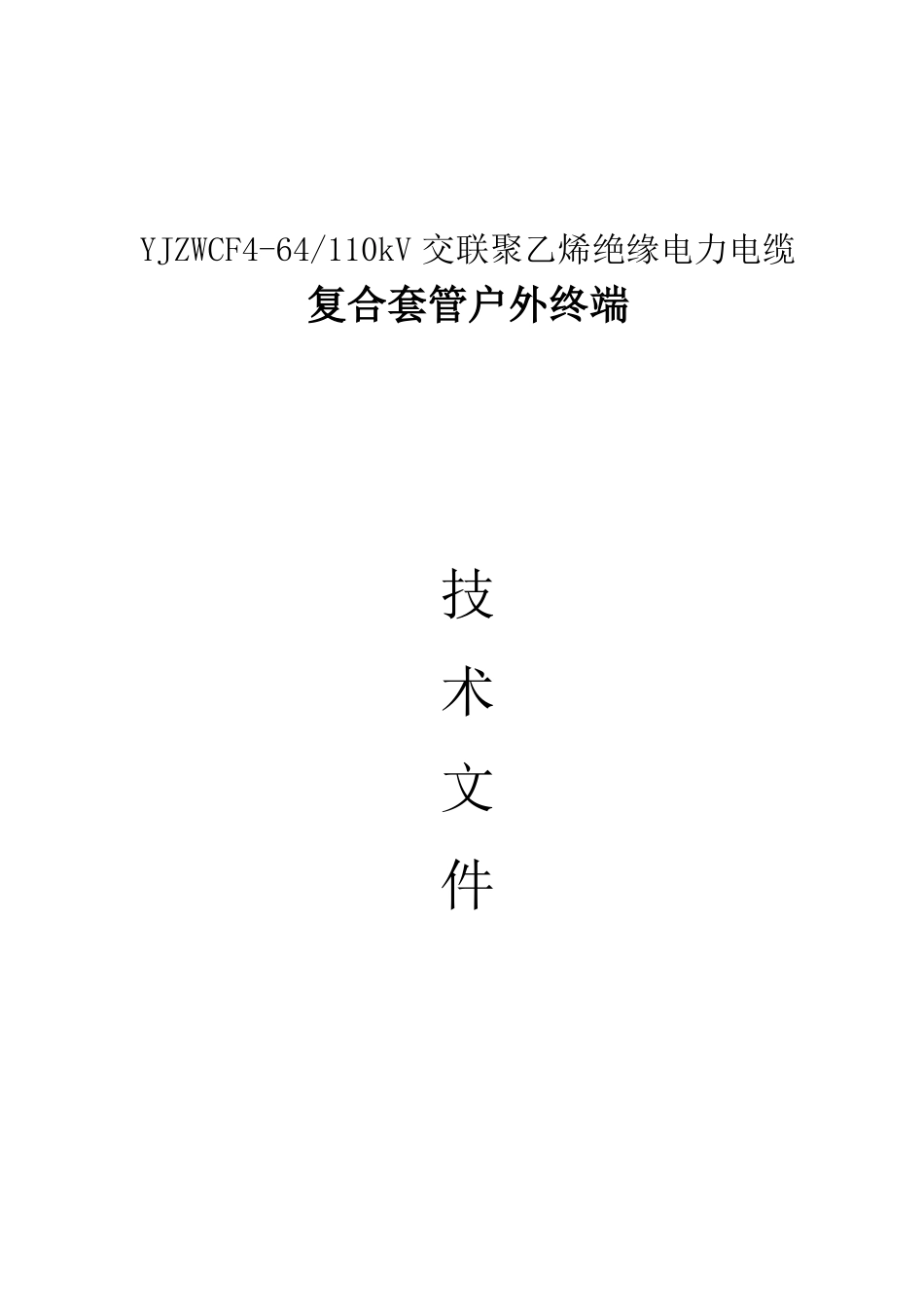

YJZWCF4-64/110kV 交联聚乙烯绝缘电力电缆复合套管户外终端技术文件长缆电工科技股份有限公司（长沙电缆附件有限公司）YJZWCF4-64/110kV 交联聚乙烯绝缘电力电缆复合套管户外终端主 要 技 术 参 数1 总则1.1 YJZWCF4-64/110kV 交联聚乙烯绝缘电力电缆复合套管户外终端、满足IEC60840、GB11017、GB311、DL509 的有关技术要求，导体连接金具符合 GB14315中的规定。1.2 产品均采用材料为 EPDM（三元乙丙橡胶）的预制应力锥。1.3 产品内绝缘填充选用非燃烧的硅油。1.4 产品的密封系统，都非常可靠。2 主要性能：2.1 额定电压和频率：64/110kV、50Hz；2.2 最高工作电压：73/126kV；2.3 适用电缆截面：240 1000mm2;2.4 使用环境和条件2.4.1 最大风速：35m/s；2.4.2 地震裂度：小于 8 度；2.4.3 污秽等级：Ⅳ级。2.5 产品的复合套管：外爬距：4229mm； 净 重：60kg.2.6 长期载流量、短路电流与稳定电流：不小于所配电缆的相应电流；长期载流量、短路电流：2.7 系统中性点接地方式：直接接地；2.8 基准雷电冲击耐压水平（BIL）：550 kV；2.9 产品设计使用年限：30 年。2.10 产品的铠装接地与屏蔽接地，采用铜编带截面为 4×35mm2；2.11 产品的出线杆与电缆铜导体之间采用压接方法进行连接，出线杆的直径为28mm（导体标称截面 240400mm2），45mm（导体标称截面≥500mm2）；2.12 产品的上下法兰与复合套管之间、上法兰与出线杆之间的防水密封严密，并提供密封性能报告，且产品有屏蔽罩；2.13 产品能承受和它连接的导体上 2kN 的水平拉力；2.14 所有金属零部件都用铜合金或不锈钢制成；2.15 产品的底座与支架之间绝缘的底座绝缘子，其安装方式已设计成在需要更换绝缘子时不需吊起或拆卸终端，其性能应符合相关标准的有关要求；抗压强度：1000kg, 抗弯强度：750kg，直流电压：20kV，1min。2.16 终端的尾管有接地用接线端子；2.17 应力锥：设计寿命为 30 年，满足产品性能要求；2.18 终端的金属屏蔽层处理：材料为铜编织带，规格为 35mm2  4 条（等效截面 140mm2），3s 允许通过的最大电流：25kA.2.19 应力锥内孔与电缆绝缘外径之间过盈量为 27mm；2.20 产品的最高额定温度及短路时的最高温度应与电缆导体的要求相同；2.21 产品的绝缘填充物：硅油，满足产品要求；2.22 密封圈为“○”型圈，使用温度范围：–40C 120C；2.23 尾管与金属护套的连接采用铜编织带焊接。3 试验项...
