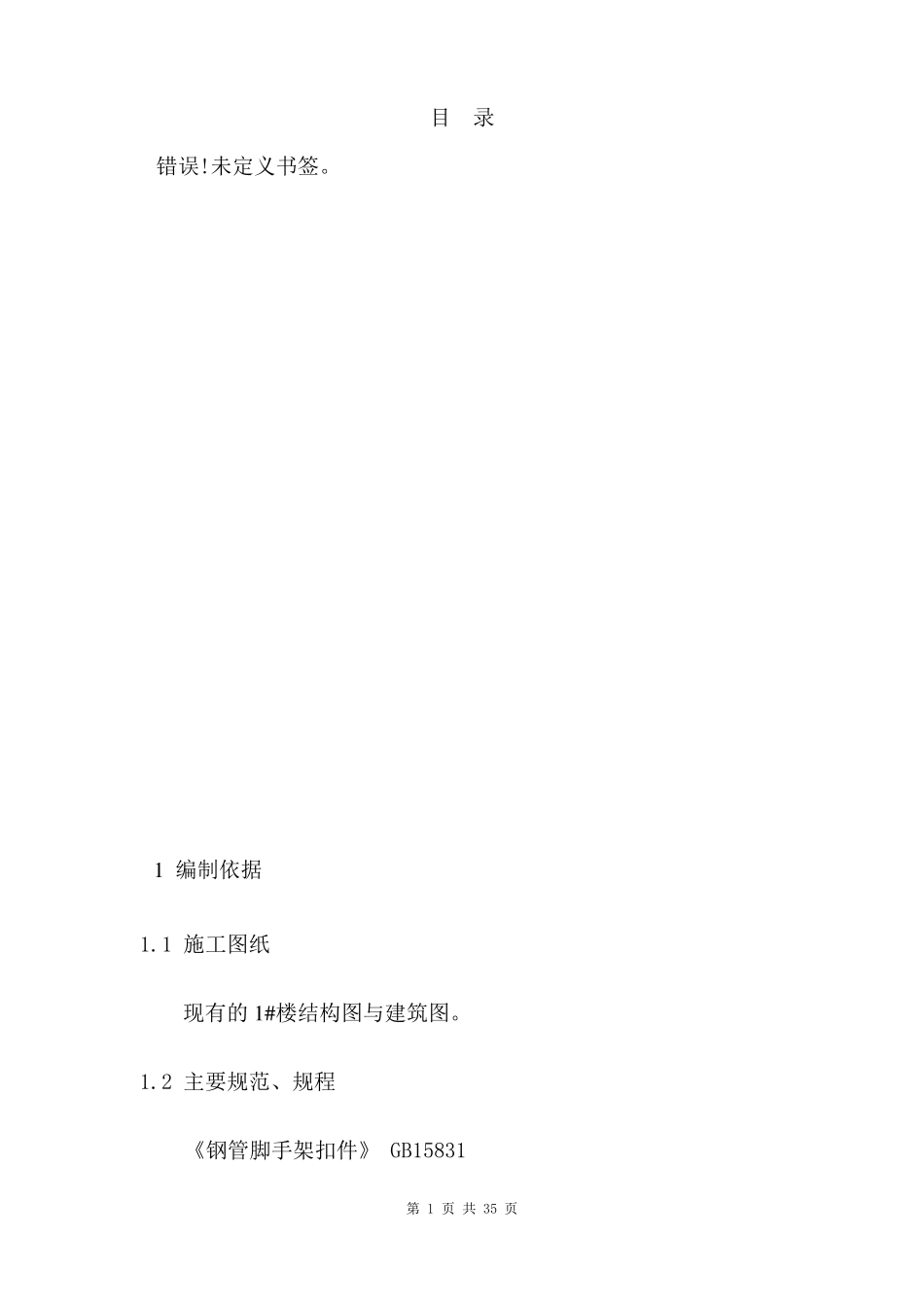

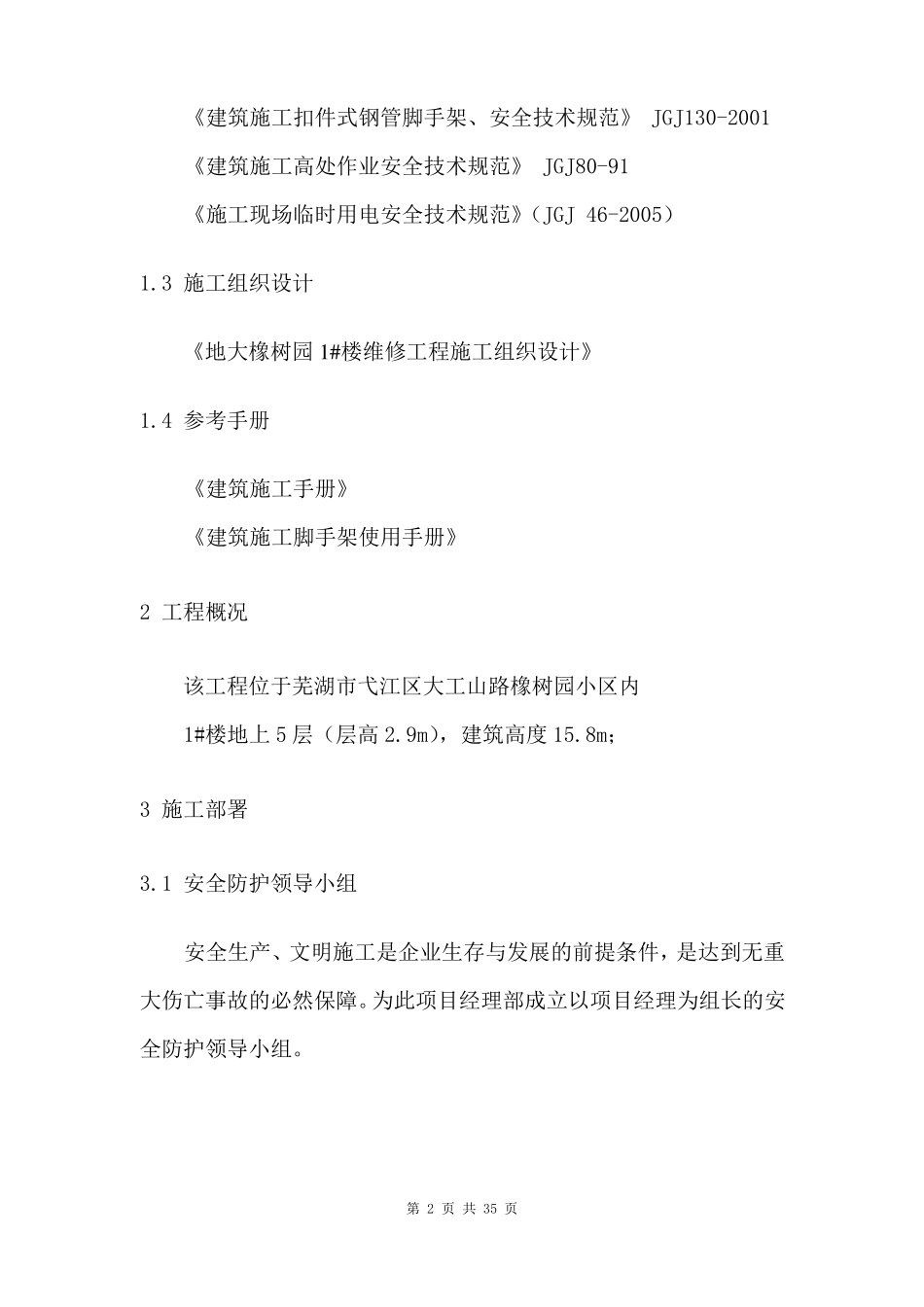

目录错误!未定义书签。1 编制依据1.1 施工图纸现有的 1#楼结构图与建筑图。1.2 主要规范、规程《钢管脚手架扣件》 GB15831第 1 页 共 35 页《建筑施工扣件式钢管脚手架、安全技术规范》 JGJ130-2001《建筑施工高处作业安全技术规范》 JGJ80-91《施工现场临时用电安全技术规范》（JGJ 46-2005）1.3 施工组织设计《地大橡树园 1#楼维修工程施工组织设计》1.4 参考手册《建筑施工手册》《建筑施工脚手架使用手册》2 工程概况该工程位于芜湖市弋江区大工山路橡树园小区内1#楼地上 5 层（层高 2.9m），建筑高度 15.8m；3 施工部署3.1 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障。为此项目经理部成立以项目经理为组长的安全防护领导小组。第 2 页 共 35 页3.2 脚手架搭设总要求（1）结合本工程结构形式与现场实际情况，本着安全、经济、合理的原则进行。该脚手架为装饰操作脚手架。（2）双排脚手架立杆纵距La=1.5m，横距Lb=1.2m，步距 H=1.8m内立杆距建筑物外围结构面 0.3m。纵向水平杆设置在立杆内侧，小横杆置于纵向水平杆之下，伸出里外排纵向水平杆距离为 150mm。外排脚手架，每步距中设一根防护栏杆，外围满挂密目安全网（图 3.1）。图 3.1 扣件式钢管脚手架各杆件位置1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；第 3 页 共 35 页（3）高度大于 24m 的外架应满设剪刀撑，剪刀撑斜杆与地面倾角为 45°～60°之间。（4）双排脚手架拐角处及中间每隔 6 跨设置一道横向斜撑，横向斜撑在同一节间，由底至顶呈八字型连续布置。（5）连墙件从底层第一步纵向水平杆处开始设置，按两步三跨设置。（6）在作业层外架上满设置一道竹串板，随作业层上升；首层及每隔三层（且不大于 12m 高）满铺一层竹串板上盖密目安全网作水平硬防护，并设置安全网、180mm 高挡脚板及防护栏杆。4 构造要求及技术措施4.1 扣件式钢管脚手架的构造要求及技术措施4.1.1 地基处理将建筑物周边脚手架搭设范围内的回填土夯实。垫木采用长2.0～2.5m、宽不小于 200mm、厚 50～60mm 的木板，垂直于墙面放置，并采取相应措施排除雨水。4.1.2 立杆（1）本工程脚手架采用双排单立杆。（2）脚手架...
