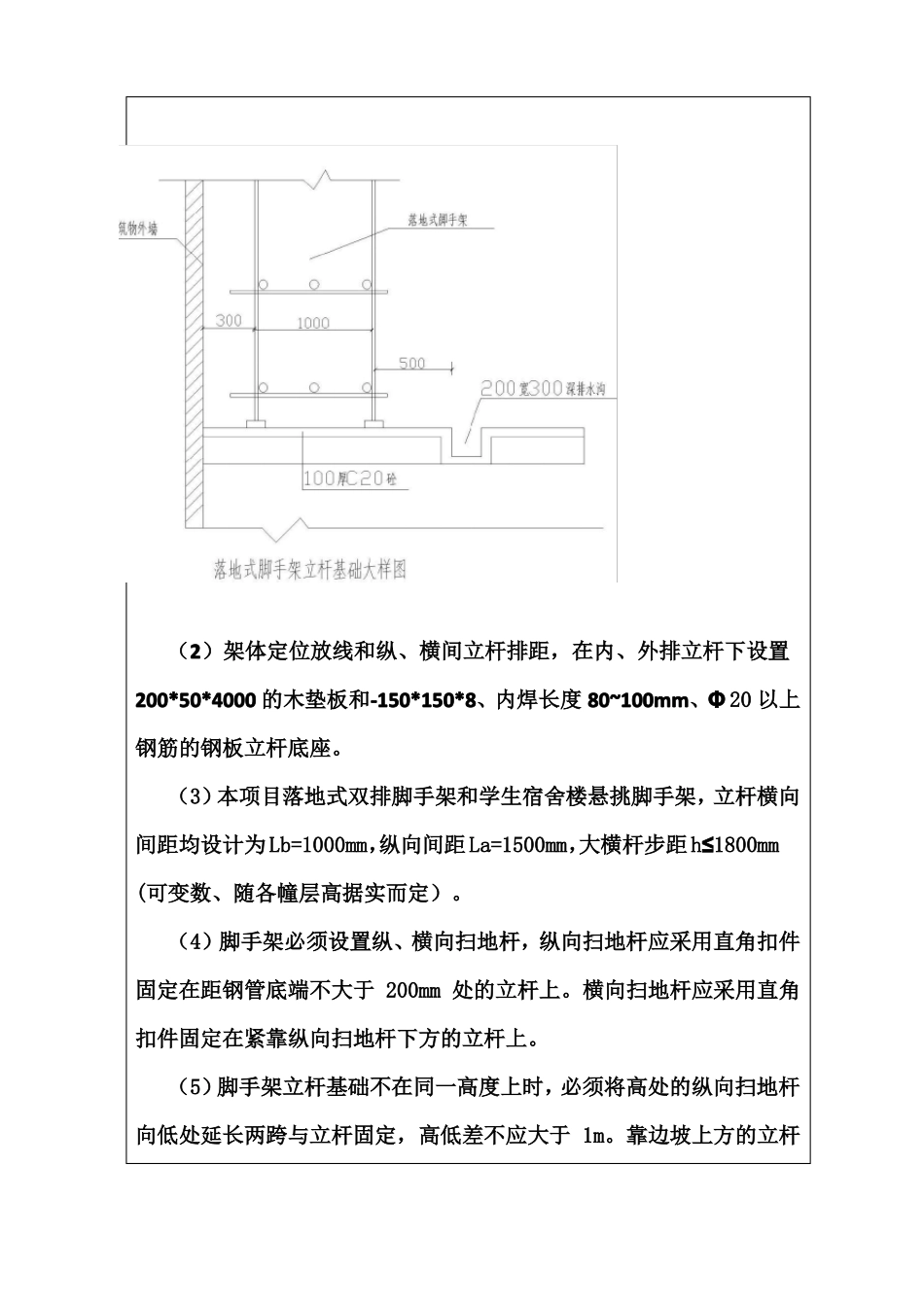

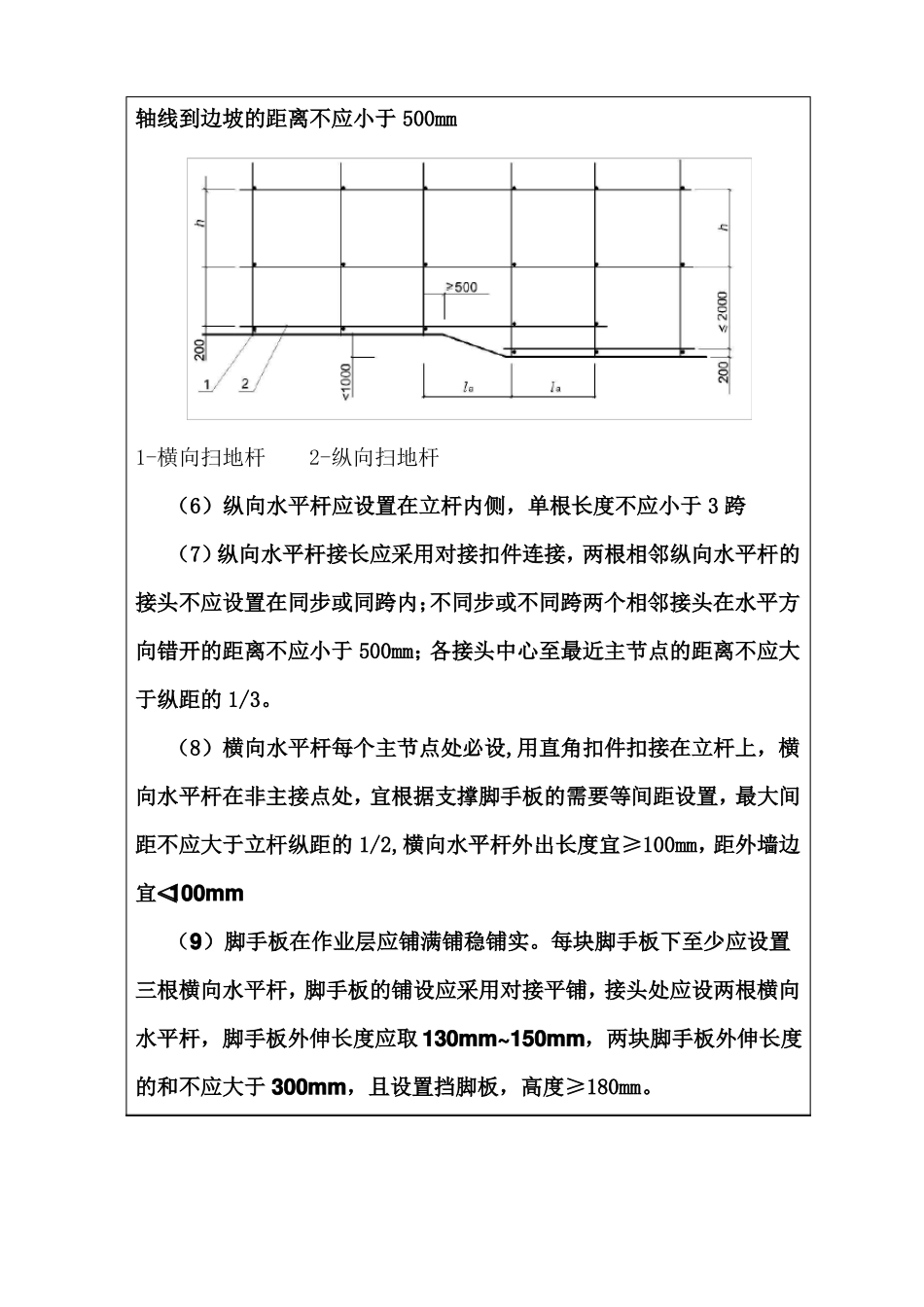

技术交底记录建设单位：河北兆亿房地产开发有限公司交底部位：各单体工程扣件式钢管脚手架工程名称：河北中加学校交底日期：2017 年 4 月 10 日交底内容：本交底范围为河北中加学校群体工程扣件式双排钢管脚手架的搭设，外架的搭设旨在确保施工人员的安全，本工程按 2KN/M2 装修脚手架的活荷载值计算设计，主体施工过程中作为安全防护架考虑，希外架搭设班组需严格按照扣件式钢管脚手架相关规范标准及本交底实施。1、交底依据：本工程设计施工图及相关规范，外架搭设依据建筑施工图距外墙边≤300mm，环建筑物周边搭设，俯视图似建筑物平面轮廓，本交底不再附图。2、基地土质条件：架体下回填土要分层夯实，压实系数≥0.95，架体外围设排水沟或集水坑组织排水。3、材料要求：（ 1）搭设的钢管、扣件要求质量良好，并且具有合格证，扣件具有复试报告；钢管弯曲度控制在 3/1000 内，钢管、扣件经检测力学性能要符合要求。（2）以下材料严禁使用：钢管、扣件有裂缝的、变形的、有孔洞的，钢管表面压痕深度>0.5mm 的，钢管内、外表面锈蚀深度>0.5mm 的，扣件滑丝、旋转扣件两旋转面间隙≥ 1mm等不符合材质要求的材料，不准使用到本工程模板支撑体系内。4、外架搭设施工工艺（1）架体下浇筑 100mm 厚 C20 砼，立杆基础外侧设置截面（200*300）mm 的排水沟。（2）架体定位放线和纵、横间立杆排距，在内、外排立杆下设置200*50*4000 的木垫板和-150*150*8、内焊长度 80~100mm、Φ 20 以上钢筋的钢板立杆底座。（3）本项目落地式双排脚手架和学生宿舍楼悬挑脚手架，立杆横向间距均设计为 Lb=1000mm，纵向间距La=1500mm，大横杆步距h≤1800mm(可变数、随各幢层高据实而定）。（4）脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距钢管底端不大于 200mm 处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（5）脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m。靠边坡上方的立杆轴线到边坡的距离不应小于 500mm1-横向扫地杆 2-纵向扫地杆（6）纵向水平杆应设置在立杆内侧，单根长度不应小于 3 跨（7）纵向水平杆接长应采用对接扣件连接，两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主节点的距离不应大于纵距的 1/3。（8）横向水平杆每个...
