外爬架技术交底

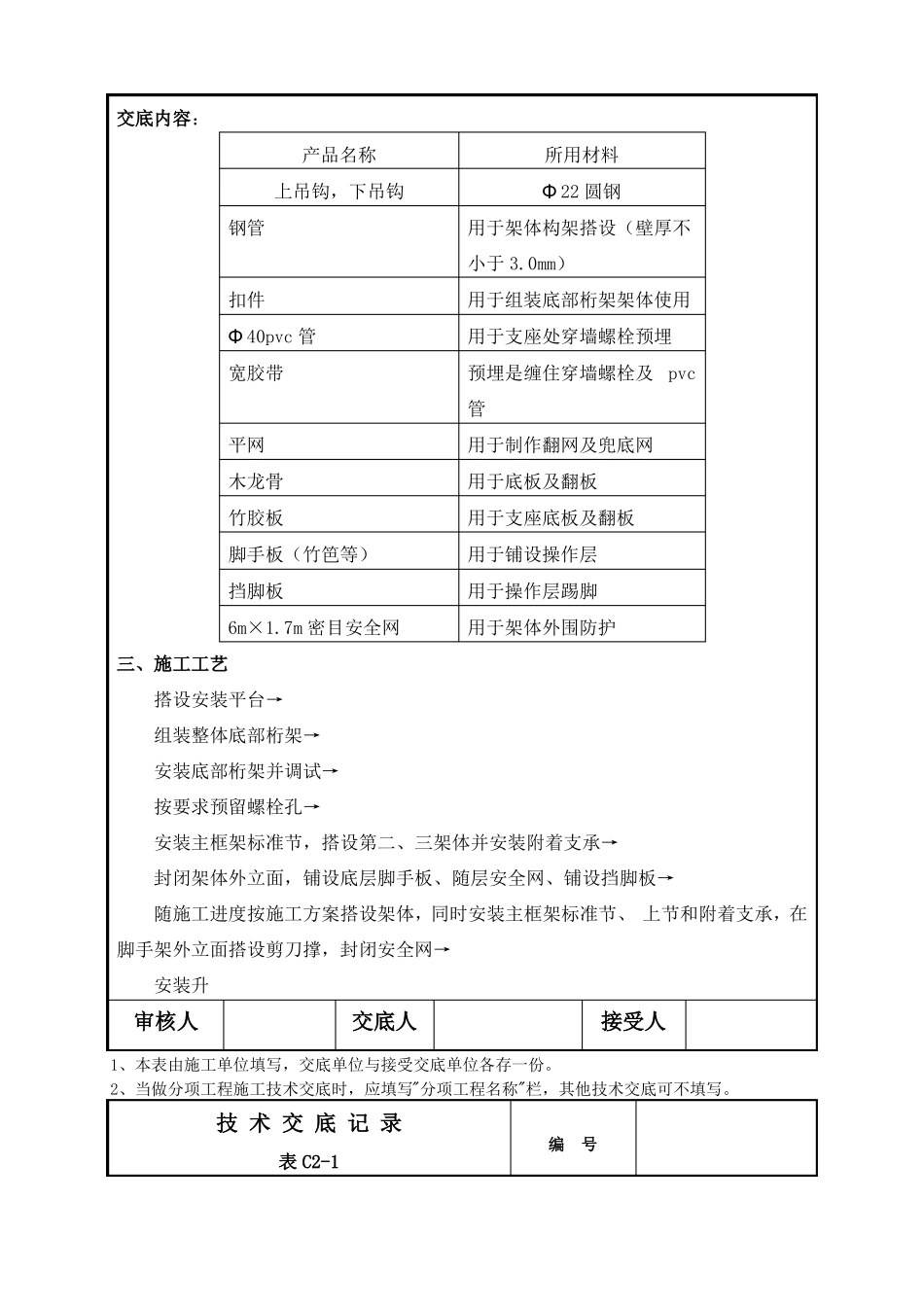

技 术 交 底 记 录表 C2-1工程名称施工单位交底提要门头沟新城 MC08-014/015 地块住宅混合公建、商业金融用地项目山东国安工程技术有限公司编号交底日期分项工程名称2016 年 3 月 31 日O-1#楼 6F～20F 外爬架搭设交底内容：一、交底要点商业南区 O-1#楼六 F～十八 F 为标准层，层高 3.9m，十九 F～二十 F 标准层层 4.5m，总高共计 59.7m。本工程 6 层及以上外脚手架采用导轨式电动附着脚手架。导轨式电动附着脚手架任意两点间布置距离满足以下要求：（1）直线布置的架体支承跨度不应大于 7m，折线或曲线布置的架体支承跨度不应大于 5.4m，（指两榀相邻主框架沿架体外排水平投影距离）；（2）架体分组端部水平侧悬挑长度不得大于 1/2 水平支撑跨度和 2m，架体全高与支撑跨度的乘积不应大于 110 ㎡；二、施工准备2.1 材料准备：导轨式电动附着脚手架主框架、底部支撑桁架、架体构架、架体附着支座、防倾覆装置、升降设备、同步装置、防坠装置、提升控制系统等。产品名称架体主框架底部桁架防坠杆电动葫芦穿墙螺栓墙式支座板式支座所用材料12#工字钢Φ 48Φ 28 圆钢7.5t（500w）T32 螺栓【8.【6.3 槽钢【14.【12 槽钢审核人交底人接受人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技 术 交 底 记 录表 C2-1工程名称施工单位交底提要门头沟新城 MC08-014/015 地块住宅混合公建、商业金融用地项目山东国安工程技术有限公司编号交底日期分项工程名称2016 年 3 月 31 日O-1#楼 6F～20F 外爬架搭设交底内容：产品名称上吊钩，下吊钩钢管所用材料Φ 22 圆钢用于架体构架搭设（壁厚不小于 3.0mm）扣件Φ 40pvc 管宽胶带用于组装底部桁架架体使用用于支座处穿墙螺栓预埋预埋是缠住穿墙螺栓及 pvc管平网木龙骨竹胶板脚手板（竹笆等）挡脚板6m×1.7m 密目安全网三、施工工艺搭设安装平台→组装整体底部桁架→安装底部桁架并调试→按要求预留螺栓孔→安装主框架标准节，搭设第二、三架体并安装附着支承→封闭架体外立面，铺设底层脚手板、随层安全网、铺设挡脚板→随施工进度按施工方案搭设架体，同时安装主框架标准节、 上节和附着支承，在脚手架外立面搭设剪刀撑，封闭安全网→安装升用于制作翻网及兜底网用于底板及翻板用于支座底板及翻板用于铺设操作层用于操作层踢脚用于架体外围防护审核人...
