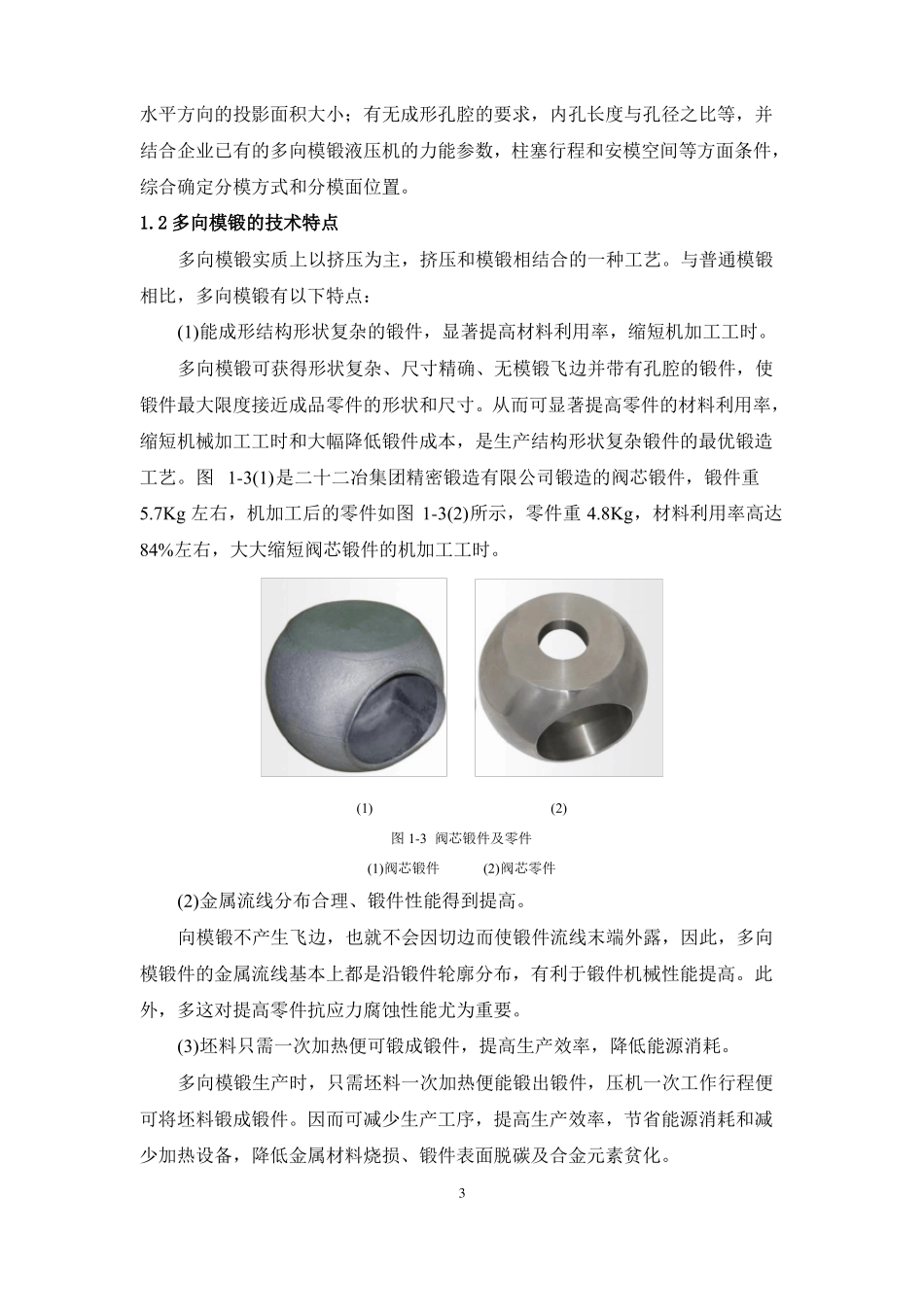

多向模锻1 概述多向模锻技术又称多柱塞模锻，是于 20 世纪 50 年代美国 Cameron（卡麦隆）公司提出并实现的锻造新技术，利用可分模具，在多向模锻压机一次行程作用下获得无毛边、无拔模斜度或小拔模斜度、多分枝或有内腔的形状复杂的锻件。它是一种集挤压、模锻于一体的综合工艺。与普通模锻相比，能减少工序和节约能源，提高锻件的性能，对实现锻件精化、改善产品质量和提高劳动生产率等方面具有许多独特的优点。自上世纪五十年代以后，美、英、法、德和原苏联等工业发达的国家，相继推广应用和发展了多向模锻技术。我国于上世纪六十年代中期，也开始自主研发多向模锻水压机和多向模锻工艺。1.1多多多多多多多多多多多多进行多向模锻的前提条件，必须拥有多向模锻压机，图 1-1 是二十二冶集团精密锻造有限公司和清华大学共同研发的 40MN 多向模锻压机。1234567图 1-1 40MN 多向模锻压机1——上半圆梁2——合模工作缸3——垂直工作缸4——活动横梁5——回程缸6——水平工作缸7——下横梁由图 1-1 可知，多向模锻压机和普通模锻压机有很大区别，机架在左右方向设计成一定角度，机架采用钢丝缠绕提供机架垂直方向和水平方向的预紧力。多向模锻液压机可以在不同方向按不同顺序用冲头对闭式模具中坯料进行挤压，使其能很好的充满模具型腔。锻造结束后模具分开，方便从模具型腔内取出锻1件。多向模锻根据锻件的分模方式不同，可以分为三种类型：即垂直分模；水平分模；垂直与水平联合分模(简称复合分模)，见图 1-2 所示。由图可清楚看到这三种多向模锻的分模方式及其成形原理，如下：图 1-2 多向模锻分模方式(1)垂直分模(2)水平分模(3)复合分模(1)垂直分模垂直分模是把左右模具固定在压力机的水平缸活塞上，将垂直冲头固定在垂直穿孔缸的活塞上，以水平缸活塞压紧左右模具，把坯料放入模具模腔中，用垂直冲头挤压坯料使坯料填满模具型腔。锻造结束后，垂直冲头回程，水平缸回程打开左右模具，锻件从模具型腔中取出。(2)水平分模水平分模中上下模具分别固定在活动横梁和下横梁上，垂直冲头固定在垂直穿孔缸的活塞上，水平冲头固定在水平穿孔缸的活塞上。坯料放入下模模具型腔后，上模在活动横梁的作用下使上下模压紧。垂直冲头和水平冲头分别对坯料进行挤压，使坯料填满模具型腔。锻造结束后，垂直冲头和水平冲头分别回程，栋梁回程是上下模具分开，锻件从模具型腔中取出。(3)复合分模复合分模是坯料放入下模模具型腔后，左右模合拢并...
