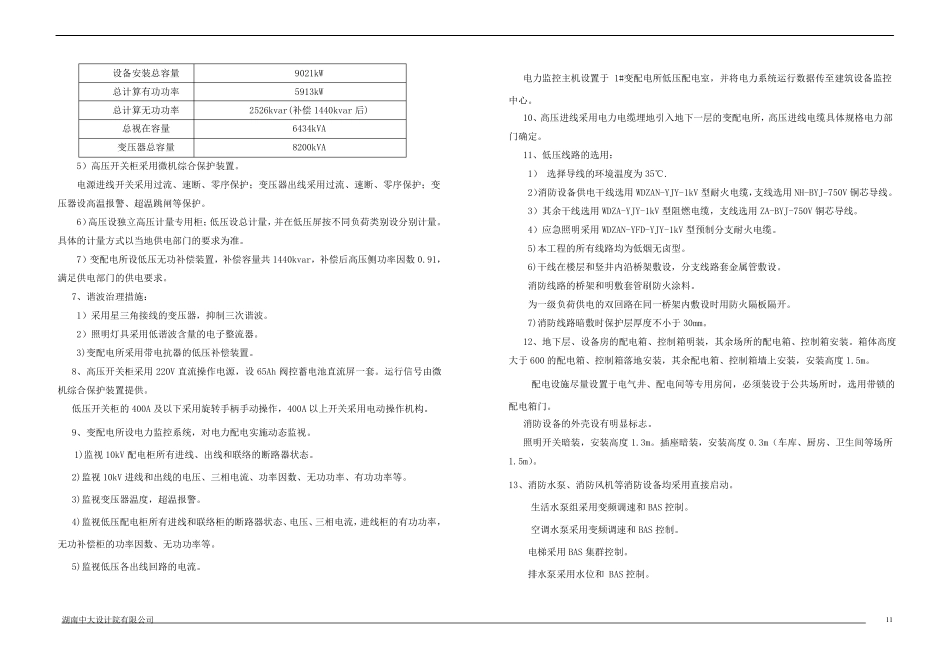

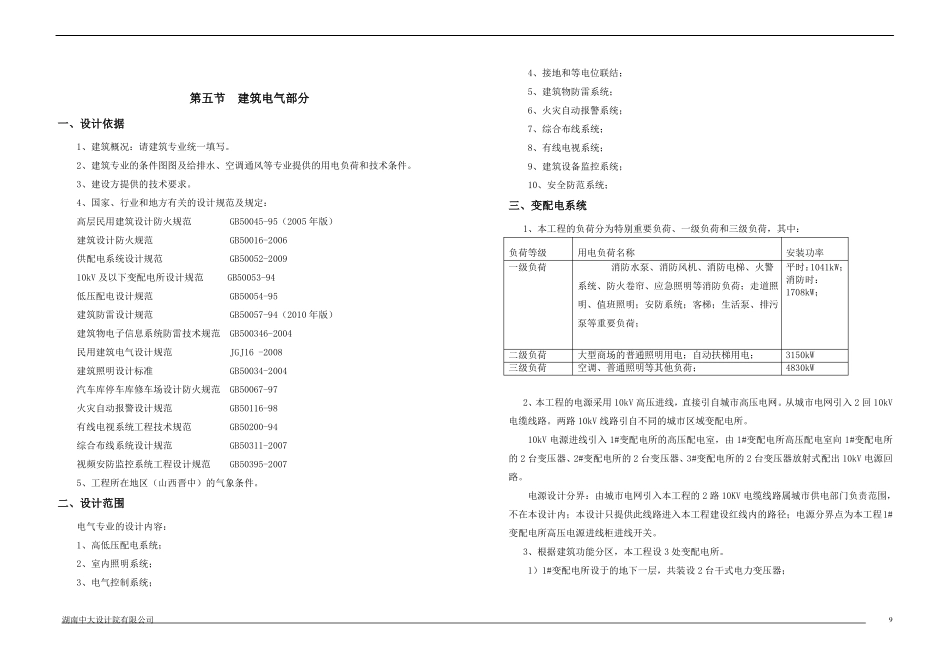

4、接地和等电位联结；第五节建筑电气部分一、设计依据1、建筑概况：请建筑专业统一填写。2、建筑专业的条件图图及给排水、空调通风等专业提供的用电负荷和技术条件。3、建设方提供的技术要求。4、国家、行业和地方有关的设计规范及规定：高层民用建筑设计防火规范 GB50045-95（2005 年版）建筑设计防火规范 GB50016-2006供配电系统设计规范 GB50052-200910kV 及以下变配电所设计规范 GB50053-94低压配电设计规范 GB50054-95建筑防雷设计规范 GB50057-94（2010 年版）建筑物电子信息系统防雷技术规范 GB500346-2004民用建筑电气设计规范 JGJ16 -2008建筑照明设计标准 GB50034-2004汽车库停车库修车场设计防火规范 GB50067-97火灾自动报警设计规范 GB50116-98有线电视系统工程技术规范 GB50200-94综合布线系统设计规范 GB50311-2007视频安防监控系统工程设计规范 GB50395-20075、工程所在地区（山西晋中）的气象条件。5、建筑物防雷系统；6、火灾自动报警系统；7、综合布线系统；8、有线电视系统；9、建筑设备监控系统；10、安全防范系统；三、变配电系统1、本工程的负荷分为特别重要负荷、一级负荷和三级负荷，其中：负荷等级一级负荷用电负荷名称安装功率消防水泵、消防风机、消防电梯、火警平时：1041kW；消防时：系统、防火卷帘、应急照明等消防负荷；走道照 1708kW；明、值班照明；安防系统；客梯；生活泵、排污泵等重要负荷；二级负荷三级负荷大型商场的普通照明用电；自动扶梯用电；空调、普通照明等其他负荷；3150kW4830kW2、本工程的电源采用 10kV 高压进线，直接引自城市高压电网。从城市电网引入 2 回 10kV电缆线路。两路 10kV 线路引自不同的城市区域变配电所。10kV 电源进线引入 1#变配电所的高压配电室，由 1#变配电所高压配电室向 1#变配电所的 2 台变压器、2#变配电所的 2 台变压器、3#变配电所的 2 台变压器放射式配出 10kV 电源回路。电源设计分界：由城市电网引入本工程的 2 路 10KV 电缆线路属城市供电部门负责范围，不在本设计内；本设计只提供此线路进入本工程建设红线内的路径；电源分界点为本工程1#变配电所高压电源进线柜进线开关。3、根据建筑功能分区，本工程设 3 处变配电所。1）1#变配电所设于的地下一层，共装设 2 台干式电力变压器；二、设计范围电气专业的设计内容：1、高低压配电系统；2、室内照明系统；3、电气控制系统；湖南中大设计院有限公司91-1TA、1-2TA 变...
