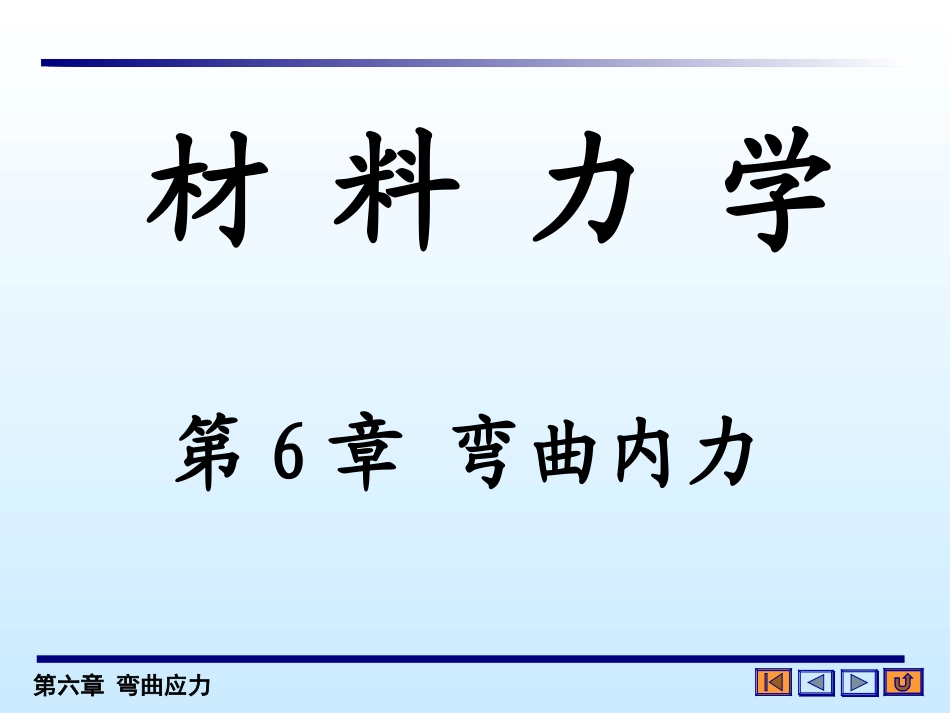

材料力学梁的应力_第1页
1/57

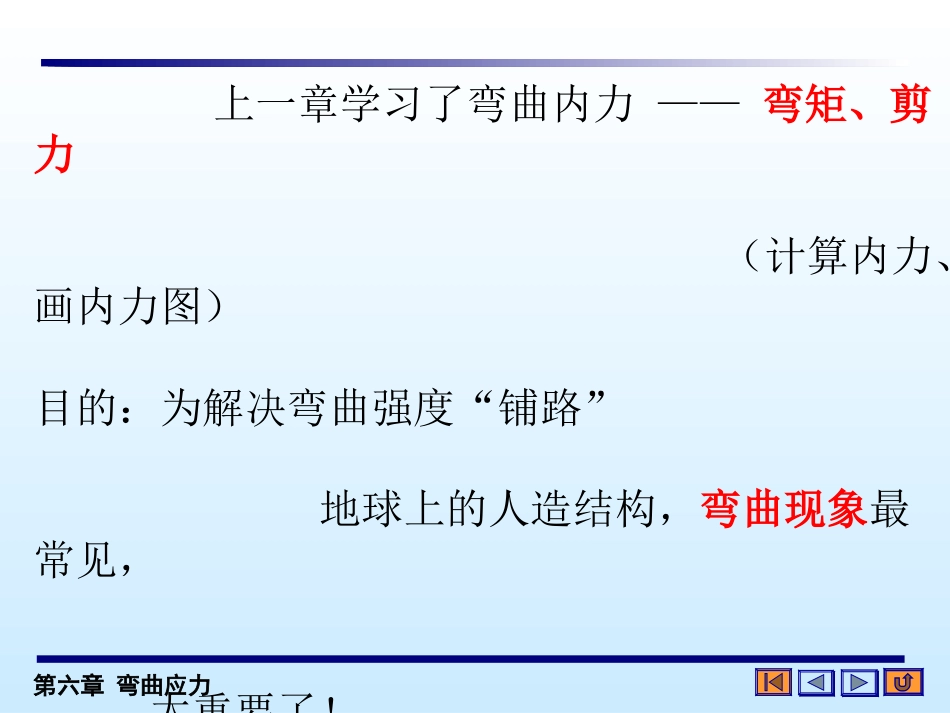

材料力学梁的应力_第2页
2/57
材料力学梁的应力_第3页
3/57
第六章弯曲应力材料力学第6章弯曲内力第六章弯曲应力上一章学习了弯曲内力——弯矩、剪力(计算内力、画内力图)目的:为解决弯曲强度“铺路”地球上的人造结构,弯曲现象最常见,太重要了!如何解决弯曲强度问题?第六章弯曲应力为此,请回顾一下以往的强度问题拉压、扭转——由应力算强度(已清楚)弯曲——应力(不了解)如何求出弯曲应力?第六章弯曲应力弯曲弯矩M剪力Q?拉(压)轴力NAN应力内力变形形式构件扭转扭矩TpIrT第六章弯曲应力应力从内力出发,亦即由弯曲内力求弯曲应力弯曲问题的整个分析过程:弯曲内力弯曲应力弯曲变形强度问题刚度问题第六章弯曲应力§6-1梁的正应力§6-2梁的正应力强度条件及其应用§6-3梁的合理截面形状及变截面梁§6-4矩形截面梁的切应力§6-7考虑材料塑性时梁的强度计算§6-5工字型截面及其他形状截面梁的切应力§6-6梁的切应力强度条件第六章弯曲应力1.纯弯曲梁的横截面上只有弯矩而无剪力的弯曲(横截面上只有正应力而无剪应力的弯曲)。剪力“Fs”——切应力“τ”;弯矩“M”——正应力“σ”2.横力弯曲(剪切弯曲)aaFBAFMxFsxFaFF梁的横截面上既有弯矩又有剪力的弯曲(横截面上既有正应力又有剪应力的弯曲)。一、纯弯曲和横力弯曲的概念§6-1梁的正应力第六章弯曲应力二、纯弯曲梁横截面上的正应力公式(一)变形几何关系:由纯弯曲的变形规律→纵向线应变的变化规律。1、观察实验:第六章弯曲应力abcdabcdMM2、变形规律:⑴横向线:仍为直线,只是相对转动了一个角度且仍与纵向线正交。⑵纵向线:由直线变为曲线,且靠近上部的纤维缩短,靠近下部的纤维伸长。3、假设:(1)弯曲平面假设:梁变形前原为平面的横截面变形后仍为平面,且仍垂直于变形后的轴线,只是各横截面绕其上的某轴转动了一个角度。凹入一侧纤维缩短突出一侧纤维伸长根据变形的连续性可知,梁弯曲时从其凹入一侧的纵向线缩短区到其凸出一侧的纵向线伸长区,中间必有一层纵向无长度改变的过渡层--------称为中性层。中间层与横截面的交线--中性轴(2)纵向纤维假设:梁是由许多纵向纤维组成的,且各纵向纤维之间无挤压。梁的弯曲变形实际上是各截面绕各自的中性轴转动了一个角度,等高度的一层纤维的变形完全相同。第六章弯曲应力BAabcd4、线应变的变化规律:(1)......ydxyoo1ABABBA111111OOOOBAdddy)(yabcd第六章弯曲应力OO1yxdB1A1在弹性范围内,E(二)物理关系:由纵向线应变的变化规律→正应力的分布规律。(2)......EyE第六章弯曲应力EyE应力的分布图:yxzM中性轴MZyσmaxσmax中性轴的位置??中性层的曲率1为梁弯曲变形后的曲率1第六章弯曲应力yxMZANdAF)1(00zzAASSEydAEdAyE(中性轴Z轴为形心轴)AydAzM)2(00yzyzAAIIEyzdAEzdAyE(y轴为对称轴,自然满足)yzAσAzdAyM)3(MIEdAyEydAyEzAA2——弯曲变形计算的基本公式Z1EIM(三)、静力方面:由横截面上的弯矩和正应力的关系→正应力的计算公式。第六章弯曲应力zIMy弯曲正应力计算公式。弯矩可代入绝对值,应力的符号由变形来判断。当M>0时,下拉上压;当M<0时,上拉下压。梁的抗弯刚度。zEIyxMZyzAσ将上式代入式得:)(EyE——弯曲变形计算的基本公式Z1EIMZIMyZmaxmaxIMymaxZZyIWWz——截面的抗弯截面系数最大正应力的确定⑴截面关于中性轴对称zctWMmaxmax⑵截面关于中性轴不对称zttIMymaxmaxzccIMymaxmaxzz几种常见截面的IZ和WZ圆截面矩形截面空心圆截面空心矩形截面maxZZyIW644ZdI323ZdW)1(6444ZDI)1(3243ZDW123ZbhI62ZbhW12123300ZbhhbI)2//()1212(03300ZhbhhbW工程中常见的平面弯曲是横力弯曲三、正应力公式的推广6-2实验和弹性力学理论的研究都表明:当跨度l与横截面高度h之比l/h>5(细长梁)时,纯弯曲正应力公式对于横力弯曲近似成立。弯曲正应力公式ZIMy可推广应用于横力弯曲和小曲率梁1m2mBA截面关于中性轴对称zctW...
