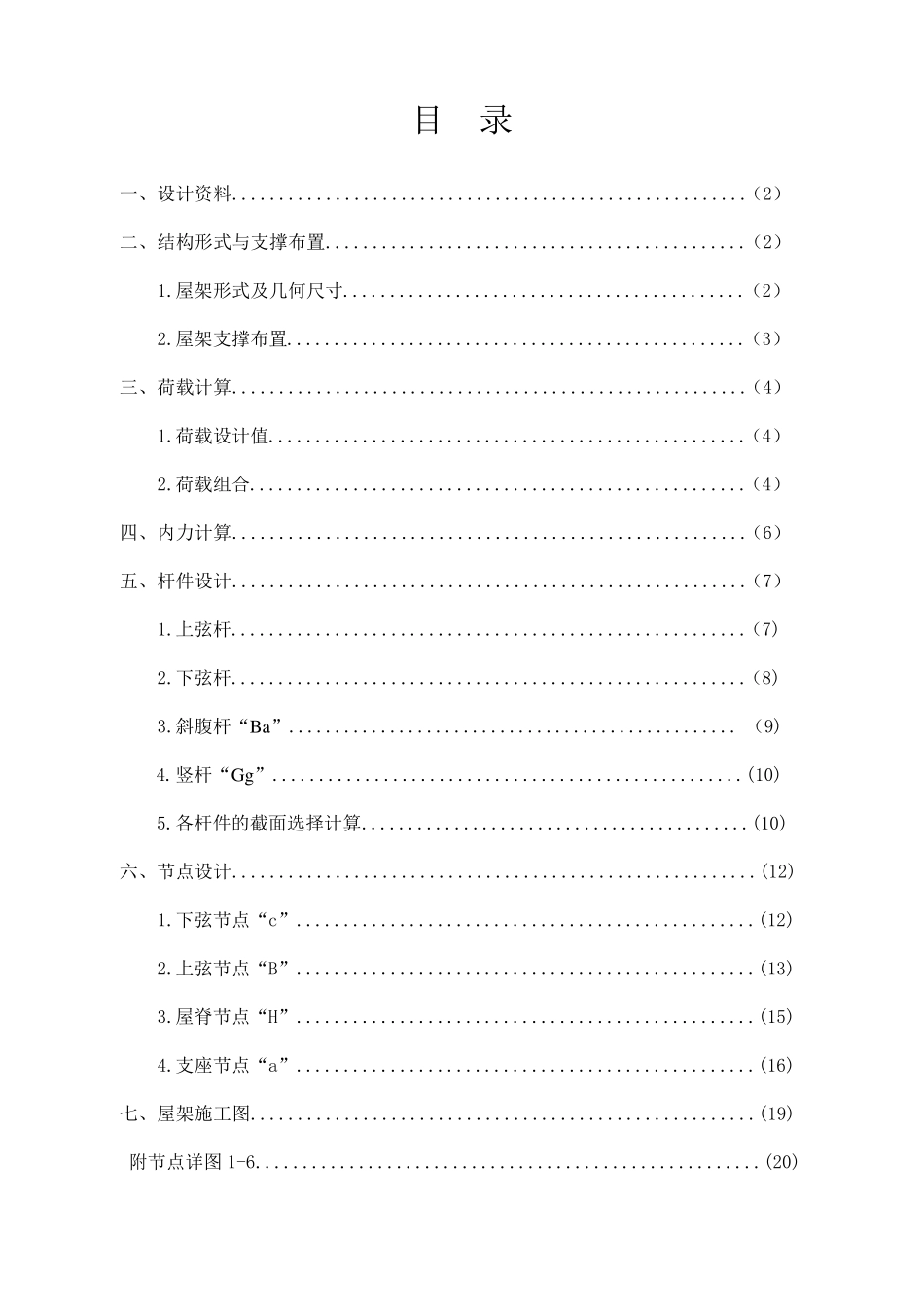

目 录 一、设计资料.......................................................(2) 二、结构形式与支撑布置.............................................(2) 1.屋架形式及几何尺寸...........................................(2) 2.屋架支撑布置.................................................(3) 三、荷载计算.......................................................(4) 1.荷载设计值...................................................(4) 2.荷载组合.....................................................(4) 四、内力计算.......................................................(6) 五、杆件设计.......................................................(7) 1.上弦杆.......................................................(7) 2.下弦杆.......................................................(8) 3.斜腹杆“Ba”................................................. (9) 4.竖杆“Gg”...................................................(10) 5.各杆件的截面选择计算..........................................(10) 六、节点设计........................................................(12) 1.下弦节点“c”.................................................(12) 2.上弦节点“B”.................................................(13) 3.屋脊节点“H”.................................................(15) 4.支座节点“a”.................................................(16) 七、屋架施工图......................................................(19) 附节点详图 1-6......................................................(20) 一、设计资料 某厂房总长度为90m,跨度为L=21m,屋盖体系为无檩体系,纵向柱距为6m。 1.结构形式: 钢筋混凝土柱,梯形钢屋架。柱的混凝土强度等级为C30,屋面坡度i=L/10,L 为 屋架跨度。地区计算温度高于-200C,无侵蚀性介质,不考虑地震设防,屋架下弦 标高为18m,厂房内桥式吊车为2 台150/30t(中级工作制),锻锤为2 台5t。 2.屋架形式及荷载: 屋架形式、几何尺寸及内力系数(节点荷载P=1.0 作用下杆件的内力)如附图所示。 屋架采用的钢材、焊条为:用Q345 钢,焊条为E50 型。 3.屋盖结构及荷载: 无檩体...
