2FZ1870液动双闸板防喷器

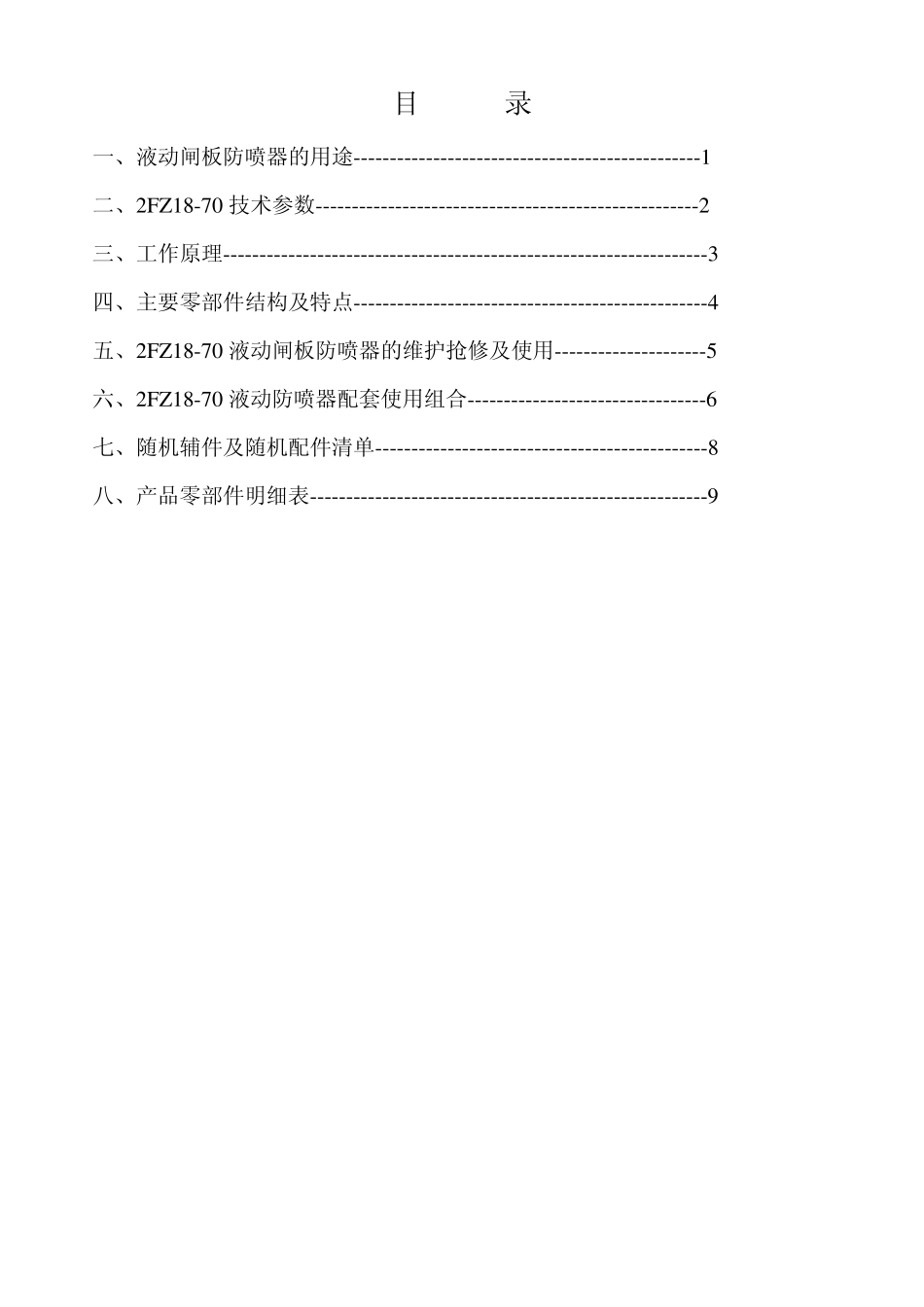

2FZ18-70 液动双闸板防喷器 使 用 说 明 书 目 录 一、液动闸板防喷器的用途------------------------------------------------1 二、2FZ18-70 技术参数-----------------------------------------------------2 三、工作原理-------------------------------------------------------------------3 四、主要零部件结构及特点-------------------------------------------------4 五、2FZ18-70 液动闸板防喷器的维护抢修及使用---------------------5 六、2FZ18-70 液动防喷器配套使用组合---------------------------------6 七、随机辅件及随机配件清单----------------------------------------------8 八、产品零部件明细表-------------------------------------------------------9 设计文件名称 使 用 说 明 书 2FZ18-70-SM 产品型号名称 2FZ18-70 液动双闸板防喷器 共9 页 第 1 页 一、液动闸板防喷器的用途 主要用于油田修井作业，坐在井口四通上，在作业过程中，当发现井涌或 井喷时，可迅速用液压关闭防喷器闸板，防止井喷。18 系列液动闸板防喷器压 力等级有21MPa；35MPa；70MPa 三种，结构形式有单闸板、双闸板、三闸板 三种。上下联接型式有上、下法兰联接；下法兰、上载丝联接；下载丝、上法 兰联接；上、下载丝联接四种。可根据用户需要进行配置。当使用单闸板防喷 器时，腔内装2 7/8″或3 1/2″半封闸板，另配有全封棒，空井时可投入相应规 格的全封棒，再关闭半封闸板实现全封。 当使用双闸板防喷器时，下腔应装全封闸板，上腔装半封闸板，井内有管 柱时可关上部半封闸板，井内无管柱时，可关下部全封闸板。当使用三闸板防 喷器时，下腔装全封闸板，中腔装半封闸板，上腔装半封卡瓦，其卡瓦的作用 是当井内压力过高，井内压力对井内管柱的上浮力大于井内管柱重量时，井内 管柱即会上串，非常危险，此时可同时关闭上部卡瓦闸板和中部半封闸板，做 到既密封管柱，又卡住管柱不使管柱上串。 2FZ18-35 液动闸板防喷器法兰规格有三种型式： 第一种φ 380-12-φ 33 法兰，可直接坐在250 井口上。 第二种φ 395-12-φ 39 法兰，为 180 通径 35MPa，标准法兰和标准 18-35 四 通相联。 第三种φ 480-12-φ 39/φ 42 法兰，可直接坐在采油树 350；600；700 井口法 兰上，通径最大可达φ 186，以便油管挂能通过。 公司通过了 API spec 16A 的认证，并...
