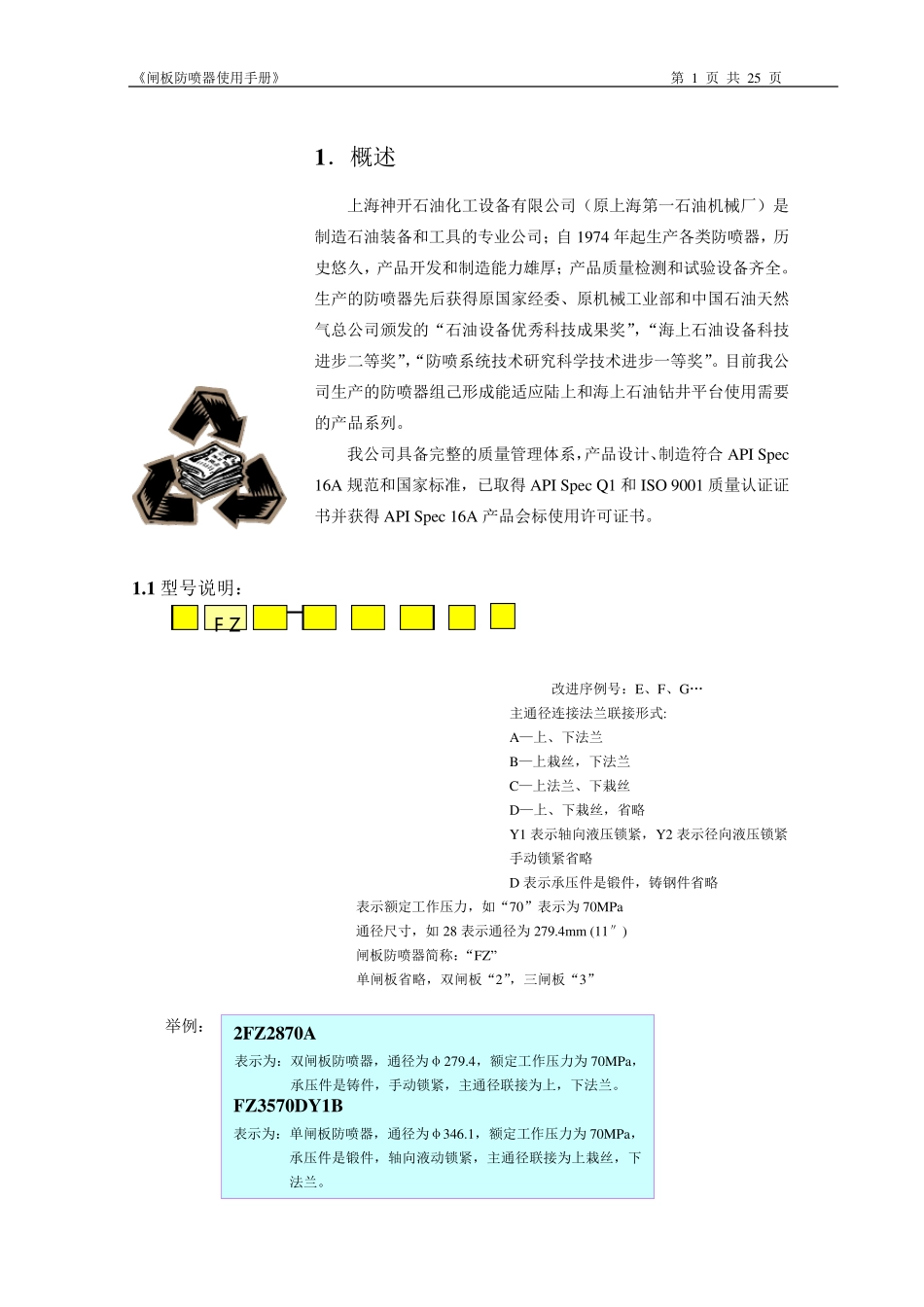

《闸板防喷器使用手册》 第 1 页 共 25 页 1.概述 上海神开石油化工设备有限公司(原上海第一石油机械厂)是制造石油装备和工具的专业公司;自 1974 年起生产各类防喷器,历史悠久,产品开发和制造能力雄厚;产品质量检测和试验设备齐全。生产的防喷器先后获得原国家经委、原机械工业部和中国石油天然气总公司颁发的“石油设备优秀科技成果奖”,“海上石油设备科技进步二等奖”,“防喷系统技术研究科学技术进步一等奖”。目前我公司生产的防喷器组己形成能适应陆上和海上石油钻井平台使用需要的产品系列。 我公司具备完整的质量管理体系,产品设计、制造符合API Spec 16A 规范和国家标准,已取得 API Spec Q1 和 ISO 9001 质量认证证书并获得 API Spec 16A 产品会标使用许可证书。 2FZ2870A 表示为:双闸板防喷器,通径为φ279.4,额定工作压力为70MPa,承压件是铸件,手动锁紧,主通径联接为上,下法兰。 FZ3570DY1B 表示为:单闸板防喷器,通径为φ346.1,额定工作压力为70MPa,承压件是锻件,轴向液动锁紧,主通径联接为上栽丝,下法兰。 1.1 型号说明: F Z 改进序例号:E、F、G… 主通径连接法兰联接形式: A—上、下法兰 B—上栽丝,下法兰 C—上法兰、下栽丝 D—上、下栽丝,省略 Y1 表示轴向液压锁紧,Y2 表示径向液压锁紧 手动锁紧省略 D 表示承压件是锻件,铸钢件省略 表示额定工作压力,如“70”表示为70MPa 通径尺寸,如 28 表示通径为279.4mm (11″) 闸板防喷器简称:“FZ” 单闸板省略,双闸板“2”,三闸板“3” 举例: 《闸板防喷器使用手册》 第 2 页 共 2 5 页 图1 闸板防喷器安装使用示意图 2 .闸板防喷器规格及主要技术参数(见表1 ) 1 .2 用途 液压控制的闸板防喷器是井控装置的一个重要组成部分。主要用途是在钻井、修井、试油等作业中控制井口压力,有效地防止井喷事故发生,实现安全施工。能完成以下作业(见图1 ): 当井内有管柱时,配上相应管子闸板能封闭套管与管柱间的环行空间; 当井内无管柱时,配上全封闸板能全封闭井口; 在封闭情况下,可通过四通及壳体旁侧出口所连接的管汇进行泥浆循环、节流放喷、压井等特殊作业; 必要时,管子闸板可以悬挂钻具。 在特殊情况下,配置剪切闸板,可切断钻具后达到封井目的。 环形防喷器 双闸板防喷器 钻井四通 单闸板防喷器 《闸板防喷器使用手册》 第 3 页 ...
