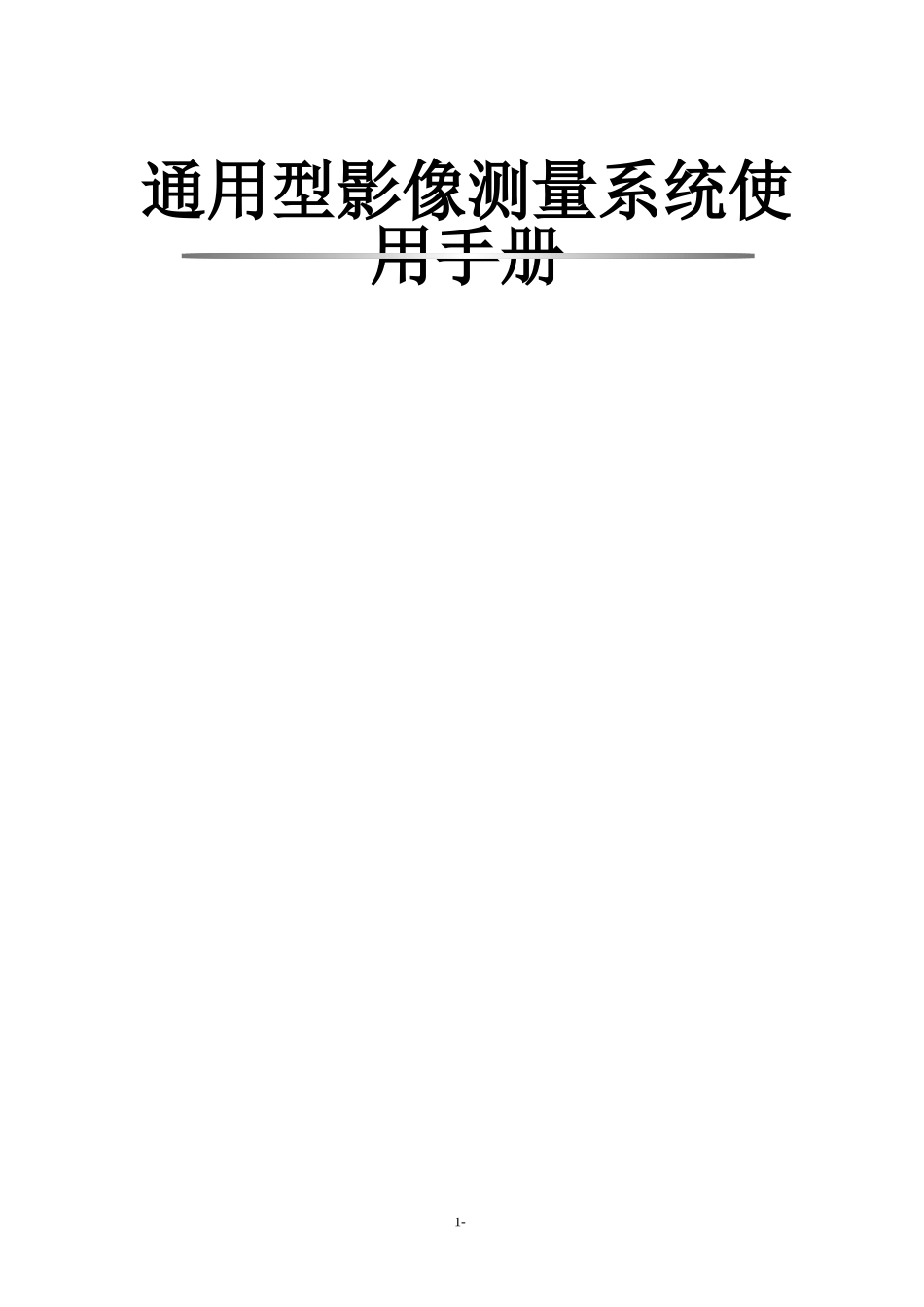

通用型影像测量系统使用手册VIP专享

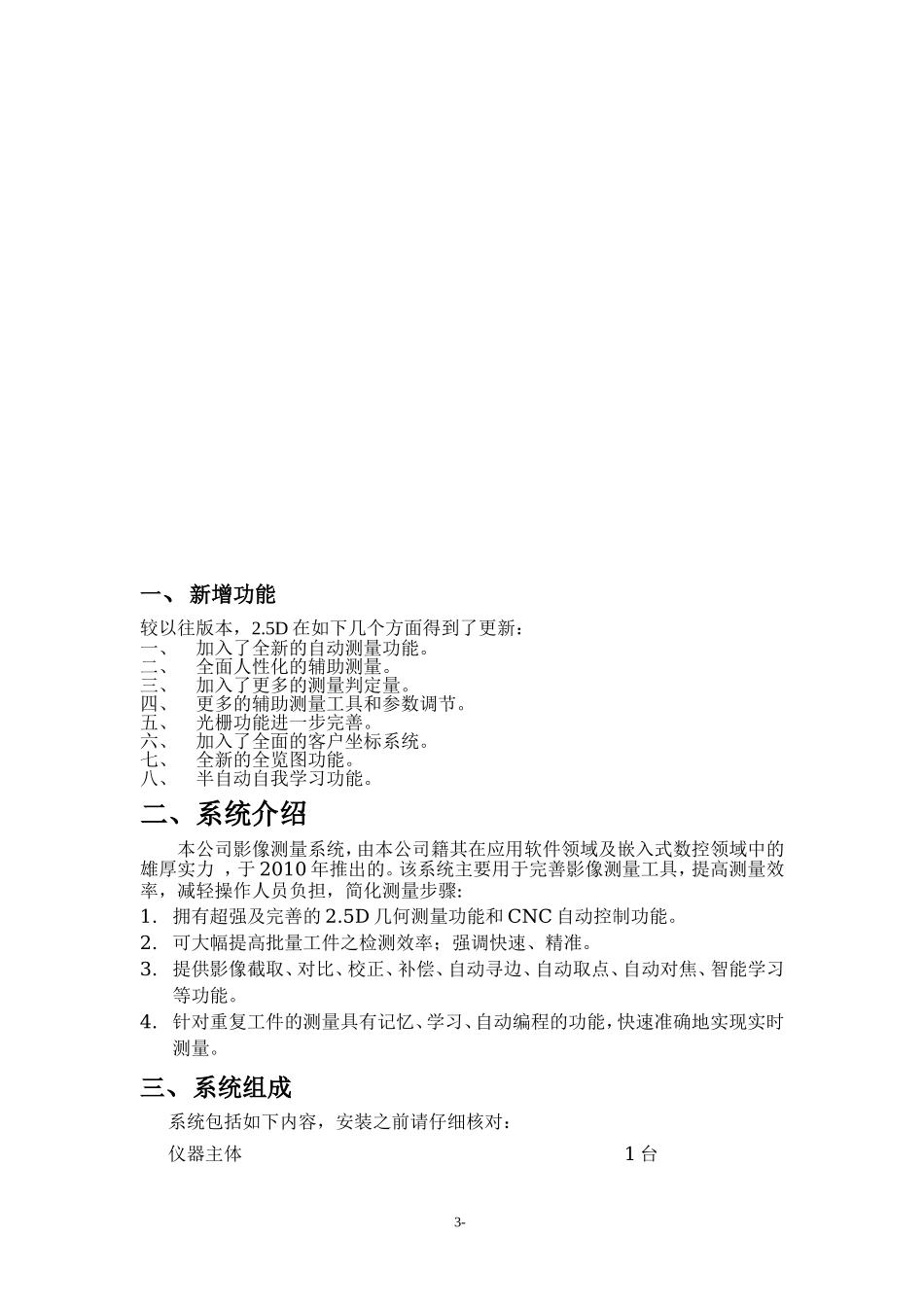

1-通用型影像测量系统使用手册 2-第一章系统介绍 新增功能 机台介绍 机台组成一、新增功能较以往版本，2.5D 在如下几个方面得到了更新：一、加入了全新的自动测量功能。二、全面人性化的辅助测量。三、加入了更多的测量判定量。四、更多的辅助测量工具和参数调节。五、光栅功能进一步完善。六、加入了全面的客户坐标系统。七、全新的全览图功能。八、半自动自我学习功能。二、系统介绍 本公司影像测量系统，由本公司籍其在应用软件领域及嵌入式数控领域中的雄厚实力 ，于 2010 年推出的。该系统主要用于完善影像测量工具，提高测量效率，减轻操作人员负担，简化测量步骤:1. 拥有超强及完善的 2.5D 几何测量功能和 CNC 自动控制功能。2. 可大幅提高批量工件之检测效率；强调快速、精准。3. 提供影像截取、对比、校正、补偿、自动寻边、自动取点、自动对焦、智能学习等功能。4. 针对重复工件的测量具有记忆、学习、自动编程的功能，快速准确地实现实时测量。三、系统组成系统包括如下内容，安装之前请仔细核对：仪器主体 1 台 3-光栅数卡（仪器主体内） 1 个 视频采集卡 1 片光栅数据线 1 条视频资料线 1 条电源 1 个使用说明书 1 册实物图 （实物图仅供参考，如有变化恕不另行通知，下同） 4-第二章安装说明 硬件安装 软件安装一、硬件安装硬件组成系统硬件部分主要由仪器主体/视频卡和光栅数据盒组成。用户可按如下流程安装系统硬件：主体安装→视频卡安装→光栅数据盒安装à→视频卡驱动程序安装→应用软件安装。系统的组合示意图： 硬件组成系统硬件部分主要由视频卡和光栅数据盒组成。用户可按如下流程安装系统硬件：视频卡安装 à 光栅数据盒安装 à 视频卡驱动程序安装。 5-数据线COM1 口PCI 插口软件注册视频线视频卡安装本系统支持两种视频卡：SDK2000 和 SDK3000 视频卡。推荐使用SDK2000，如下为 SDK2000 视频卡安装流程安装。SDK2000 视频卡安装步骤一：检查。1、视频卡一张，是否有损坏；2、视频线一条,是否齐备。如有缺损请联系公司 步骤二：插卡。关闭计算机，打开机箱，将视频卡插入计算机 PCI 插槽并用螺丝锁紧，建议相邻的 PCI 插槽不要插放其它硬件，以免影响其工作性能。 6-SDK2000 视频卡视频线步骤三：连接视频线。插好并锁紧卡之后,将影像测量仪的视频线输出端插入视频卡的埠，并确认插好。 视频卡驱动程序的安装驱动程序安装包括：SDK2000 视频卡驱...
