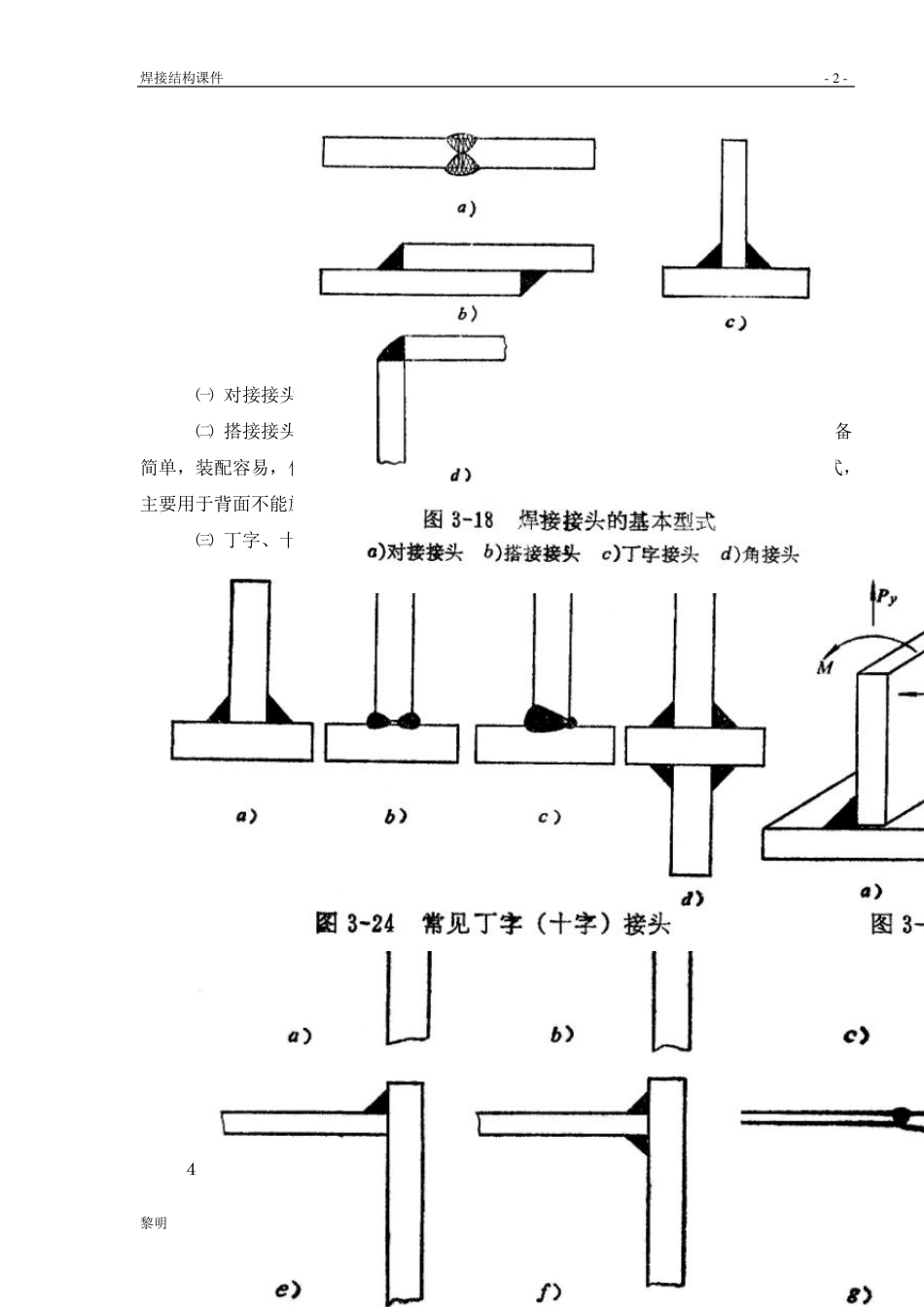

焊接结构课件 - 1 - 黎明 - 1 - 第三章 焊接接头 1 、 焊缝和焊接接头的基本概念、基本形式及其表示方法： ⒈ 焊接方法类别 焊接方法大致可以分为熔焊、压焊、钎焊三大类，近百种。国标GB5185-85 对焊接方法作了比较细致的分类，并给每种方法规定了一个数字类别代号。例如：1 是电弧焊，11 是无气体保护电弧焊， 111 是手工电弧焊，12 是埋弧焊，21 是点焊，971 是气体钎焊，972 是电弧钎…等等。焊我们重点讲熔焊。 ⒉ 熔焊焊缝 由焊缝金属、熔合线、热影响区和母材组成。有两个基本类型： ㈠ 对接焊缝：将焊接接头相连接的界面加工成一定的剖口，直接连接起来的焊缝称为对接焊缝。根据不同板厚和接头形式，国标 985-88 规定了 29 种不同的手工电弧焊和气体保护电弧焊对接焊缝的剖口形式与尺寸，国标 986-88 规定了 32 种不同的埋弧焊对接焊缝的剖口形式与尺寸可供选择。归纳起来，剖口形式可分为 I 形、V 形、单边V形、U 形、J 形等 5 种基本类型，由它们可组成 14 种不同类型的剖口：剖口的选择主要考虑：⑴ 要减小焊接材料的消耗量；⑵ 要保证可焊到性；⑶ 要便于剖口加工；⑷ 要减小焊接变形。 ㈡ 角焊缝：不开剖口，在焊接接头非接触界面之间连接起来的焊缝称为角焊缝。用符号 ‘ ’表示角焊缝。对接接头未焊透的焊缝，计算强度时，按角焊缝对待。 角焊缝的截面形状如图 3-14。 4 种形式各适合于不同的情况。静载情况下，一般用a)；承受动载、疲劳载荷，应该用b)；角接头角部的焊缝用c)；d)的形式长边与主载荷方向一致，可减小应力集中，提高接头的承载能力。 ⒊ 焊接接头的基本类型 常见的形式有 4 种， 焊接结构课件 - 2 - 黎明 - 2 - ㈠ 对接接头 从力学角度出发，它是最佳的接头形式。理应尽量采用。 ㈡ 搭接接头 应力集中比较严重，不适于动载、疲劳载荷条件下工作，但它准备简单，装配容易，仍在许多情况下广泛采用。槽焊、塞焊、电铆焊、锯齿焊等搭接形式，主要用于背面不能施焊的情况下。 ㈢ 丁字、十字接头 常见的形式见图3 -2 4 ，3 -2 5 ㈣ 角接头 主要用于箱形构件上。常见的形式见图3 -2 6 ⒋ 焊接接头在图纸上的表示方法： 焊接结构课件 - 3 - 黎明 - 3 - ㈠ 焊缝符号 按国标GB7093.2 的规定绘制。 ㈡ 基本符号 它是表示焊缝剖口剖面形状的符号，按GB985-88,GB986-88 绘制。 ㈢ 剖口尺寸符号 国标GB324-88 ...
