304与其他不锈钢区别

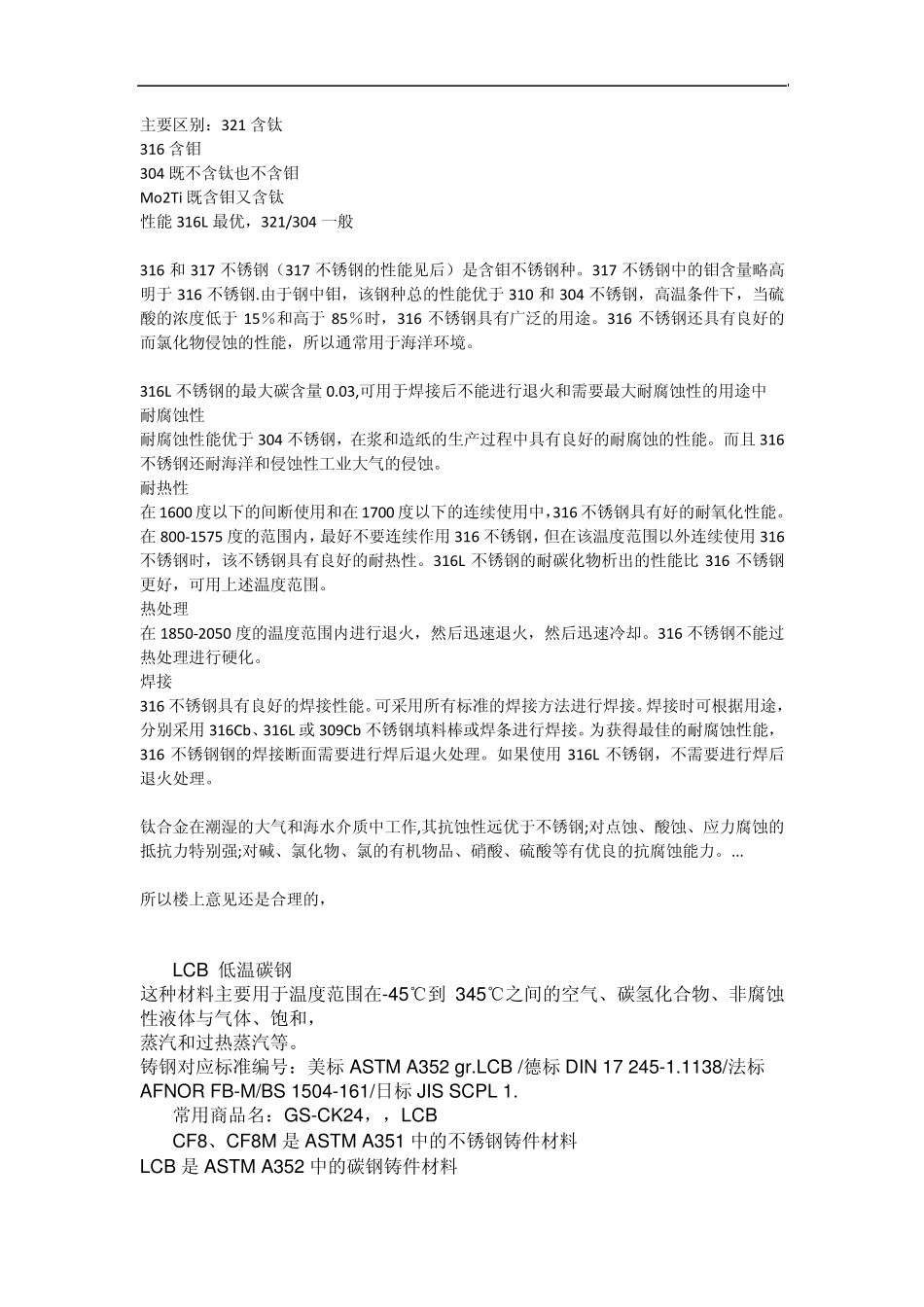

不锈钢材质要求 321 与 304 均属 300 系列不锈钢，它们在耐腐蚀性能上差异不大。但在 500-600 度的耐热工矿下，则大多使用 321 材料。而且国外还专门开发了一种耐热钢，叫 321H。它的含碳量略高于 321 材料，与国内的 1Cr18Ni9Ti 相近。不锈钢中添加适量的 Ti 元素，目的是改善其抗晶间腐蚀的能力。这是由于不锈钢生产的初期，由于冶炼技术不高，无法将钢中的碳元素含量降低，因而只能采取添加别种元素的方法来达到目的。随着技术的进步，已可生产出低碳和超低碳的不锈钢品种，因此，304 材料得到广为利用。而这时 321 或 321H 或 1Cr18Ni9Ti在耐热性能上的特点就显现出来了。 321 应该是 0Cr18Ni10Ti，321 是在 304 基础上加 Ti 以改善晶间腐蚀倾向。 304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。 301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。 302 不锈钢实质上就是含碳量更高的 304不锈钢的变种，通过冷轧可使其获得较高的强度。 302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。 303和 303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。 304L 是碳含量较低的 304不锈钢的变种，用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。 304N 是一种含氮的不锈钢，加氮是为了提高钢的强度。 305和 384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。 308 不锈钢用于制作焊条。 309、310、314及 330 不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。而 30S5和 310S乃是 309和 310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。330不锈钢有着特别高的抗渗碳能力和抗热震性． 316和 317 型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于 304不锈钢。其中，316型不锈钢由变种包括低碳不锈钢 316L、含氮的高强度不锈钢 316N以及合硫量较高的易切削不锈钢 316F。 321、347及 348 是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使...
