30吨固定式矩形熔铝炉操作手册

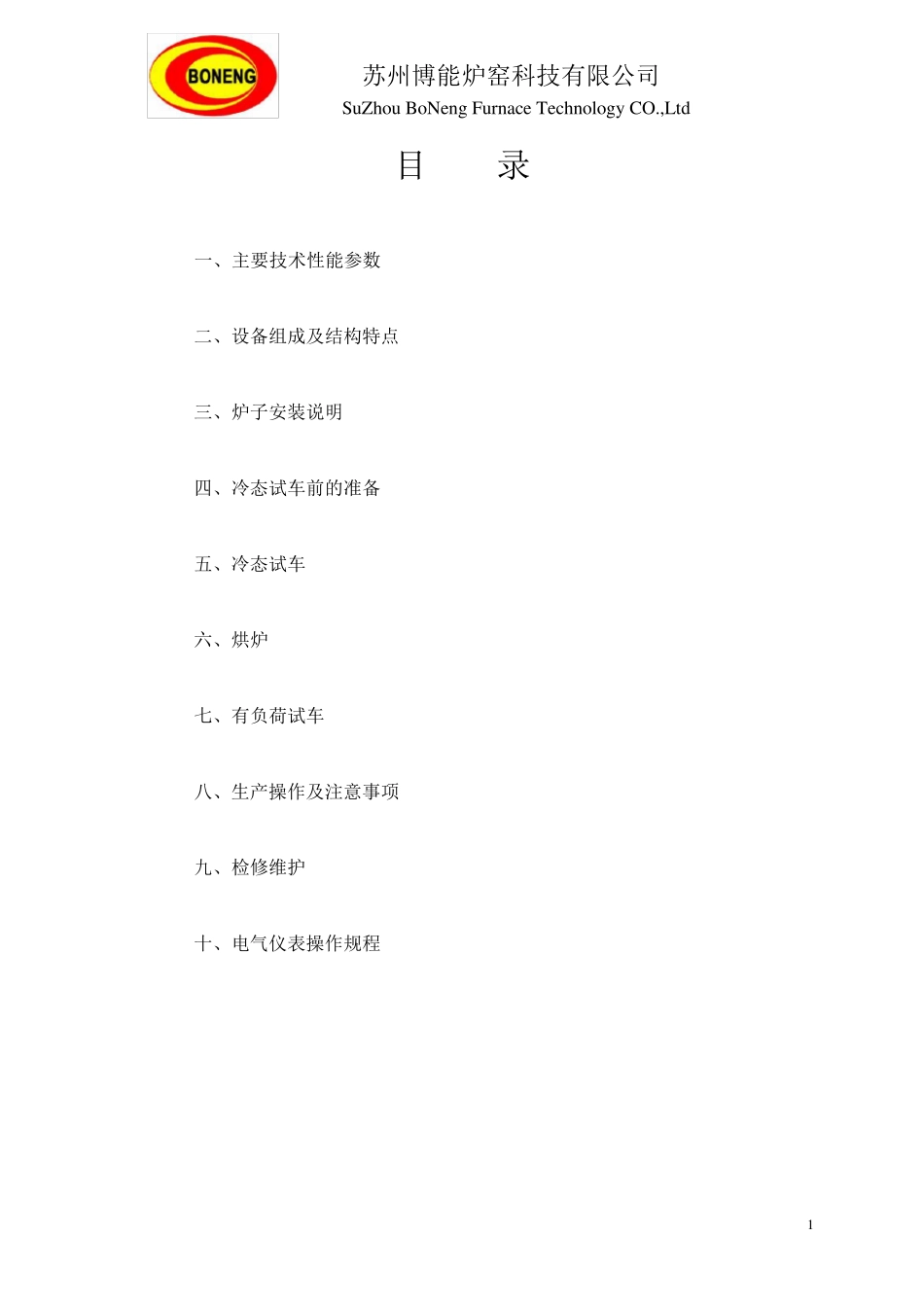

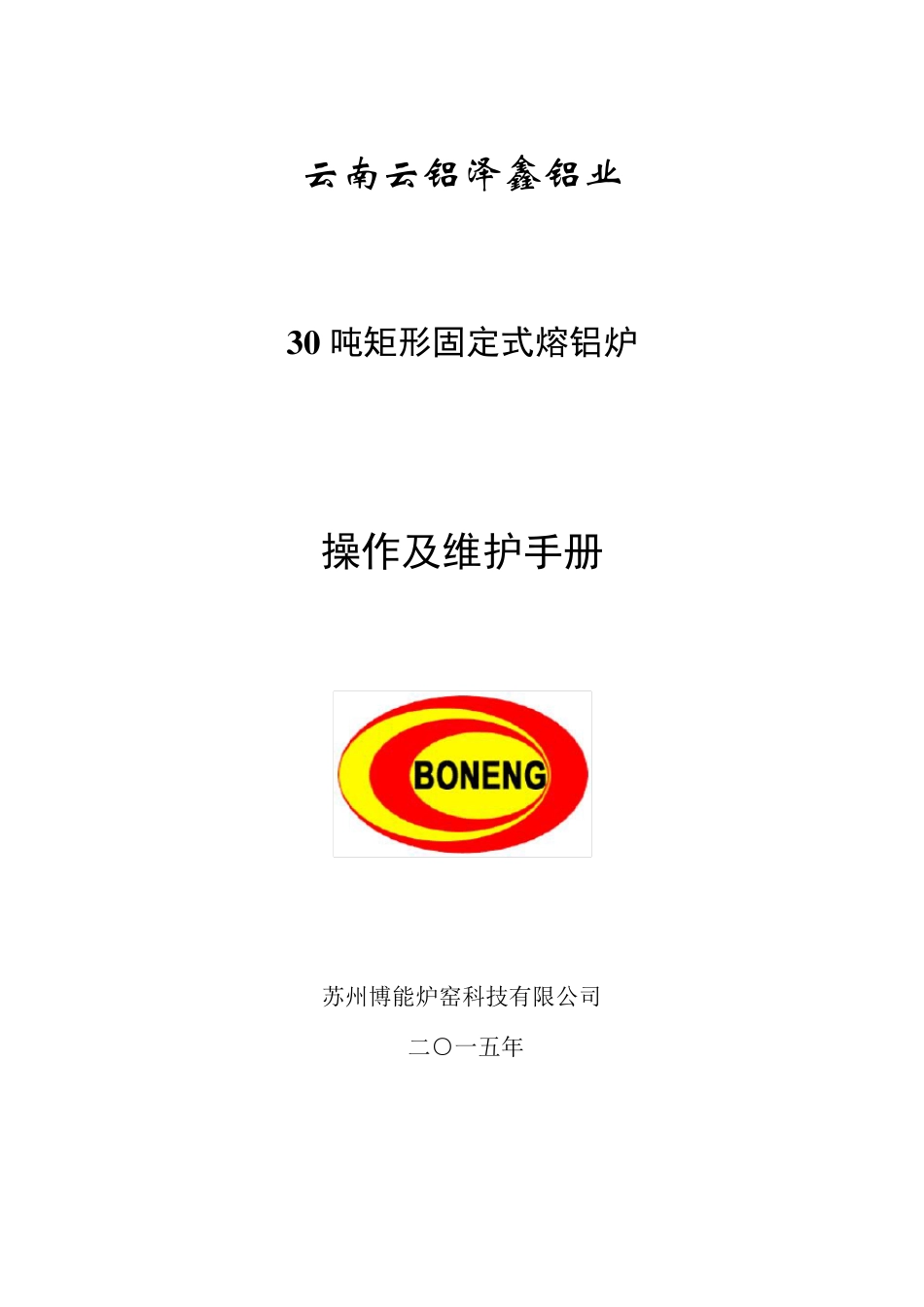

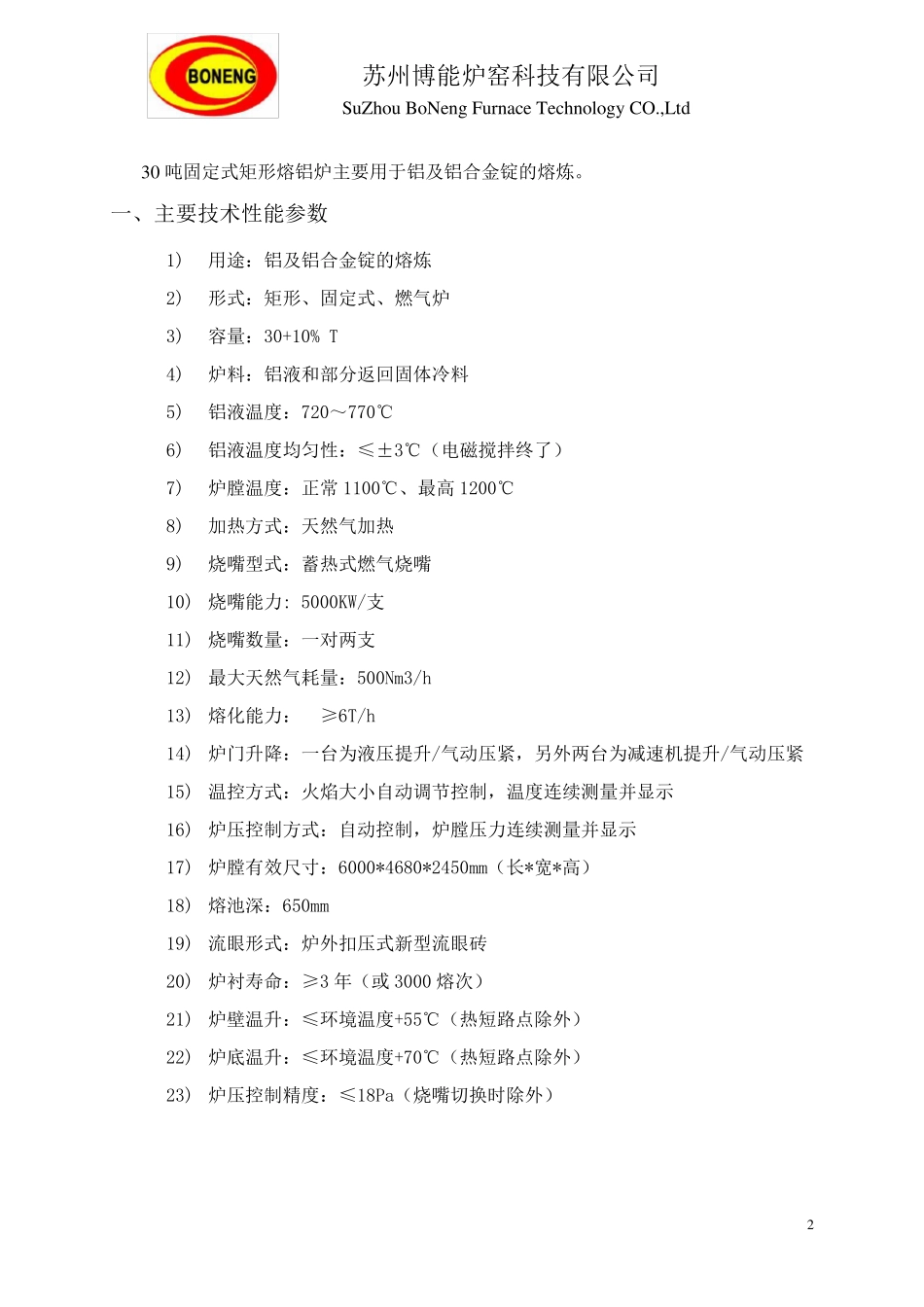

云南云铝泽鑫铝业 3 0 吨矩形固定式熔铝炉 操作及维护手册 苏州博能炉窑科技有限公司 二○一五年 苏州博能炉窑科技有限公司 Su Zhou BoNeng Fu rnace Technology CO.,Ltd 1 目 录 一、主要技术性能参数 二、设备组成及结构特点 三、炉子安装说明 四、冷态试车前的准备 五、冷态试车 六、烘炉 七、有负荷试车 八、生产操作及注意事项 九、检修维护 十、电气仪表操作规程 苏州博能炉窑科技有限公司 Su Zhou BoNeng Fu rnace Technology CO.,Ltd 2 30 吨固定式矩形熔铝炉主要用于铝及铝合金锭的熔炼。 一、主要技术性能参数 1) 用途：铝及铝合金锭的熔炼 2) 形式：矩形、固定式、燃气炉 3) 容量：30+10% T 4) 炉料：铝液和部分返回固体冷料 5) 铝液温度：720～770℃ 6) 铝液温度均匀性：≤±3℃（电磁搅拌终了） 7) 炉膛温度：正常 1100℃、最高 1200℃ 8) 加热方式：天然气加热 9) 烧嘴型式：蓄热式燃气烧嘴 10) 烧嘴能力: 5000KW/支 11) 烧嘴数量：一对两支 12) 最大天然气耗量：500Nm3/h 13) 熔化能力： ≥6T/h 14) 炉门升降：一台为液压提升/气动压紧，另外两台为减速机提升/气动压紧 15) 温控方式：火焰大小自动调节控制，温度连续测量并显示 16) 炉压控制方式：自动控制，炉膛压力连续测量并显示 17) 炉膛有效尺寸：6000*4680*2450mm（长*宽*高） 18) 熔池深：650mm 19) 流眼形式：炉外扣压式新型流眼砖 20) 炉衬寿命：≥3 年（或 3000 熔次） 21) 炉壁温升：≤环境温度+55℃（热短路点除外） 22) 炉底温升：≤环境温度+70℃（热短路点除外） 23) 炉压控制精度：≤18Pa（烧嘴切换时除外） 苏 州 博 能 炉 窑 科 技 有 限 公 司 Su Zhou BoNeng Fu rnace Technology CO.,Ltd 3 二 、 设 备 组 成 及 结 构 特 点 30吨 固 定 式 矩 形 熔 铝 炉 主 要 用 于 铝 及 铝 合 金 锭 的 熔 炼 ,以 确 保 铸 造 工 艺 对 铝 液 的要 求 。 该 熔 铝 炉 采 用 火 焰 加 热 ,铝 液 升 温 速 度 快 。 1.炉 门 及 炉 门 提 升 机 构 按 照 要 求 ， 炉 组 将 采 用 分 别 一 面 墙 全 开 的 大 炉 门 结 构 和 两 个 小 炉 门 结 构 。 炉 门 都 采 用 分 节 式 的 炉 门 结 构 将 超 宽 的 炉 门 分 ...
