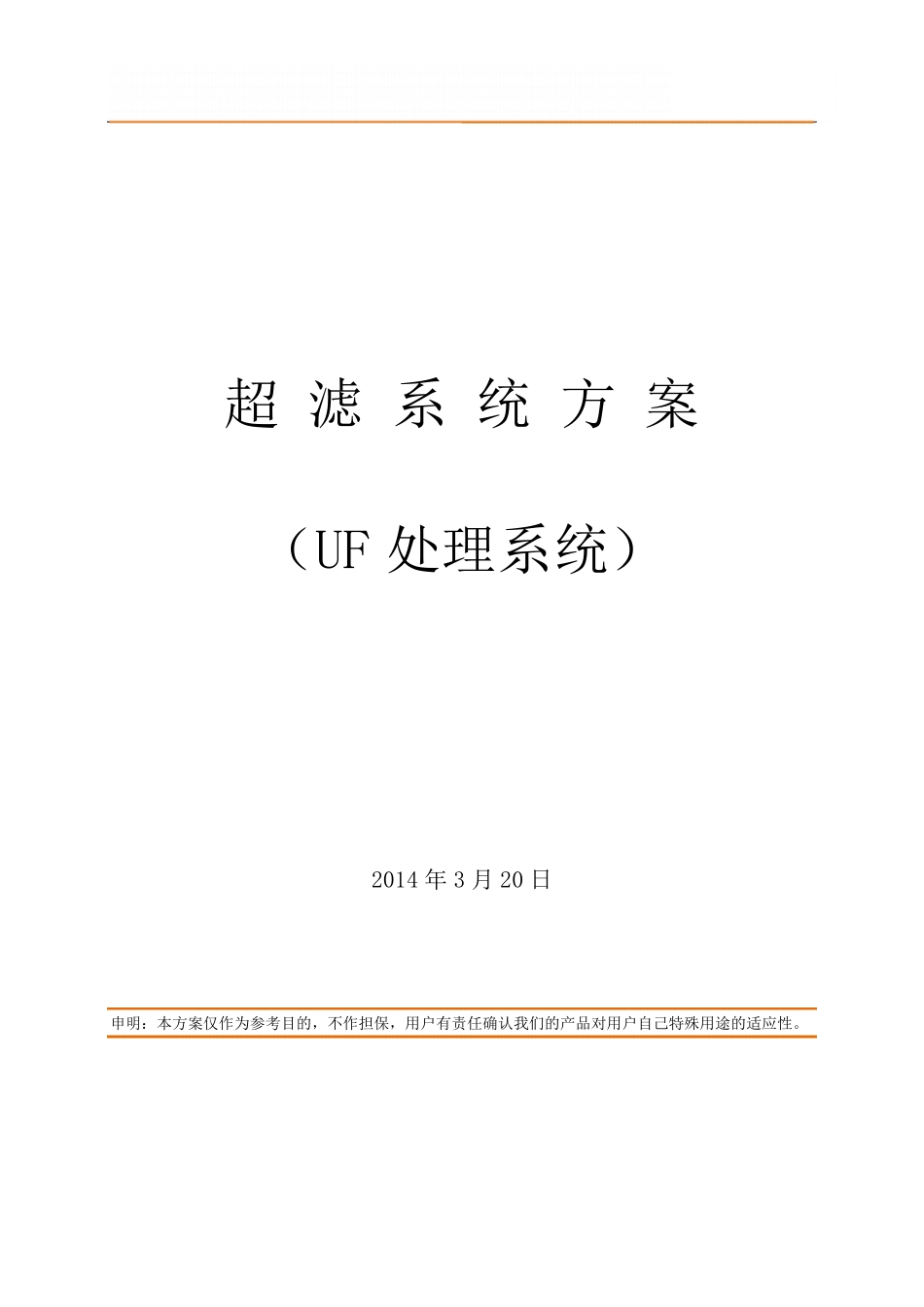

超 滤 系 统 方 案 （UF 处理系统） 2014 年3 月20 日 申明：本方案仅作为参考目的，不作担保，用户有责任确认我们的产品对用户自己特殊用途的适应性。 1 1.项目概况 1.1 水源：自来水 1.2 水量和水质参数 水量：超滤出水量30m³/h。 进水水质参数：按照城镇自来水水质设计。 1.3 超滤系统出水品质 出水浊度≦0.1NTU，悬浮物去除率≧99%，SDI≦1。 2.工艺流程及工艺说明 2.1 工艺流程 2.2 超滤水量平衡 3.系统设计参数 3.1 供水系统 设置 2 台供水泵，1 备 1 用。 供水泵流量：35m³/h 供水泵扬程：25m 3.2 预处理系统 1） 石英砂过滤器 过滤能力：35m³/h 过滤材质：石英砂 进水35m ³/h UF 系统 产水:30m ³/h 反洗:1m ³/h 浓水<4m ³/h 原水池 石英砂过滤器 活性炭过滤器 5 微米过滤器 UF 系统 成品水箱 5 微米精密过滤器 清洗泵 清洗水箱 反洗泵 反洗泵 增压泵 用水点 2 过滤形式：压力式 控制部分：手动/自动控制正、反洗 2）活性炭过滤器 过滤能力：35m³/h 过滤材质：活性炭 过滤形式：压力式 控制部分：手动/自动控制正、反洗 3）精密过滤器 过滤能力：35m³/h 过滤材质：PP 棉芯 滤形式：压力式 过滤精度：5 微米 3.3 超滤系统 3.3.1 超滤设计参数 1）膜组件 图1 超滤膜组件进出水口 2）膜组件参数： 型 号 UFc200AS 性 能 参 数 设计产水量 m3/h 2 设计产水通量 L/m2/h 80 膜材料 PVC 公称孔径 μm 0.01μm 截留分子量 Da 100,000 产水浊度 NTU ≦0.1 大肠杆菌去除率 ＞99.9999% 病毒去除率 ＞99.99% 使 用 条 过滤方式 内压错流过滤 进水最高压力 MPa 0.2 运行压力 MPa <0.15MPa 产水口 产水口 浓水口 进水口 3 件 工作温度范围 ℃ 5～40 PH 范围 2～13 尺 寸 重 量 有效膜面积 m2 24 组件外形尺寸 mm Φ200×1350 膜丝内/外径 mm 1.0/1.8 接口尺寸 mm Ø50 3）清洗条件设计 反 洗 反洗水源 超滤自产水 反洗频率 60 分钟一次（根据调试情况调整） 反洗时间 60s 反洗流量 设计产水量的2 倍 反洗动力 反洗泵（反洗压力<0.MPa） 反洗压力 <0.2MPa 加药反洗 每次反洗的时候利用计量泵往反洗水中加入5~15ppmNaClO 正 洗 正洗水源 原水 正洗频率 每次开机先冲洗1 分钟/每次反洗后 正洗时间 60s 正洗流量 原水泵流量 正洗动力 原水泵 ...
