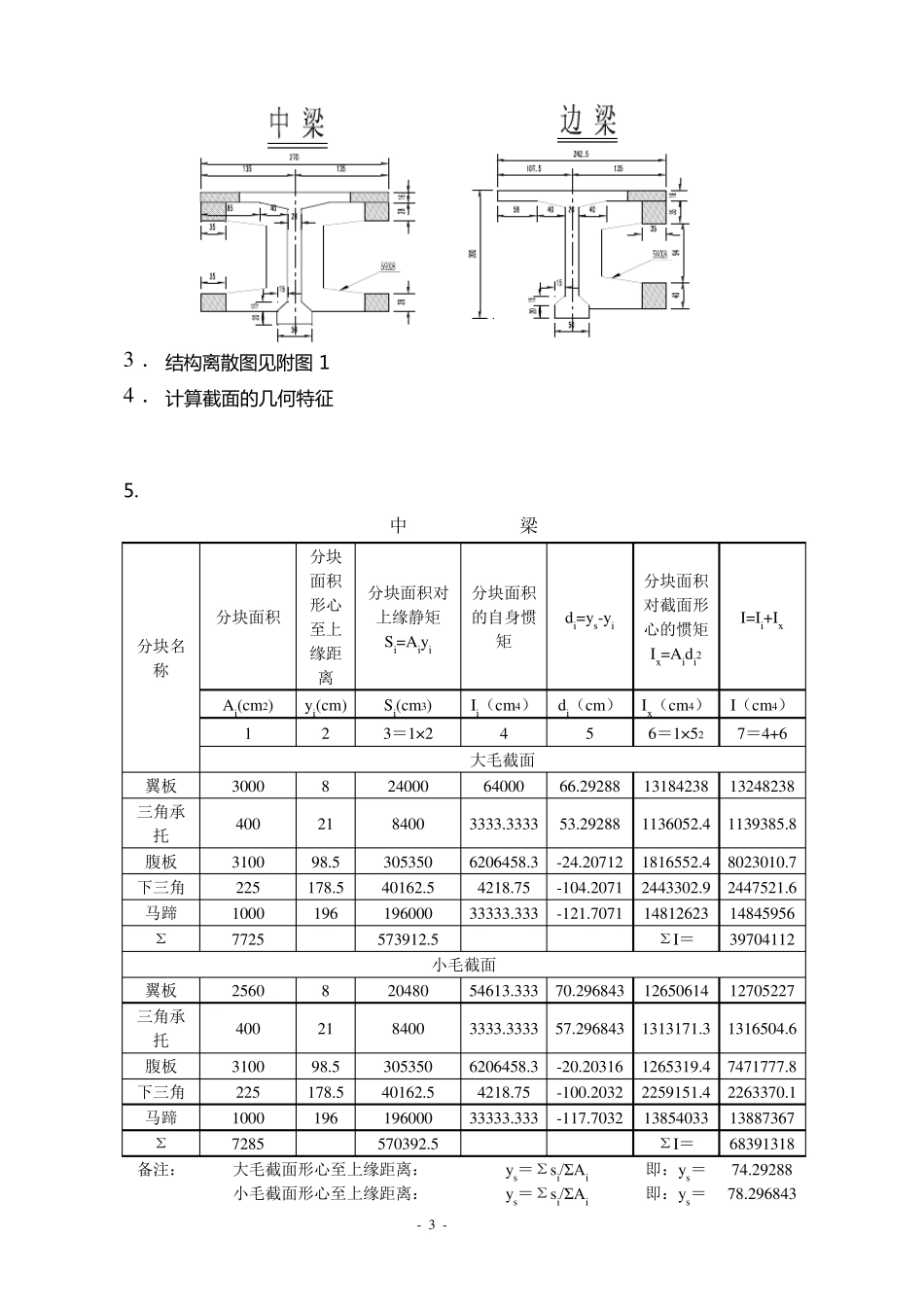

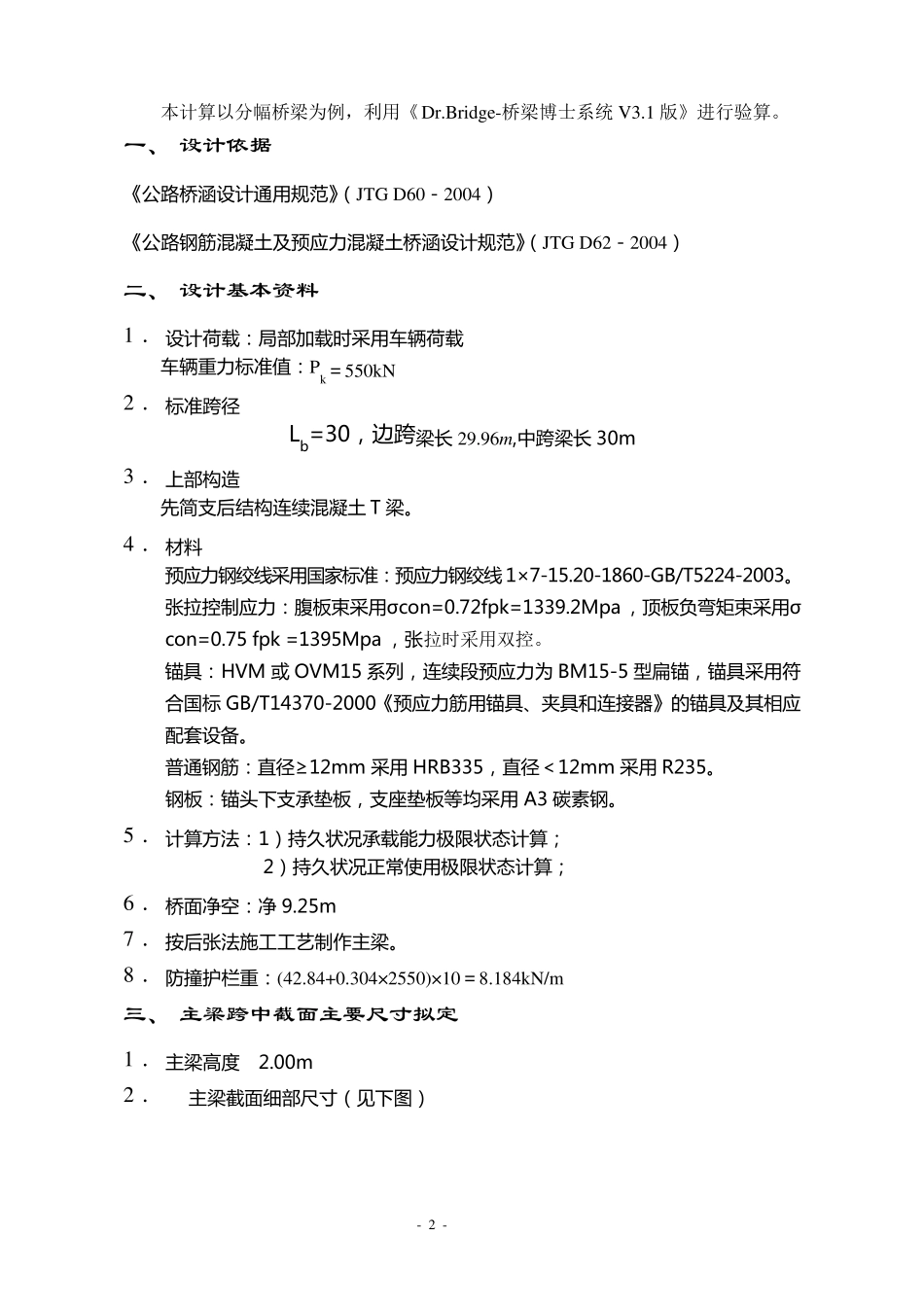

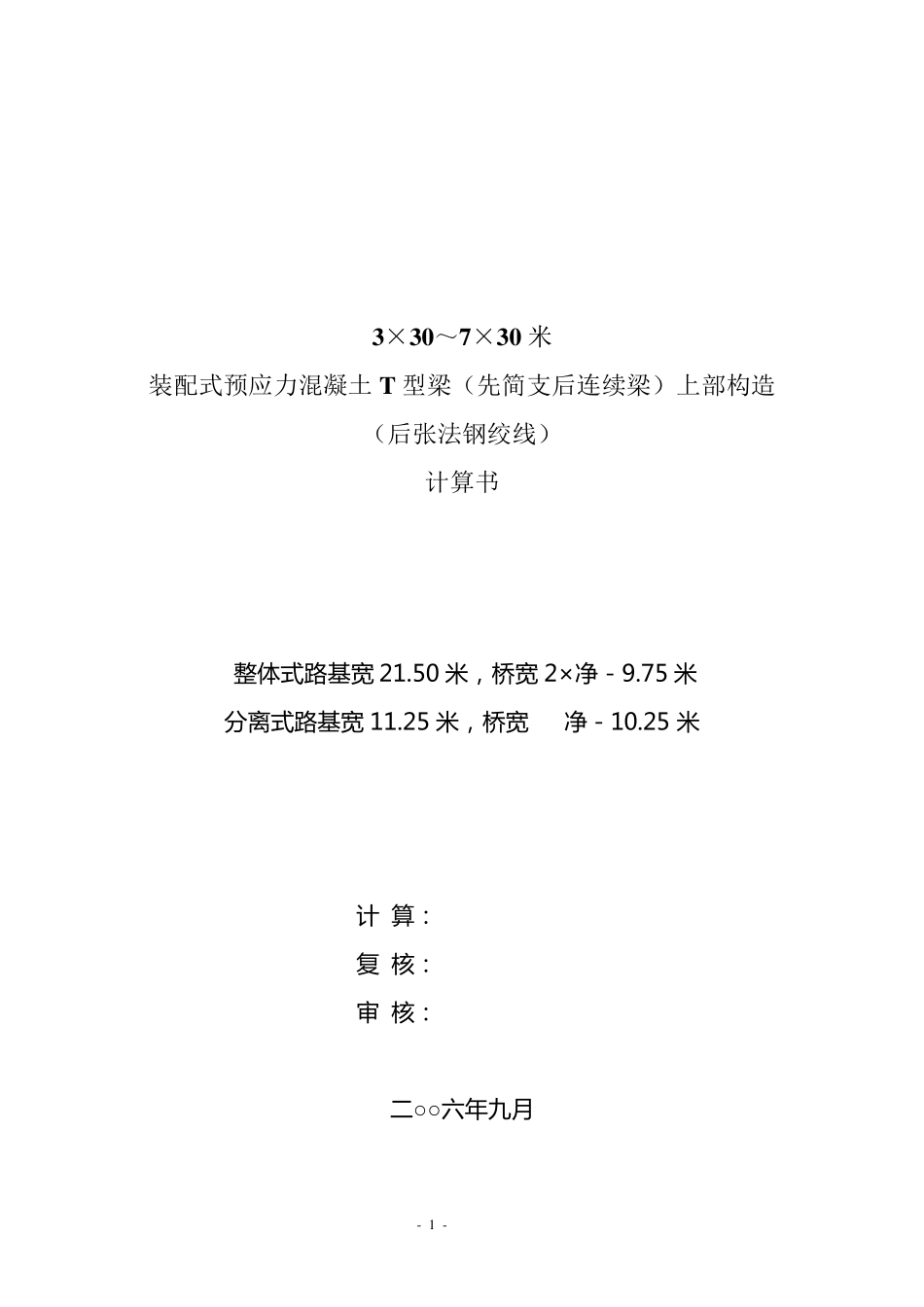

- 1 - 3×30~7×30 米 装配式预应力混凝土 T 型梁(先简支后连续梁)上部构造 (后张法钢绞线) 计算书 整 体 式 路 基 宽 21.50 米 , 桥 宽 2×净 - 9.75 米 分 离 式 路 基 宽 11.25 米 , 桥 宽 净 - 10.25 米 计 算 : 复 核 : 审 核 : 二 ○○六 年 九月 - 2 - 本计算以分幅桥梁为例,利用《Dr.Bridge-桥梁博士系统V3.1 版》进行验算。 一、 设计依据 《 公 路 桥 涵 设 计 通 用 规 范 》( JTG D60- 2004) 《 公 路 钢 筋 混 凝 土 及 预 应 力 混 凝 土 桥 涵 设 计 规 范 》( JTG D62- 2004) 二、 设计基本资料 1. 设 计 荷 载 : 局 部 加 载 时 采 用 车 辆 荷 载 车 辆 重 力 标 准 值 : Pk= 550kN 2. 标 准 跨 径 Lb=30, 边 跨 梁 长 29.96m,中 跨 梁 长 30m 3. 上 部 构 造 先 简 支 后 结 构 连 续 混 凝 土 T 梁 。 4. 材 料 预 应 力 钢 绞 线 采 用 国 家 标 准 : 预 应 力 钢 绞 线 1×7-15.20-1860-GB/T5224-2003。张 拉 控 制 应 力 : 腹 板 束 采 用 σcon=0.72fpk=1339.2Mpa , 顶 板 负 弯 矩 束 采 用 σcon=0.75 fpk =1395Mpa , 张 拉时采用双控。 锚 具 : HVM 或 OVM15 系 列 , 连 续 段 预 应 力 为 BM15-5 型 扁 锚 , 锚 具 采 用 符合 国 标 GB/T14370-2000《 预 应 力 筋 用 锚 具 、夹 具 和 连 接 器 》 的 锚 具 及 其 相 应配 套 设 备 。 普 通 钢 筋 : 直 径 ≥12mm 采 用 HRB335, 直 径 < 12mm 采 用 R235。 钢 板 : 锚 头 下 支 承 垫 板 , 支 座 垫 板 等 均 采 用A3 碳 素 钢 。 5. 计 算 方 法 : 1) 持 久 状 况 承 载 能 力 极 限 状 态 计 算 ; 2) 持 久 状 况 正 常 使 用 极 限 状 态 计 算 ; 6. 桥 面 净空: 净 9.25m 7. 按后 张 法 施工工艺制 作主梁 。 8. 防撞护栏重 : (42.84+0.304× 2550)× 10= 8.184kN/m 三、 主梁跨中截面主要尺寸拟定 1. 主梁 高度 2.00m 2. 主梁 截面 细部 尺寸( 见下 图) - 3 - 3. 结 构 离 散 图 见 ...
