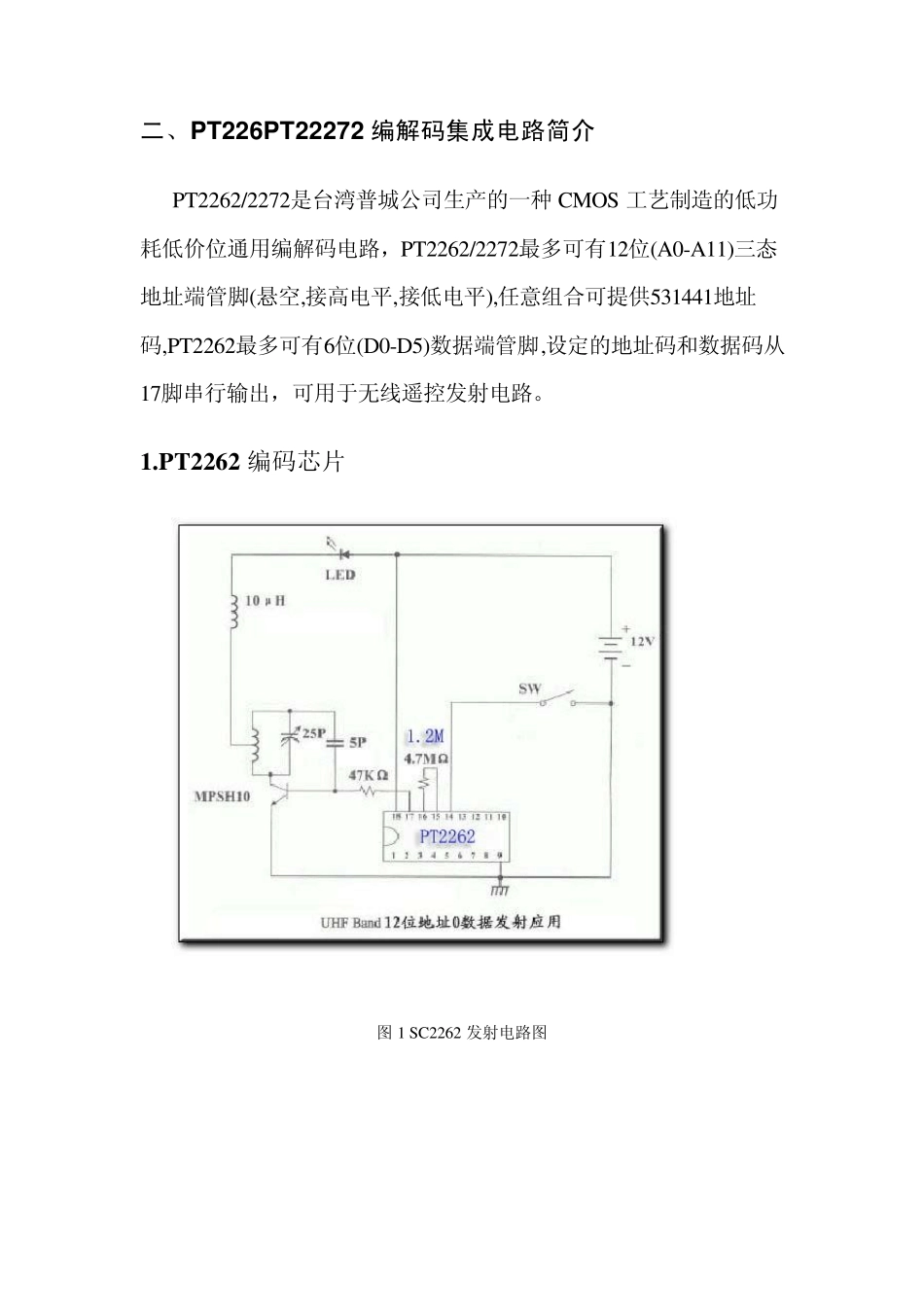

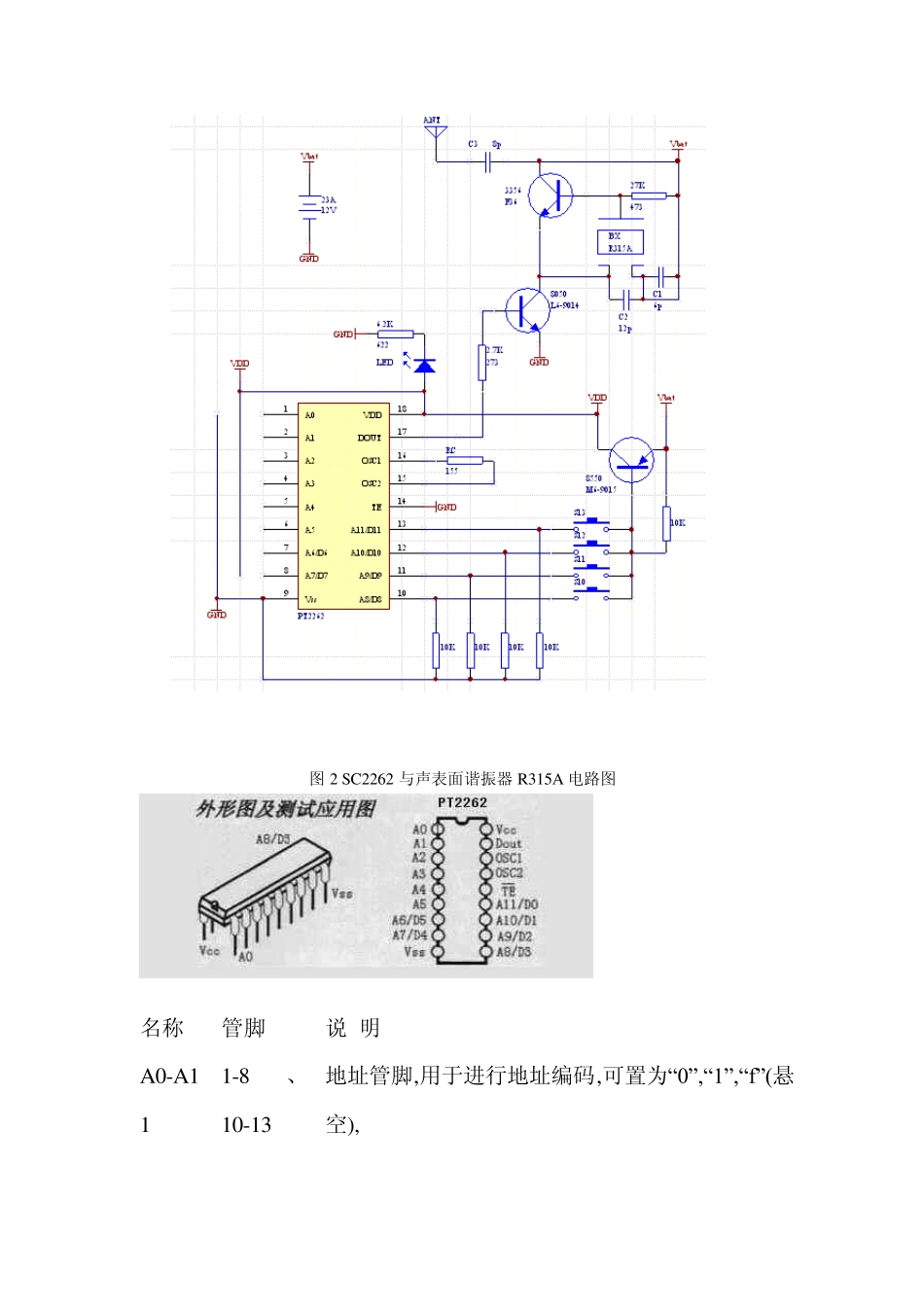

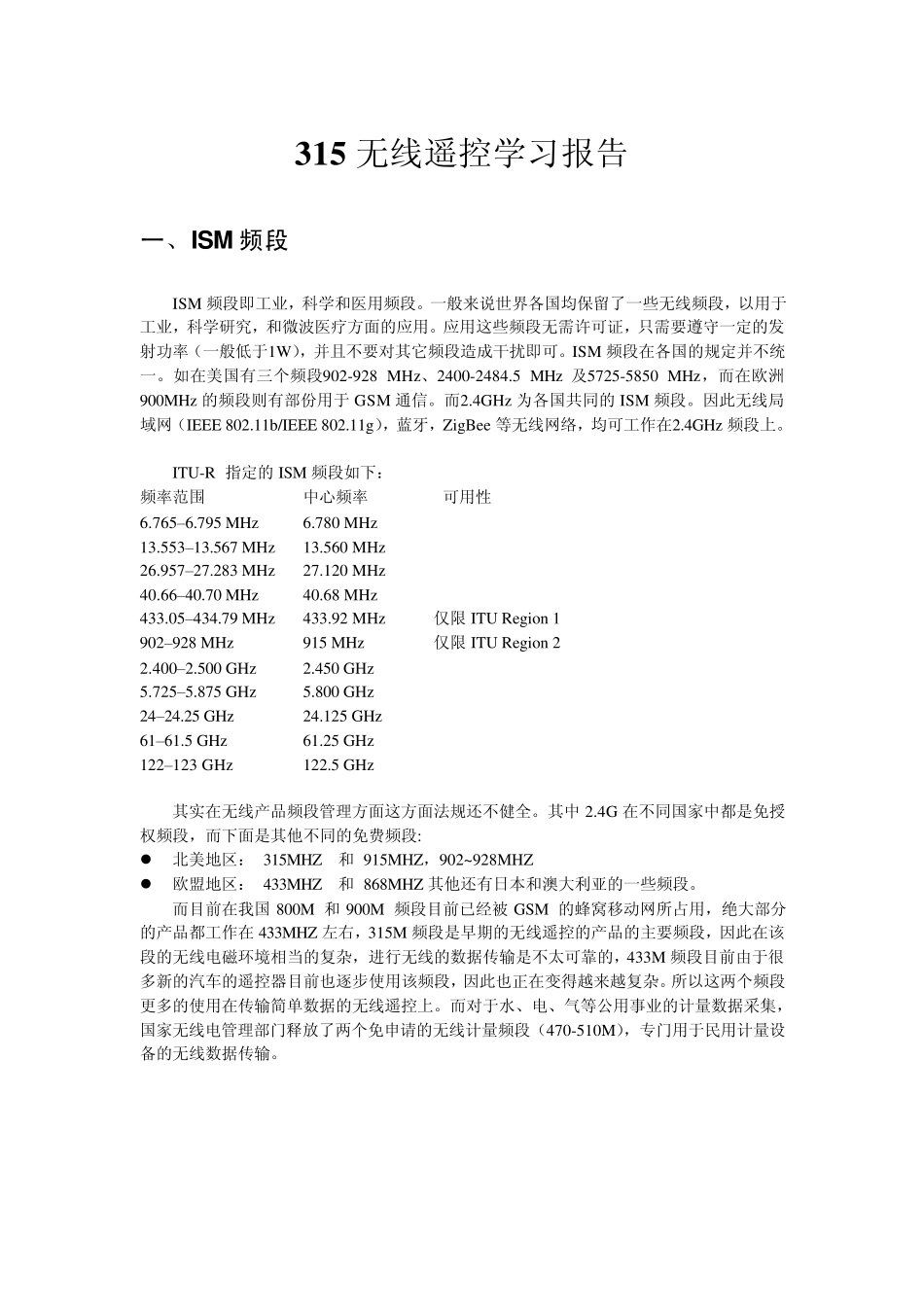

3 1 5 无线遥控学习报告 一、ISM 频段 ISM 频段即工业,科学和医用频段。一般来说世界各国均保留了一些无线频段,以用于工业,科学研究,和微波医疗方面的应用。应用这些频段无需许可证,只需要遵守一定的发射功率(一般低于1W),并且不要对其它频段造成干扰即可。ISM 频段在各国的规定并不统一。如在美国有三个频段902-928 MHz、2400-2484.5 MHz 及5725-5850 MHz,而在欧洲900MHz 的频段则有部份用于GSM 通信。而2.4GHz 为各国共同的ISM 频段。因此无线局域网(IEEE 802.11b/IEEE 802.11g),蓝牙,ZigBee 等无线网络,均可工作在2.4GHz 频段上。 ITU-R 指定的ISM 频段如下: 频率范围 中心频率 可用性 6.765–6.795 MHz 6.780 MHz 13.553–13.567 MHz 13.560 MHz 26.957–27.283 MHz 27.120 MHz 40.66–40.70 MHz 40.68 MHz 433.05–434.79 MHz 433.92 MHz 仅限 ITU Region 1 902–928 MHz 915 MHz 仅限 ITU Region 2 2.400–2.500 GHz 2.450 GHz 5.725–5.875 GHz 5.800 GHz 24–24.25 GHz 24.125 GHz 61–61.5 GHz 61.25 GHz 122–123 GHz 122.5 GHz 其实在无线产品频段管理方面这方面法规还不健全。其中 2.4G 在不同国家中都是免授权频段,而下面是其他不同的免费频段: 北美地区: 315MHZ 和 915MHZ,902~928MHZ 欧盟地区: 433MHZ 和 868MHZ 其他还有日本和澳大利亚的一些频段。 而目前在我国800M 和900M 频段目前已经被 GSM 的蜂窝移动网所占用,绝大部分的产品都工作在433MHZ 左右,315M 频段是早期的无线遥控的产品的主要频段,因此在该段的无线电磁环境相当的复杂,进行无线的数据传输是不太可靠的,433M 频段目前由于很多新的汽车的遥控器目前也逐步使用该频段,因此也正在变得越来越复杂。所以这两个频段更多的使用在传输简单数据的无线遥控上。而对于水、电、气等公用事业的计量数据采集,国家无线电管理部门释放了两个免申请的无线计量频段(470-510M),专门用于民用计量设备的无线数据传输。 二、PT226PT22272 编解码集成电路简介 PT2262/2272是台湾普城公司生产的一种CMOS 工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控...
