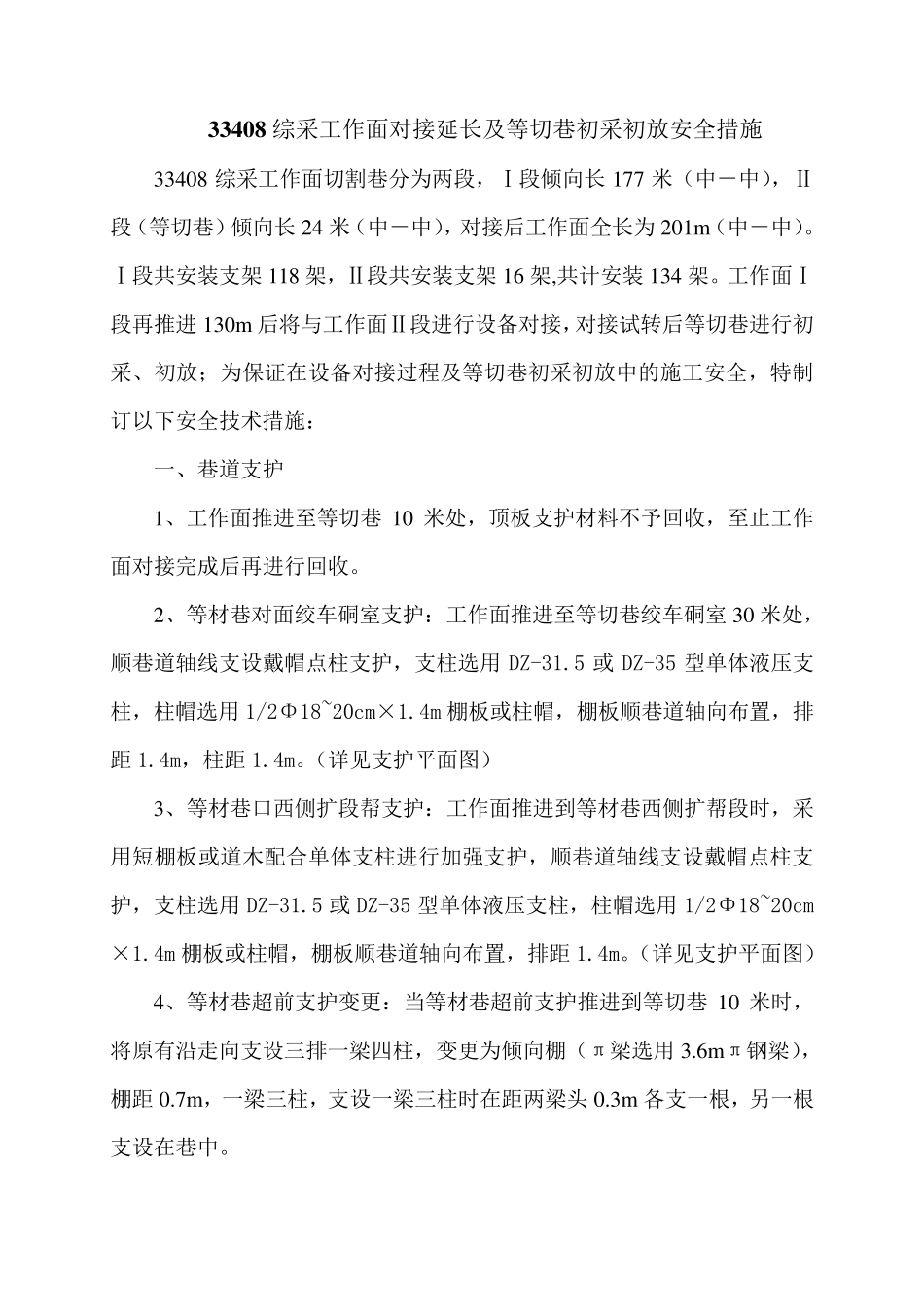

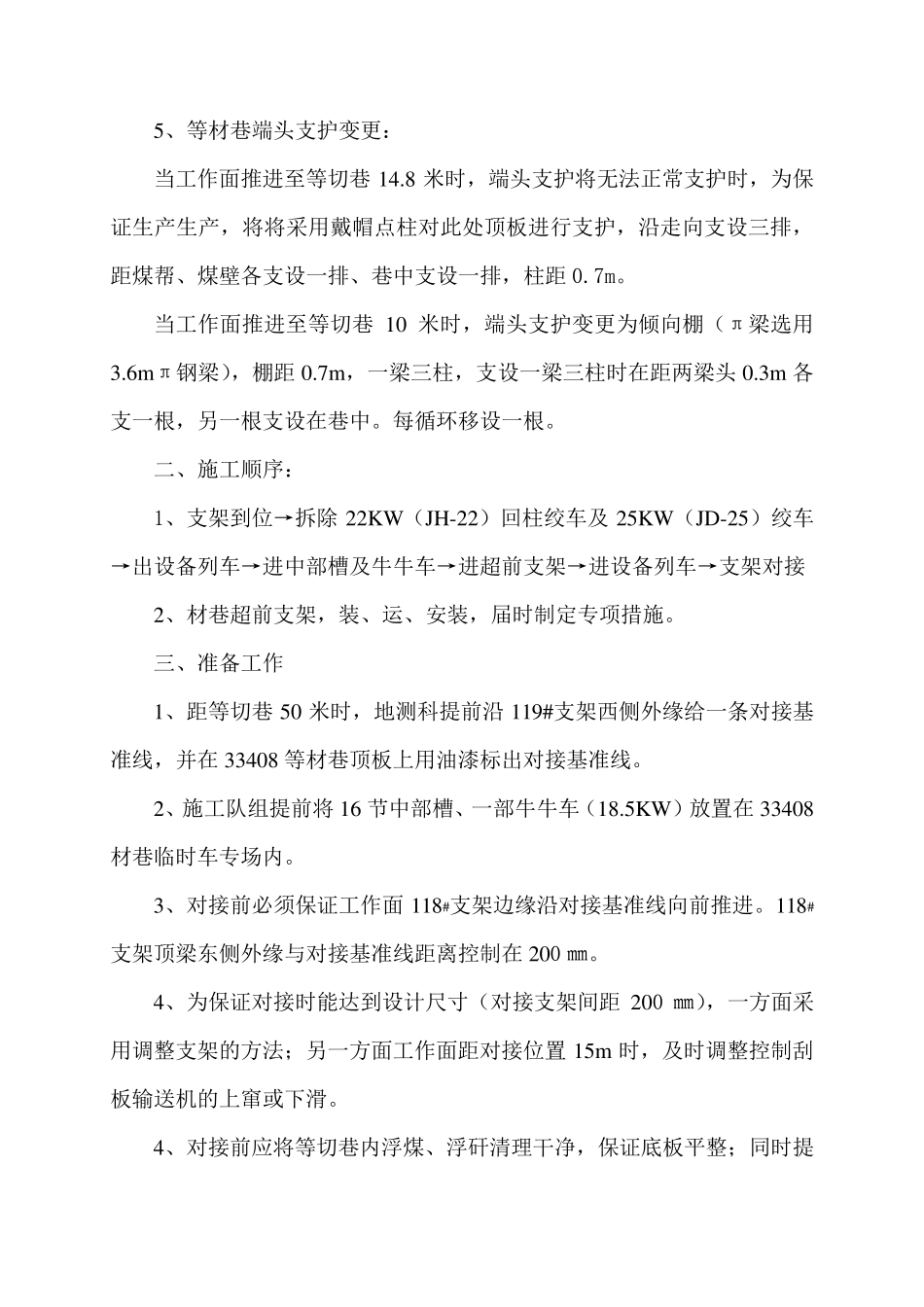

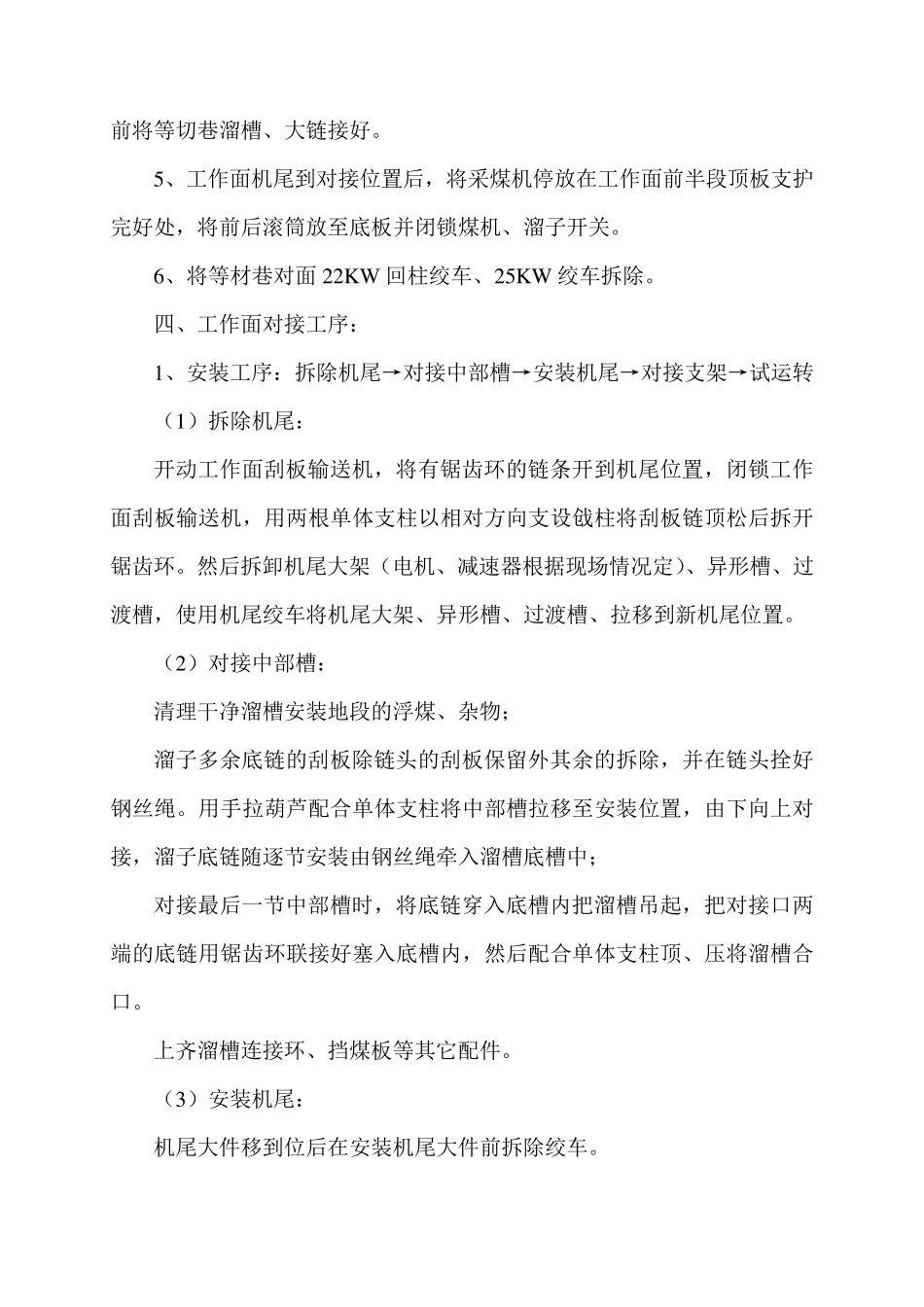

3 3 4 0 8 综采工作面对接延长及等切巷初采初放安全措施 33408 综采工作面切割巷分为两段,Ⅰ段倾向长177 米(中-中),Ⅱ段(等切巷)倾向长24 米(中-中),对接后工作面全长为201m(中-中)。Ⅰ段共安装支架118 架,Ⅱ段共安装支架16 架,共计安装134 架。工作面Ⅰ段再推进130m 后将与工作面Ⅱ段进行设备对接,对接试转后等切巷进行初采、初放;为保证在设备对接过程及等切巷初采初放中的施工安全,特制订以下安全技术措施: 一、巷道支护 1、工作面推进至等切巷10 米处,顶板支护材料不予回收,至止工作面对接完成后再进行回收。 2、等材巷对面绞车硐室支护:工作面推进至等切巷绞车硐室30 米处,顺巷道轴线支设戴帽点柱支护,支柱选用DZ-31.5 或DZ-35 型单体液压支柱,柱帽选用1/2Φ18~20cm×1.4m 棚板或柱帽,棚板顺巷道轴向布置,排距 1.4m,柱距 1.4m。(详见支护平面图) 3、等材巷口西侧扩段帮支护:工作面推进到等材巷西侧扩帮段时,采用短棚板或道木配合单体支柱进行加强支护,顺巷道轴线支设戴帽点柱支护,支柱选用DZ-31.5 或DZ-35 型单体液压支柱,柱帽选用1/2Φ18~20cm×1.4m 棚板或柱帽,棚板顺巷道轴向布置,排距 1.4m。(详见支护平面图) 4、等材巷超前支护变更:当等材巷超前支护推进到等切巷10 米时,将原有沿走向支设三排一梁四柱,变更为倾向棚(π梁选用3.6m π钢梁),棚距 0.7m ,一梁三柱,支设一梁三柱时在距两梁头 0.3m 各支一根,另一根支设在巷中。 5、等材巷端头支护变更: 当工作面推进至等切巷14.8 米时,端头支护将无法正常支护时,为保证生产生产,将将采用戴帽点柱对此处顶板进行支护,沿走向支设三排,距煤帮、煤壁各支设一排、巷中支设一排,柱距0.7m。 当工作面推进至等切巷10 米时,端头支护变更为倾向棚(π梁选用3.6mπ钢梁),棚距0.7m,一梁三柱,支设一梁三柱时在距两梁头0.3m各支一根,另一根支设在巷中。每循环移设一根。 二、施工顺序: 1、支架到位→拆除 22KW(JH-22)回柱绞车及 25KW(JD-25)绞车→出设备列车→进中部槽及牛牛车→进超前支架→进设备列车→支架对接 2、材巷超前支架,装、运、安装,届时制定专项措施。 三、准备工作 1、距等切巷50 米时,地测科提前沿119#支架西侧外缘给一条对接基准线,并在 33408 等材巷顶板上用油漆标出对接基准线。 2、施工队组提前将16 节中部槽、一部牛牛车(18.5KW)放置在 33408材巷临时车...
