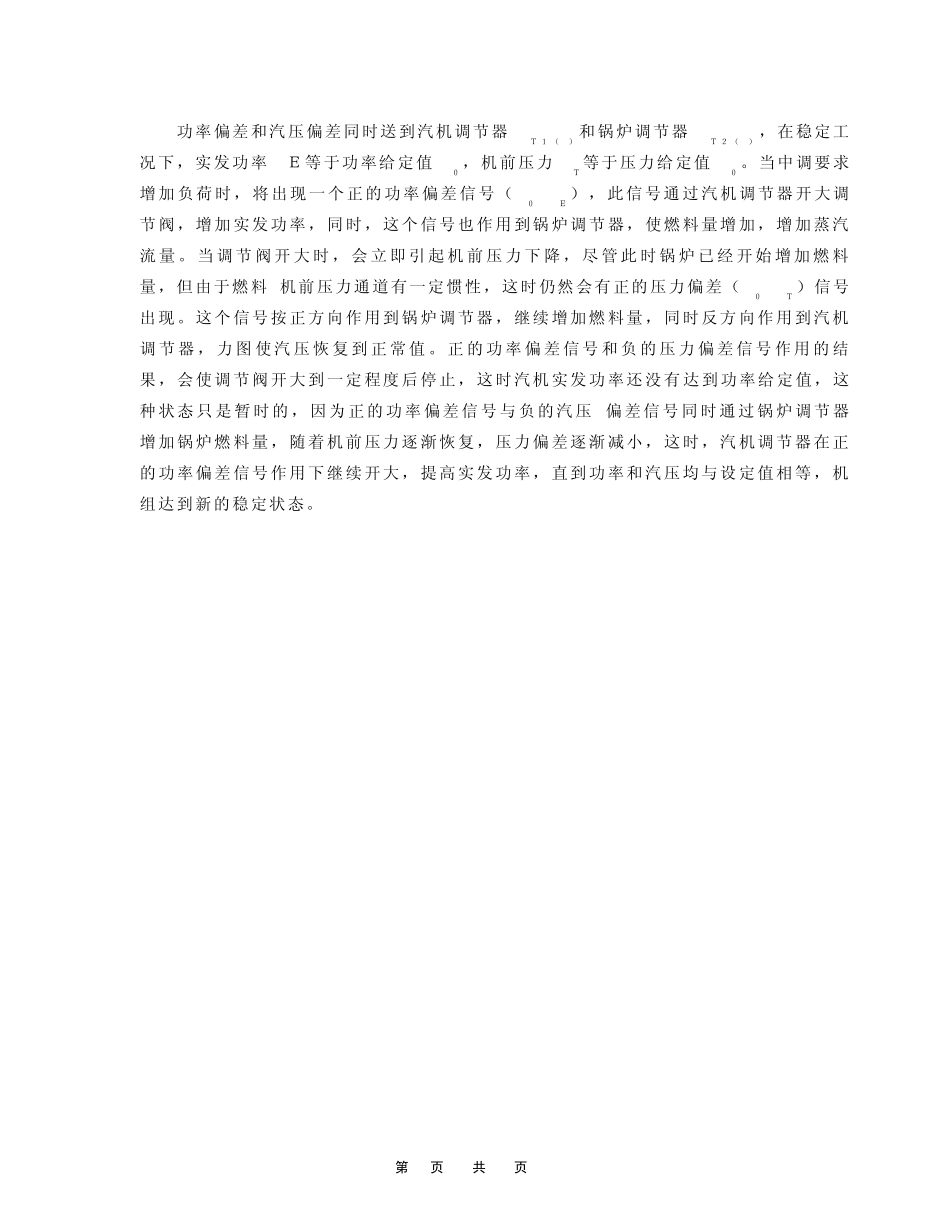

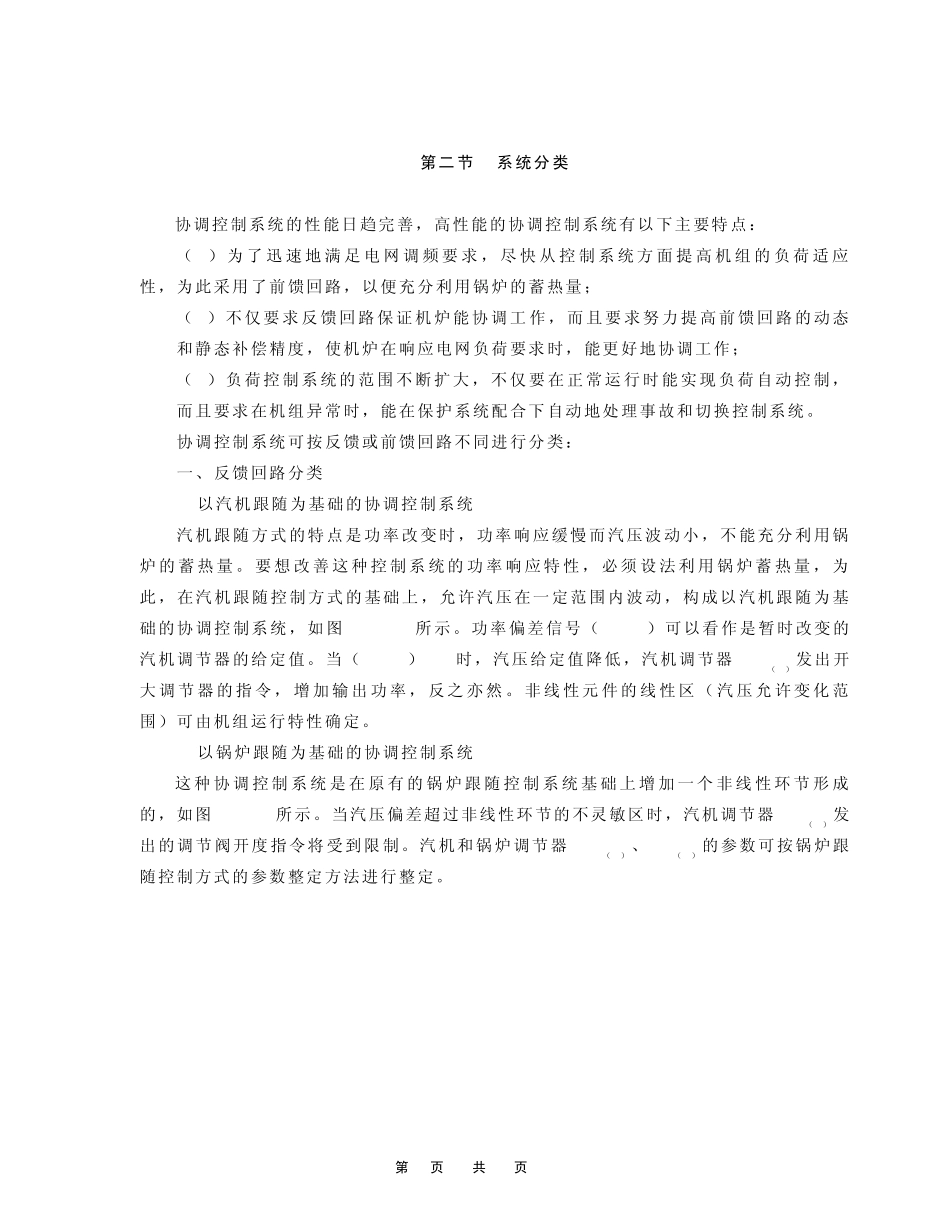

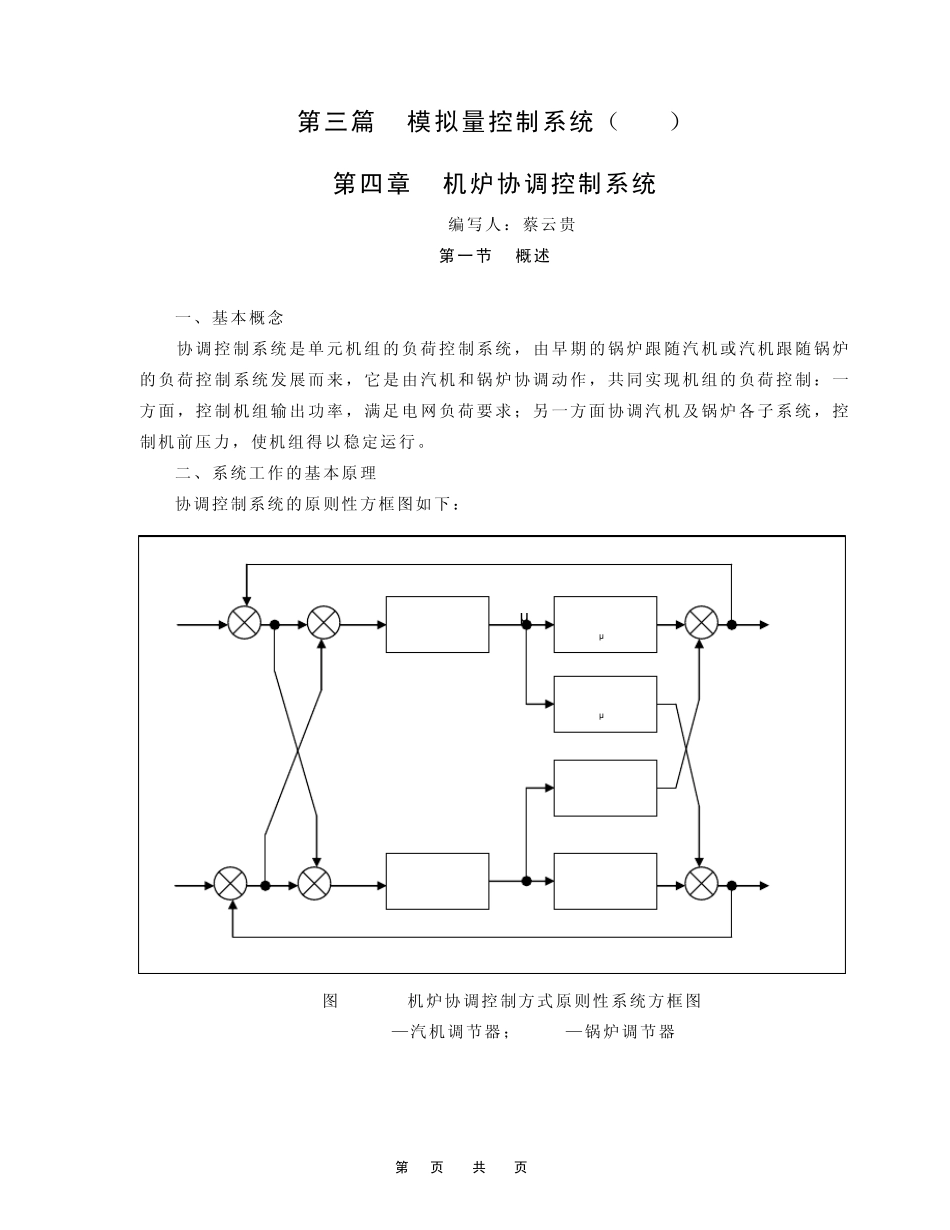

第 1 页 共 15 页 第三篇 模拟量控制系统（MCS） 第四章 机炉协调控制系统 编写人：蔡云贵 第一节 概述 一、基本概念 协调控制系统是单元机组的负荷控制系统，由早期的锅炉跟随汽机或汽机跟随锅炉的负荷控制系统发展而来，它是由汽机和锅炉协调动作，共同实现机组的负荷控制：一方面，控制机组输出功率，满足电网负荷要求；另一方面协调汽机及锅炉各子系统，控制机前压力，使机组得以稳定运行。 二、系统工作的基本原理 协调控制系统的原则性方框图如下： - N0 + + + μT + NE - + + + P0 + + + + + PT M - 图3-4-1 机炉协调控制方式原则性系统方框图 WT1(S)—汽机调节器；WT2(S)—锅炉调节器 WNμ (S) WPμ (S) WNM(S) WPM(S) WT2(S) WT1(S) 第 2 页 共 15 页 功率偏差和汽压偏差同时送到汽机调节器WＴ１（s）和锅炉调节器WＴ２（s），在稳定工况下，实发功率NＥ等于功率给定值N０，机前压力PＴ等于压力给定值P０。当中调要求增加负荷时，将出现一个正的功率偏差信号（N０-NＥ），此信号通过 汽机调节器开大调节阀，增加实发功率，同时，这个信号也作用到锅炉调节器，使燃料量增加，增加蒸汽流 量 。 当 调节阀 开 大 时，会 立 即 引 起 机前压力下降 ，尽 管 此 时锅炉已 经 开 始 增 加 燃 料量，但由于燃料-机前压力通道有一定惯性，这时仍然会有正的压力偏差（P０-PＴ）信号出现。这个信号按正方向作用到锅炉调节器，继续增加燃料量，同时反方向作用到汽机调节器，力图 使 汽压恢 复 到正 常 值。 正 的 功率偏差信 号 和负 的 压力偏差信 号 作 用 的 结果，会使调节阀开大到一定程度后停止，这时汽机实发功率还没有 达到功率给定值，这种 状态 只 是 暂时的 ，因 为 正的 功率偏差信 号 与 负 的汽压[偏差信 号 同时通过 锅炉调节器增加锅炉燃料量，随着机前压力逐渐恢复，压力偏差逐渐减小，这时，汽机调节器在正的功率偏差信号作用下继续开大，提高实发功率，直到功率和汽压均与设定值相等，机组达到新的稳定状态。 第 3 页 共 15 页 第二节 系统分类 协调控制系统的性能日趋完善，高性能的协调控制系统有以下主要特点： （1）为了迅速地满足电网调频要求，尽快从控制系统方面提高机组的负荷适应性，为此采用了前馈回路，以便充分利用锅炉的蓄热量； （2）不仅要求反馈回路保证机炉能协调工作，而且要求...
