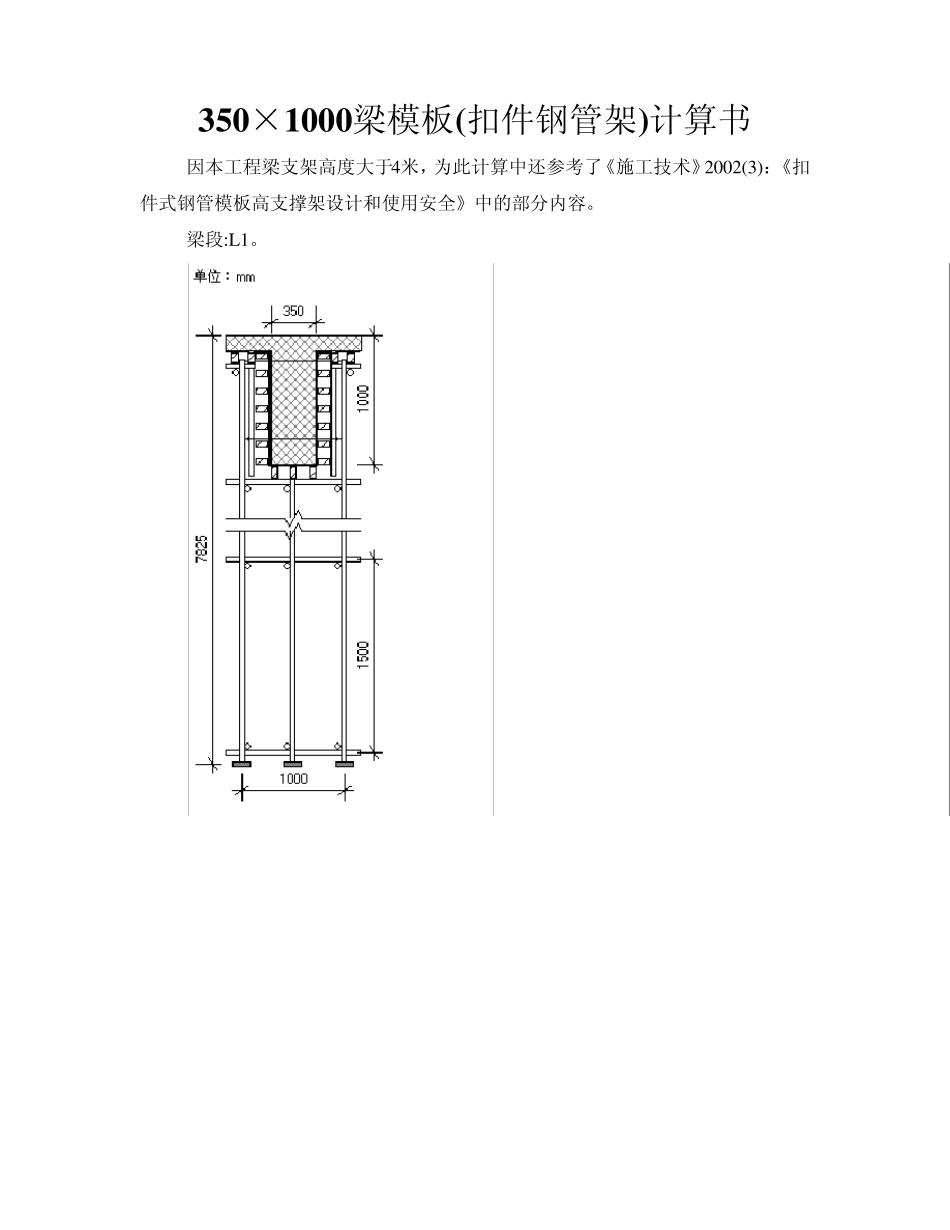

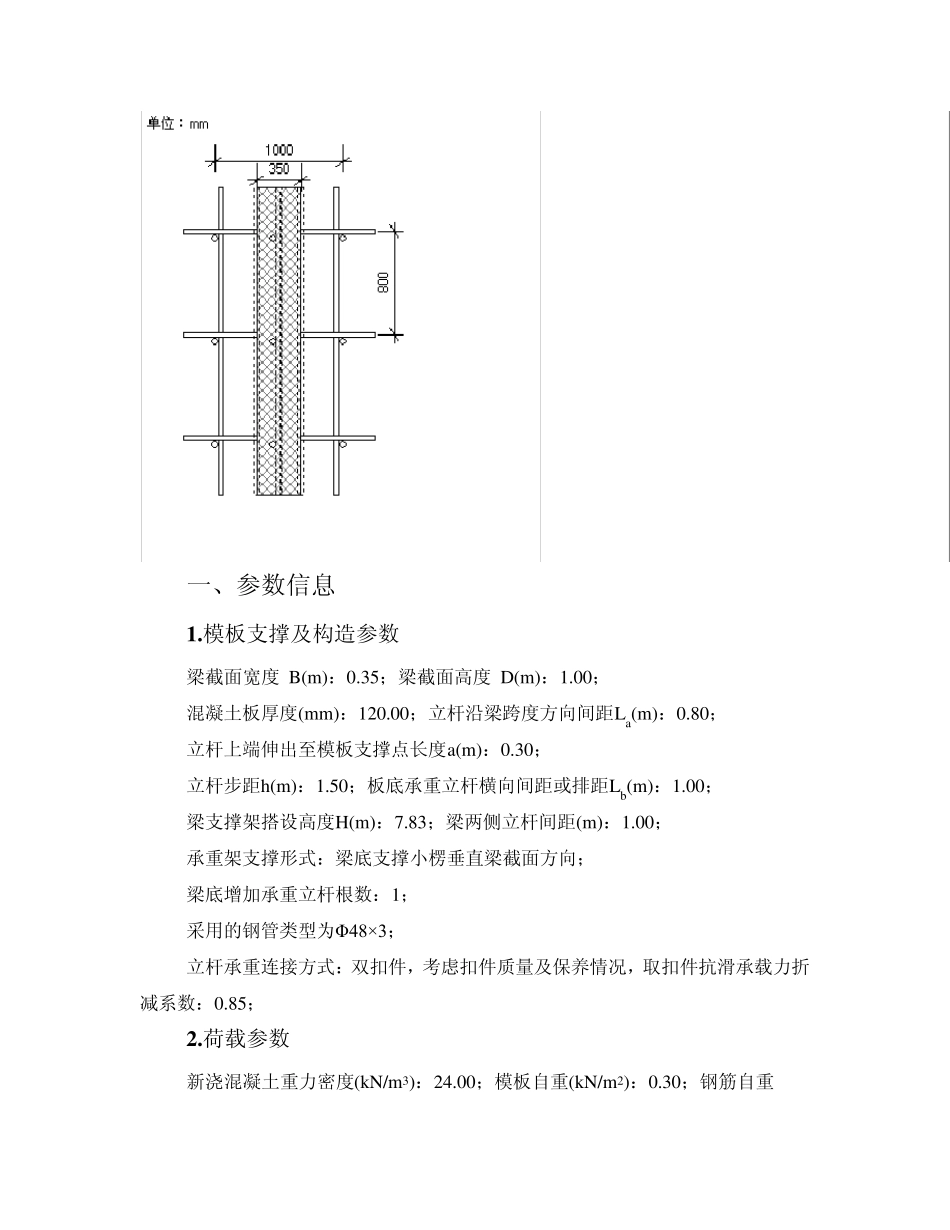

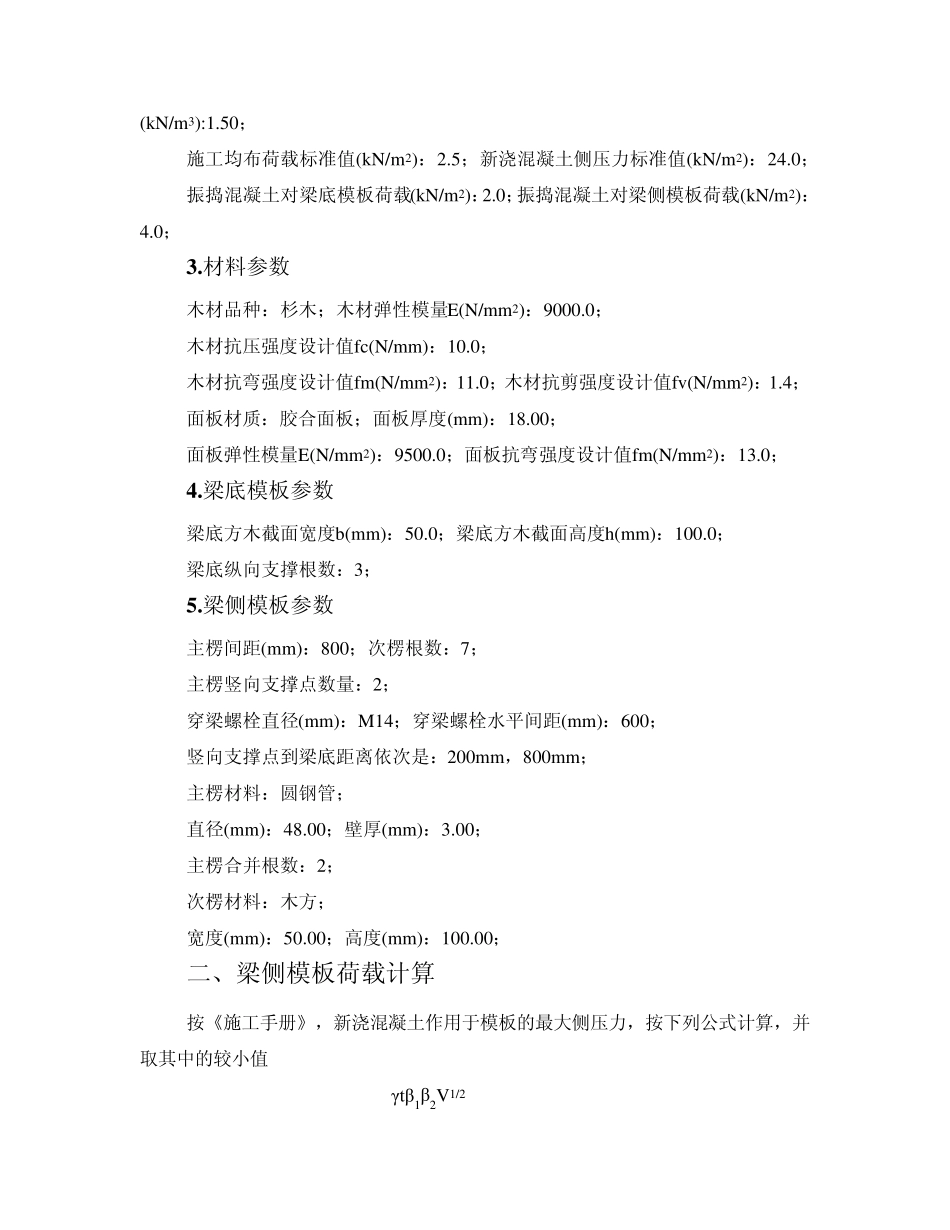

3 5 0 ×1 0 0 0 梁模板(扣件钢管架)计算书 因本工程梁支架高度大于4米,为此计算中还参考了《施工技术》2002(3):《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。 梁段:L 1。 一、参数信息 1 .模板支撑及构造参数 梁截面宽度 B(m ):0.35;梁截面高度 D(m ):1.00; 混凝土板厚度(m m ):120.00;立杆沿梁跨度方向间距La(m ):0.80; 立杆上端伸出至模板支撑点长度a(m ):0.30; 立杆步距h(m ):1.50;板底承重立杆横向间距或排距Lb(m ):1.00; 梁支撑架搭设高度H(m ):7.83;梁两侧立杆间距(m ):1.00; 承重架支撑形式:梁底支撑小楞垂直梁截面方向; 梁底增加承重立杆根数:1; 采用的钢管类型为Φ48×3; 立杆承重连接方式:双扣件,考虑扣件质量及保养情况,取扣件抗滑承载力折减系数:0.85; 2 .荷载参数 新浇混凝土重力密度(kN/m 3):24.00;模板自重(kN/m 2):0.30;钢筋自重(kN/m3):1.50; 施工均布荷载标准值(kN/m2):2.5;新浇混凝土侧压力标准值(kN/m2):24.0; 振捣混凝土对梁底模板荷载(kN/m2):2.0;振捣混凝土对梁侧模板荷载(kN/m2):4.0; 3 .材料参数 木材品种:杉木;木材弹性模量E(N/mm2):9000.0; 木材抗压强度设计值fc(N/mm):10.0; 木材抗弯强度设计值fm(N/mm2):11.0;木材抗剪强度设计值fv(N/mm2):1.4; 面板材质:胶合面板;面板厚度(mm):18.00; 面板弹性模量E(N/mm2):9500.0;面板抗弯强度设计值fm(N/mm2):13.0; 4 .梁底模板参数 梁底方木截面宽度b(mm):50.0;梁底方木截面高度h(mm):100.0; 梁底纵向支撑根数:3; 5 .梁侧模板参数 主楞间距(mm):800;次楞根数:7; 主楞竖向支撑点数量:2; 穿梁螺栓直径(mm):M14;穿梁螺栓水平间距(mm):600; 竖向支撑点到梁底距离依次是:200mm,800mm; 主楞材料:圆钢管; 直径(mm):48.00;壁厚(mm):3.00; 主楞合并根数:2; 次楞材料:木方; 宽度(mm):50.00;高度(mm):100.00; 二、梁侧模板荷载计算 按《施工手册》,新浇混凝土作用于模板的最大侧压力,按下列公式计算,并取其中的较小值: F=0.22γtβ1β2V1/2 F=γH 其中 γ -- 混凝土的重力密度,取24.000kN/m3; t -- 新浇混凝土的初凝时间,取3.000h; T -- 混凝土的入模温度,取25.000℃; V -- 混凝土的浇筑速度,取1.500m/h; H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.000m; β1...
