35kV级油浸式变压器安装使用说明书

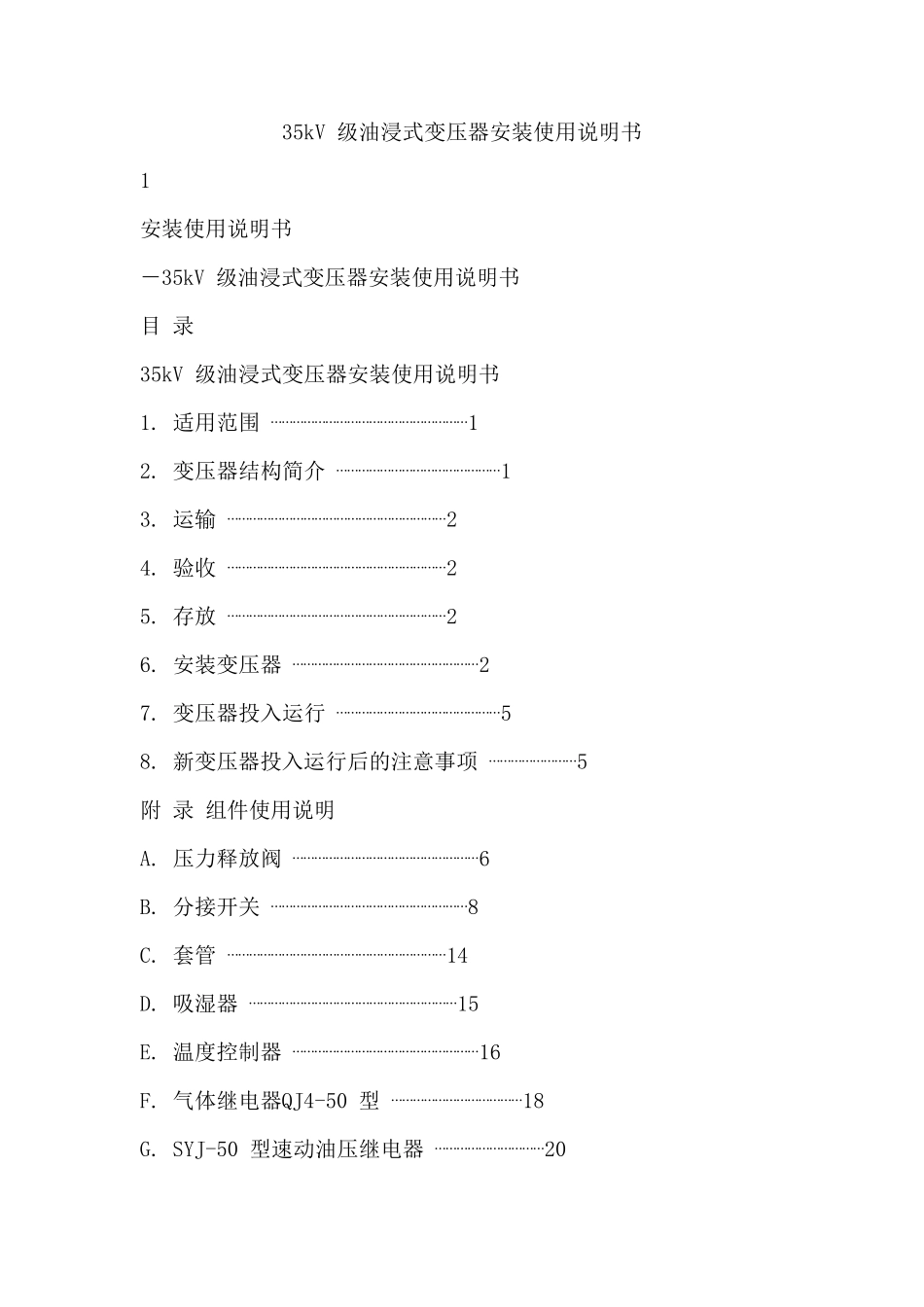

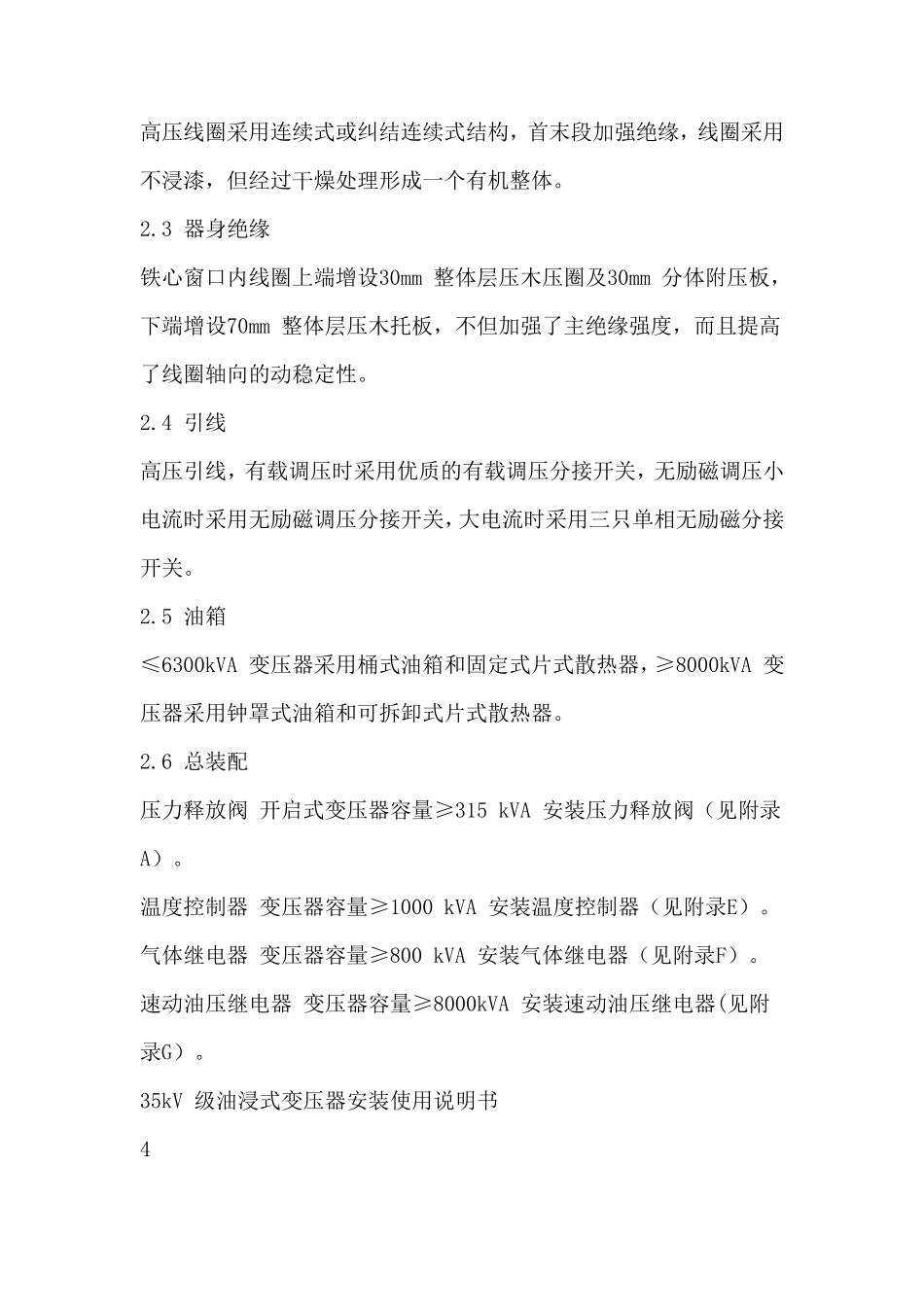

35kV 级油浸式变压器安装使用说明书 1 安装使用说明书 －35kV 级油浸式变压器安装使用说明书 目 录 35kV 级油浸式变压器安装使用说明书 1. 适用范围 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 1 2. 变压器结构简介 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 1 3. 运输 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 2 4. 验收 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 2 5. 存放 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 2 6. 安装变压器 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 2 7. 变压器投入运行 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 5 8. 新变压器投入运行后的注意事项 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 5 附 录 组件使用说明 A. 压力释放阀 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 6 B. 分接开关 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 8 C. 套管 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 14 D. 吸湿器 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 15 E. 温度控制器 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 16 F. 气体继电器QJ4-50 型 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 18 G. SYJ-50 型速动油压继电器 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 20 H. 指针式油位计 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 22 35kV 级油浸式变压器安装使用说明书 3 35kV 级油浸式变压器安装使用说明书 1 适用范围 1.1 本说明书适用于35kV 级油浸式变压器。 1.2 产品型号说明 S F S Z 9 - □ / □ 高压绕组电压等级（kV） 额定容量 (kVA) 性能水平代号 调压方式：有表示有载调压，无表示是无励磁调压 绕组数：有表示三绕组，无表示双绕组 冷却方式：有表示风冷，无表示自冷 三相变压器 2 变压器结构简介 2.1 铁心 铁心材料选用优质高磁导冷轧取向硅钢片，全斜接缝，步进式三级接缝，无孔...
