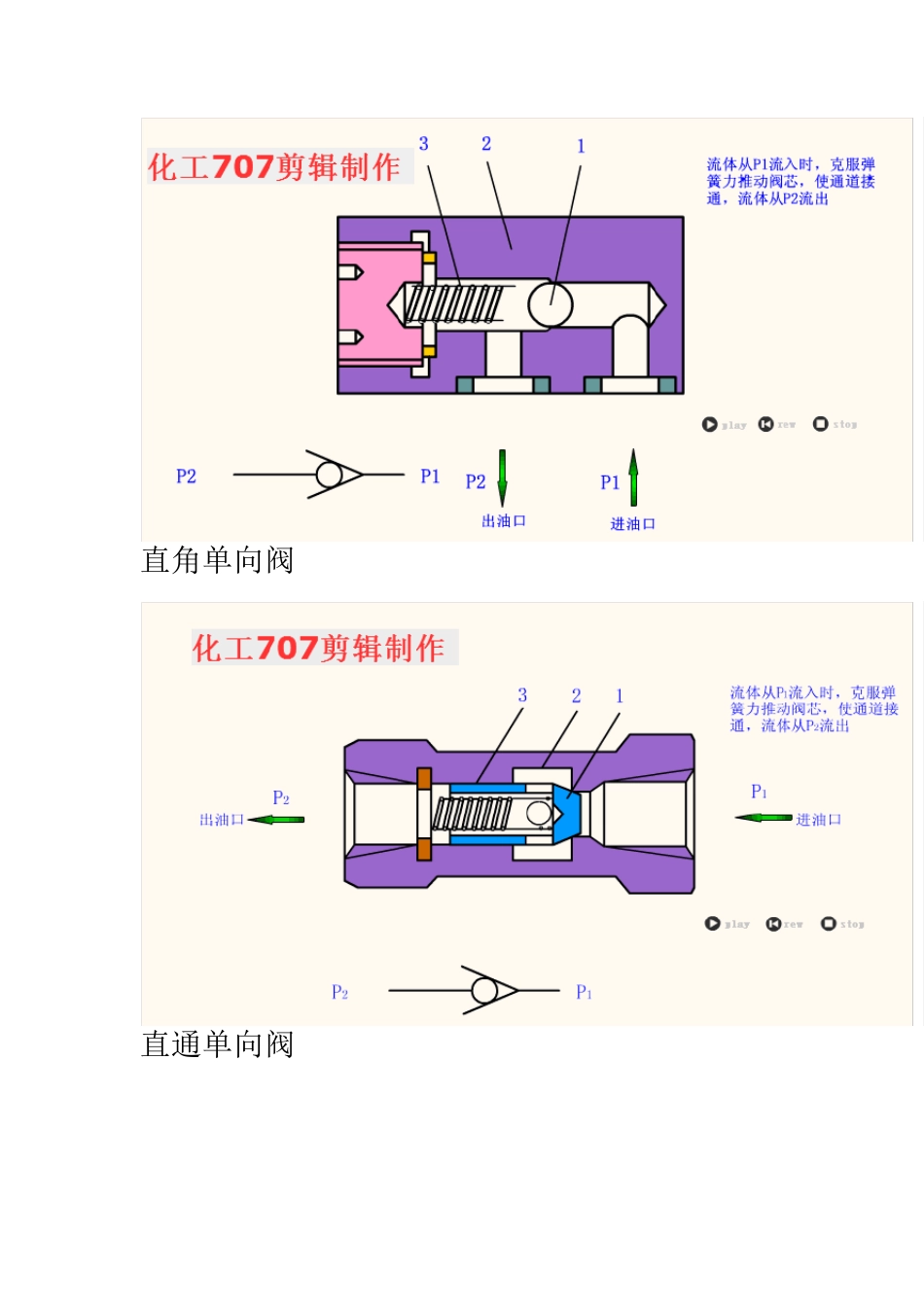

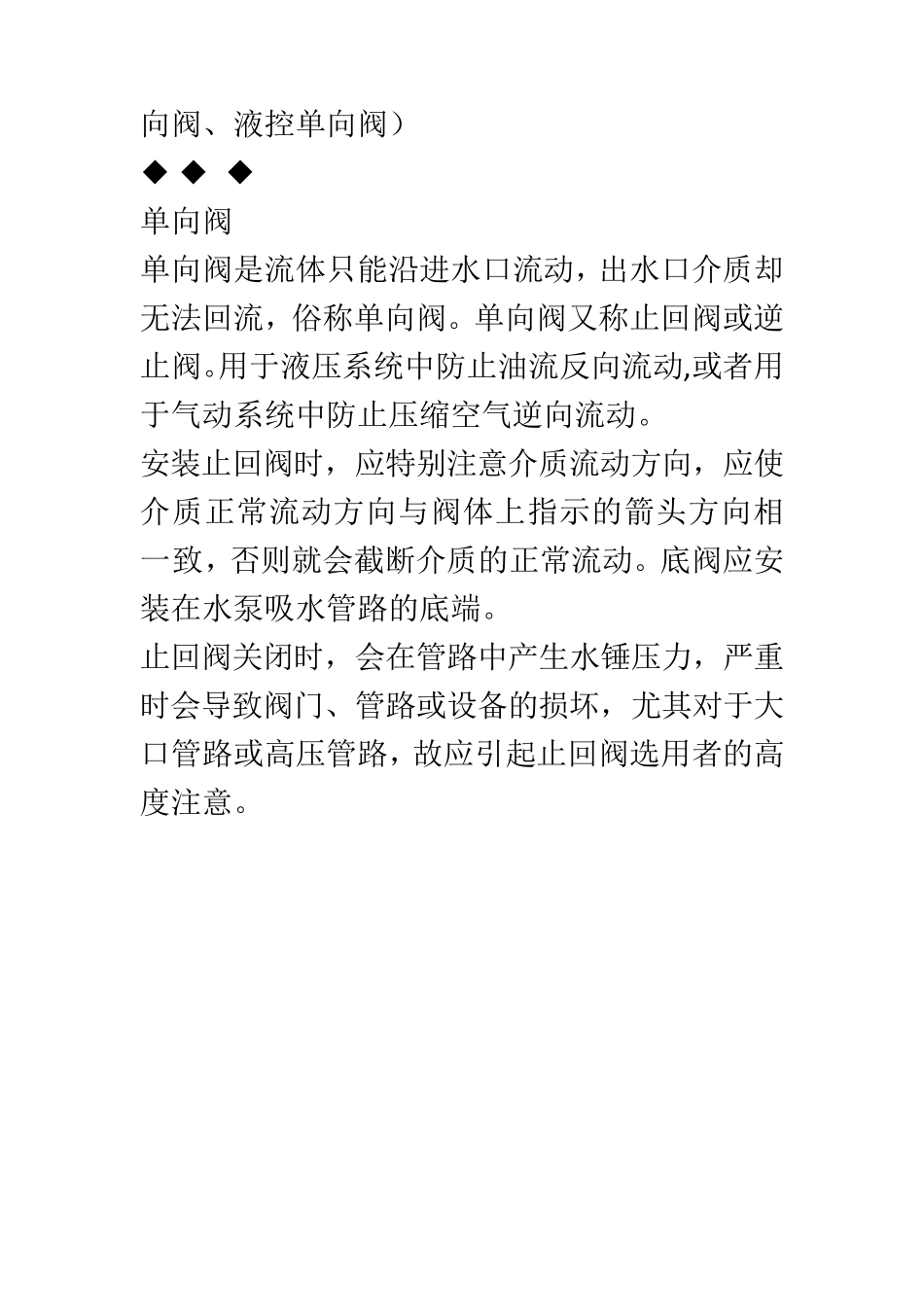

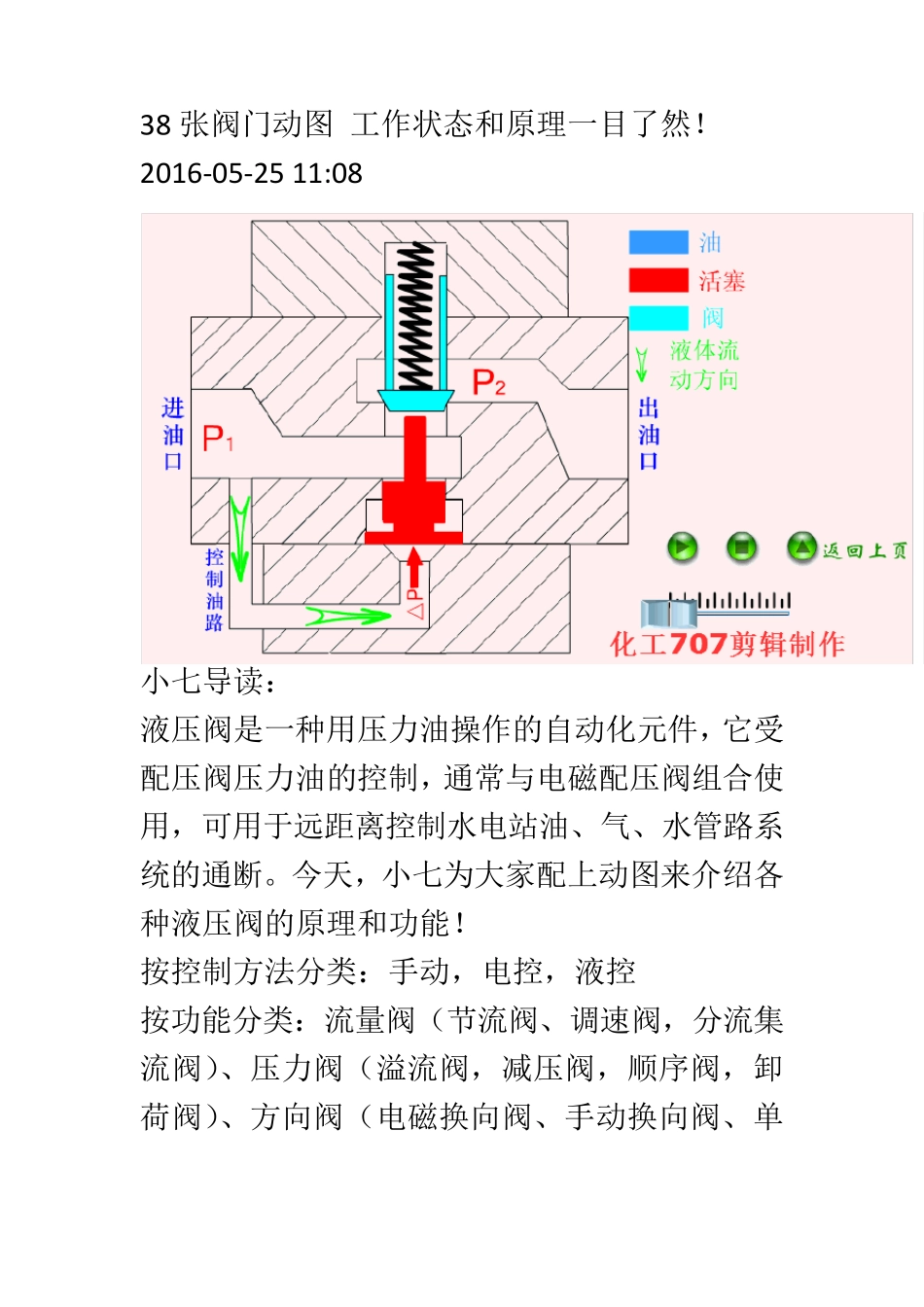

38 张阀门动图 工作状态和原理一目了然！ 2016-05-25 11:08 小七导读： 液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。今天，小七为大家配上动图来介绍各种液压阀的原理和功能！ 按控制方法分类：手动，电控，液控 按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀） ◆ ◆ ◆ 单向阀 单向阀是流体只能沿进水口流动，出水口介质却无法回流，俗称单向阀。单向阀又称止回阀或逆止阀。用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。 安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。 止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。 直角单向阀 直通单向阀 单向阀 A 口进油时 单向阀 B 口进油时 单向阀 有控制油时 + 换向阀 换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。 这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。工作时只需转动手轮通过阀瓣来变换工作流体的流向。 ◆ ◆ ◆ 换向阀-二位二通 二位即表示阀芯工作在两种状态下，线圈不通电时阀芯在一个位置，通电时运动到另一个位置，通过位置的变换来切换阀的导通状态；二通的意思是阀有两个接口（一进一出）。 二位二通阀实际上就是一个截止阀，起关断/打开管路的目的，没有换向的功能。 + ◆ ◆ ◆ 换向阀-二位四通 二位四通换向阀适用干油或稀油集中润滑系统,以转换供油方向或开闭供油管道。 此换向阀采用大扭矩直流减速电机驱动换向，因此即使在恶劣的工况下（如低温或粘度很高的润滑脂），换向动作也十分可靠。换向过程中，活塞在极短的时间内以较高的速度运行，减少往复，从而避免过早的磨损。 当接到系统中的换向信号后，直流电机作旋转运动，并通过偏心轮将旋转运动转化为活塞杆的直线往复运动。当活塞从一端运动到另一端，达...
