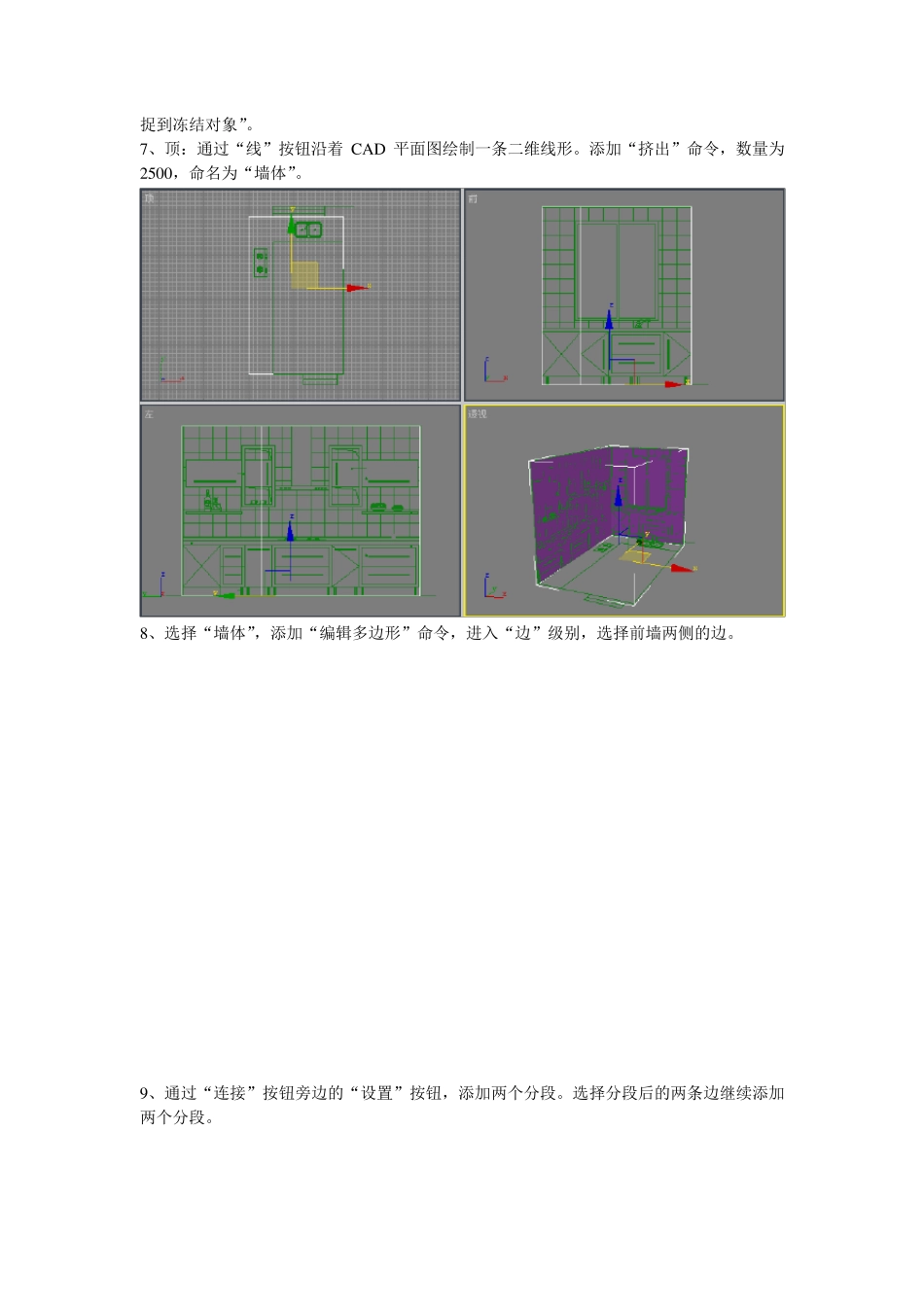

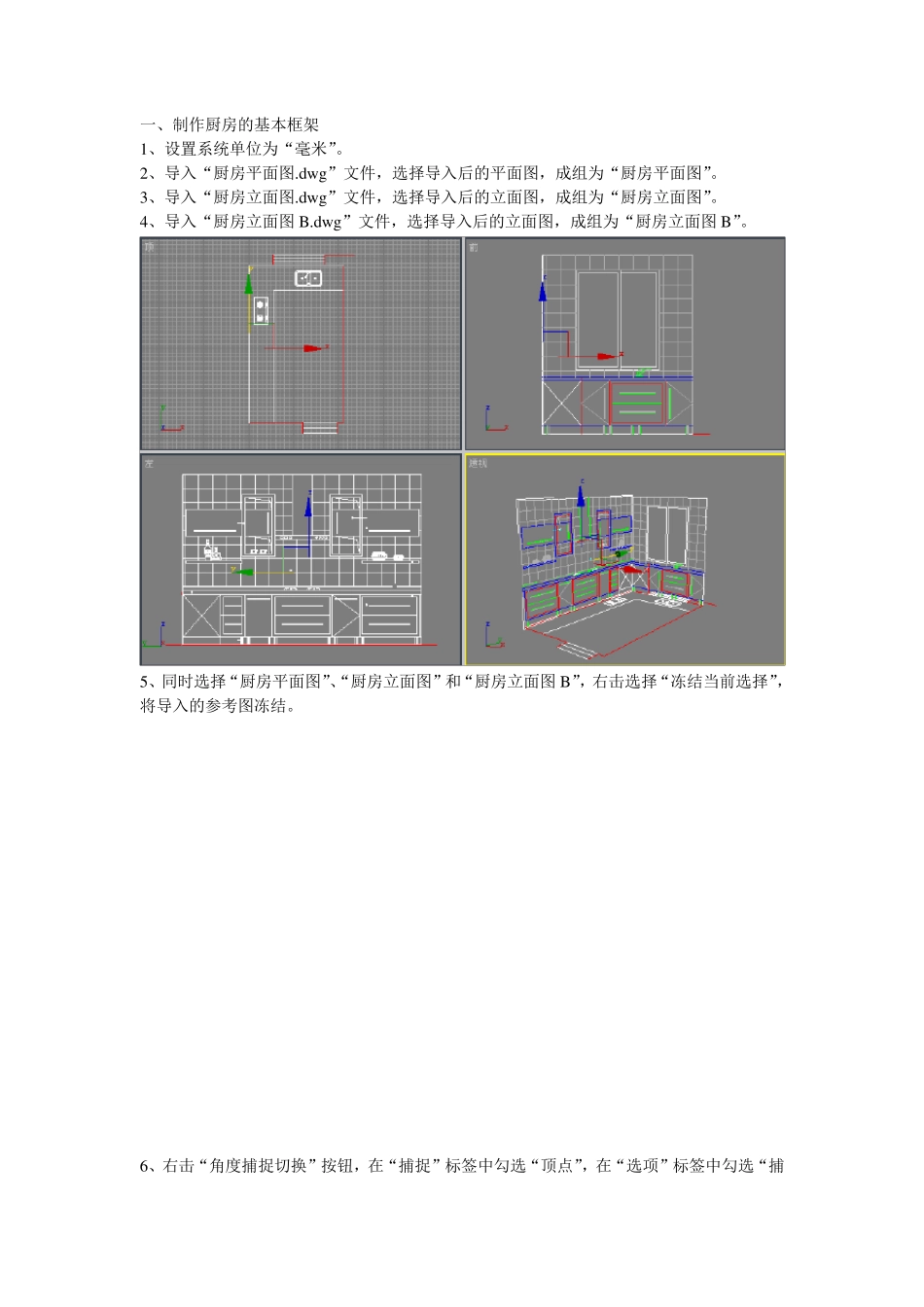

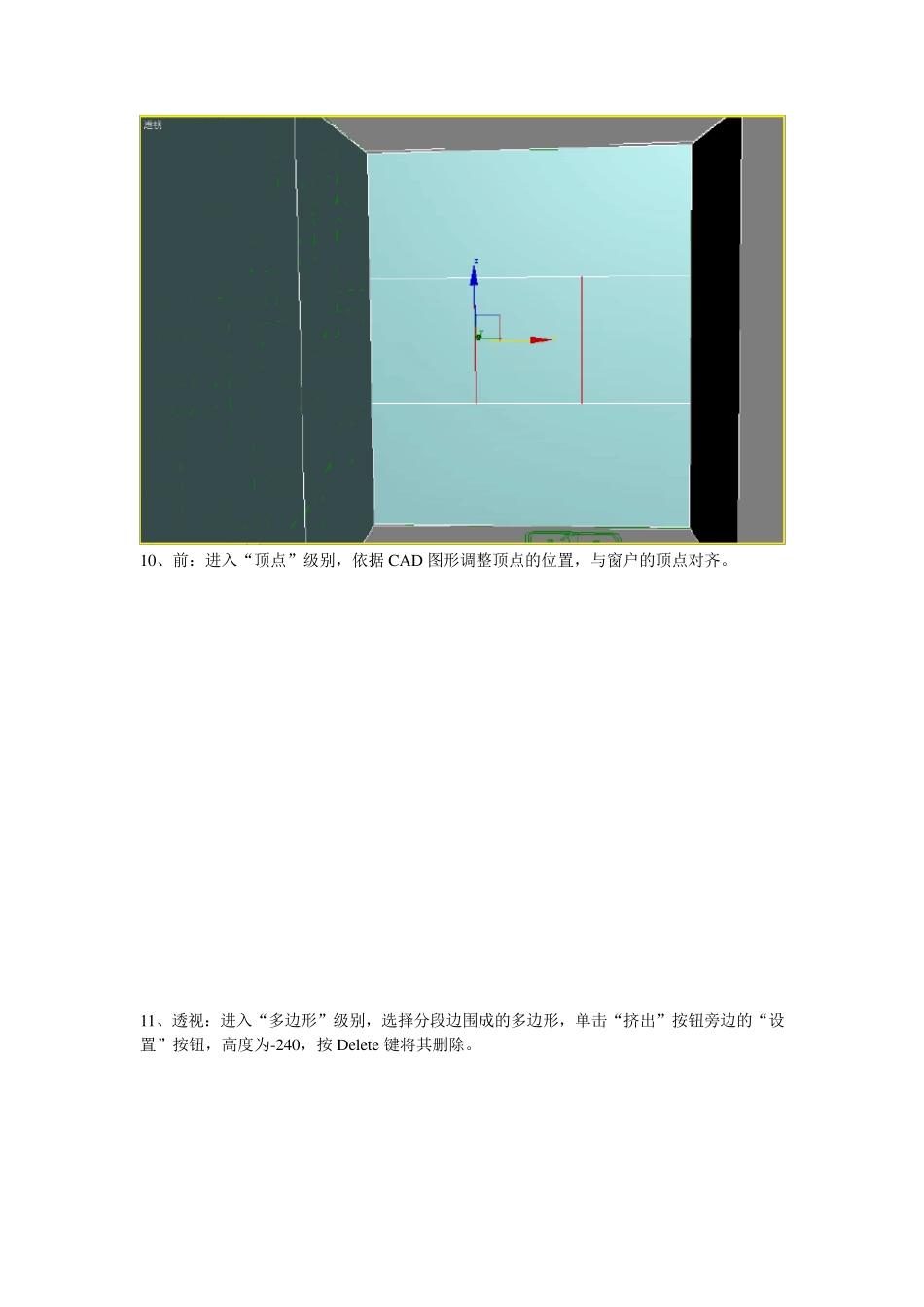

一、制作厨房的基本框架 1、设置系统单位为“毫米”。 2、导入“厨房平面图.dw g”文件，选择导入后的平面图，成组为“厨房平面图”。 3、导入“厨房立面图.dw g”文件，选择导入后的立面图，成组为“厨房立面图”。 4、导入“厨房立面图 B.dw g”文件，选择导入后的立面图，成组为“厨房立面图 B”。 5、同时选择“厨房平面图”、“厨房立面图”和“厨房立面图 B”，右击选择“冻结当前选择”，将导入的参考图冻结。 6、右击“角度捕捉切换”按钮，在“捕捉”标签中勾选“顶点”，在“选项”标签中勾选“捕捉到冻结对象”。 7、顶：通过“线”按钮沿着 CAD 平面图绘制一条二维线形。添加“挤出”命令，数量为2500，命名为“墙体”。 8、选择“墙体”，添加“编辑多边形”命令，进入“边”级别，选择前墙两侧的边。 9、通过“连接”按钮旁边的“设置”按钮，添加两个分段。选择分段后的两条边继续添加两个分段。 10、前：进入“顶点”级别，依据 CAD 图形调整顶点的位置，与窗户的顶点对齐。 11、透视：进入“多边形”级别，选择分段边围成的多边形，单击“挤出”按钮旁边的“设置”按钮，高度为-240，按 Delete 键将其删除。 1 2 、透视：进入“边”级别，选择左墙两侧的边。 1 3 、单击“连接”按钮旁边的“设置”按钮，添加 1 个分段。进入“顶点”级别，在“左”视图中调整顶点的位置。 14、进入“多边形”级别，在“透视”图中选择多边形，设置“设置 ID”为 2。 15、选择“编辑/反选”命令，设置“设置 ID”为 1。 16、顶：创建一个长方体（长度：4080，宽度：2930，高度：0），命名为“地面”，调整其位置。 17、前：选择“地面”，沿 Y 轴以“实例”方式移动复制 1 个，命名为“顶面”，调整其位置。 1 8 、顶：创建一架目标摄影机，设置“镜头”为 2 8 ，“视野”为 6 5 .4 7 ，“目标距离”为 2 3 5 6 .5 ，调整其位置。将“透视”视图切换为“摄影机”视图。 二、制作窗户造型 1 、前：绘制一个矩形（长度：1 3 9 8 ，宽度：6 4 2 ），添加“编辑样条线”命令，进入“样条线”级别，设置“轮廓”为 4 0 。添加“挤出”命令，设置“数量”为 8 0 ，命名为“窗框”，调整其位置。 2、前：创建一个长方体（长度：1398，宽度：642，高度：0），命名为“玻璃”，调整其位置。 3、前：同时选择“窗框”和“玻璃”，沿 X 轴以“实例”方式移动复制 1 组，...
