3D打印实验报告

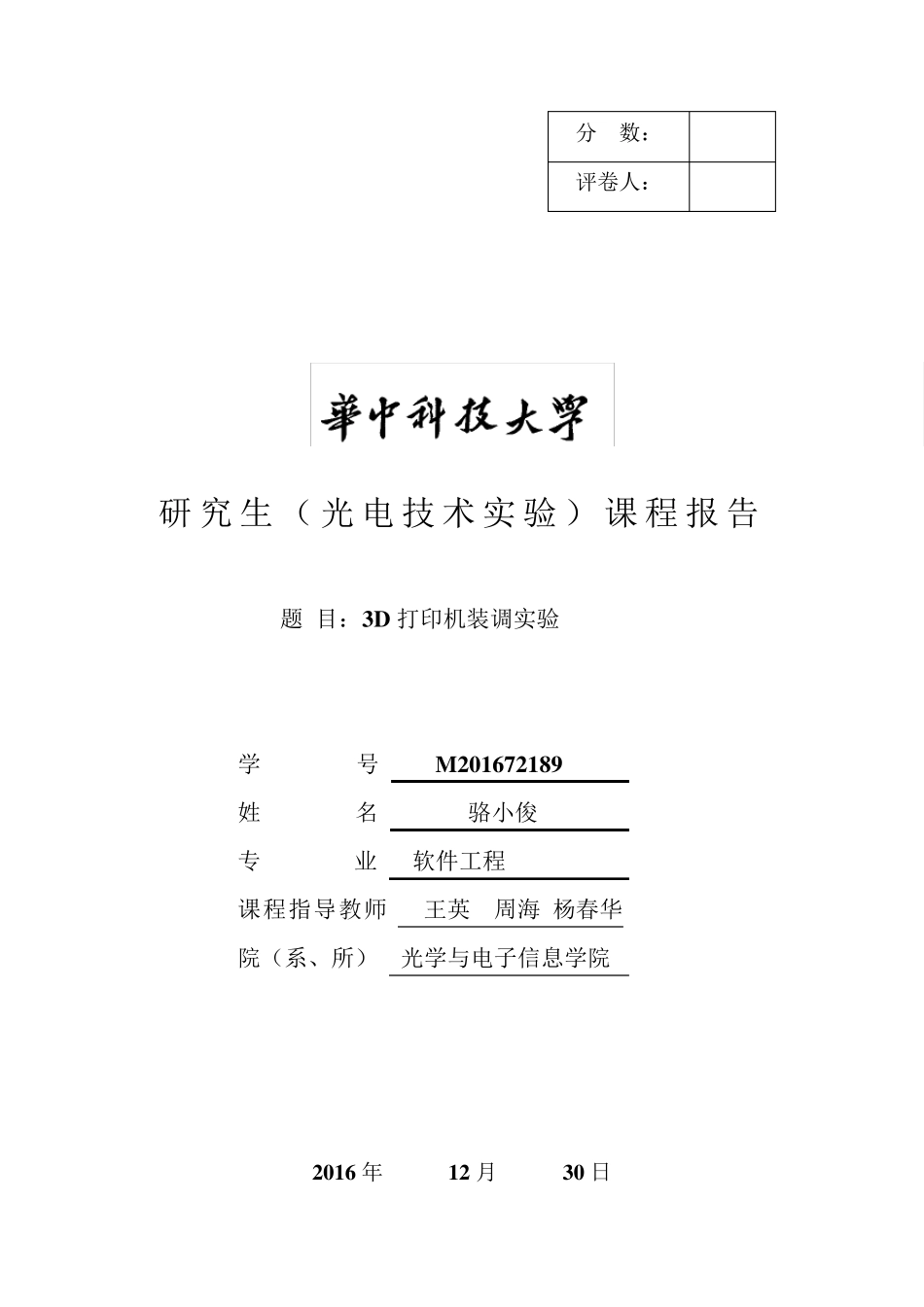

分 数： 评卷人： 研究生（光电技术实验）课程报告 题 目：3D 打印机装调实验 学 号 M 201672189 姓 名 骆小俊 专 业 软件工程 课程指导教师 王英 周海 杨春华 院（系、所） 光学与电子信息学院 2016 年 12 月 30 日 一、 实验目的 1.了解3D 打印机的基本原理 2.了解3D 打印机的基本结构和组装过程 3.能够根据指导组装3D 打印机 4.掌握3D 打印机的调试方法 5.学习使用打印软件并连接打印机完成样品试制 二、实验仪器 泰锐3D 打印机（零件包），PLA 线 三、实验内容 3.1 常见3D 打印机的种类和工作原理 3D 打印（3D printing）也称为“增材制造（Additiv e Manu factu ring）”，它是新兴的一种快速成型技术。与传统的减材制造工艺不同，3D 打印是以数据设计文件为基础，将材料逐层沉积或黏合以构造成三维物体的技术。最常见的3D打印技术有 FDM、SLA、SLS 和3DP 几种。 （1）FDM 全称Fu sed Deposition Modelling（熔融沉积造型）。打印头加热，把条形塑料加热软化，按照电脑 3D 模型作“一笔画”。这也是本次实验所用的3D 打印机工作原理。通过控制系统控制步进电机的转动进而控制“画笔”的移动，将三维物体逐层打印最终形成立体三维的作品。 整机组装完成后如下图所示： （2）SLA 全称Stereolithography （立体印刷术）。它用激光选择性地让需要成型的液态光敏树脂发生聚合反应变硬，从而造型。SLA 有两大类，一种是 Objet3.1.1 FDM 原理图 3.1.2 整机图 为代表的，从下到上打印的。另一种是 Formlabs 为代表的，从上往下打印的。 （3）SLS 全称 Selectiv e Laser Sintering（选择性激光烧结）。和 SLA 类似，SLS 使用激光。和 SLA 不同的是，SLS 用的不是液态的光敏树脂，而是粉末。激光的能量让粉末产生高温和相邻的粉末发生烧结反应连接在一起。 （4）3DP 全称 Three Dimensional Printing（三维打印）。这才是真正的3D 打印！因为这种技术和平面打印非常相似，连打印头都是直接用平面打印机的。和SLS 类似，这个技术的原料也是粉末状的。典型的3DP 打印机有两个箱体。如上图所示，左边为储粉缸，右边为成型缸。打印时，左边会上升一层（一般为0.1mm），右边会下降一层，滚粉辊把粉末从储粉缸带到成型缸，铺上厚度为3.1.3 SLA 原理图 3.1.4 SLS 原理图 0.1mm 的粉末。打印机头根据电脑数据把液体打印到粉末上。（平面打印机的Y轴...
