3万吨城市污水处理厂设计计算(泰州市第二城南污水处理厂

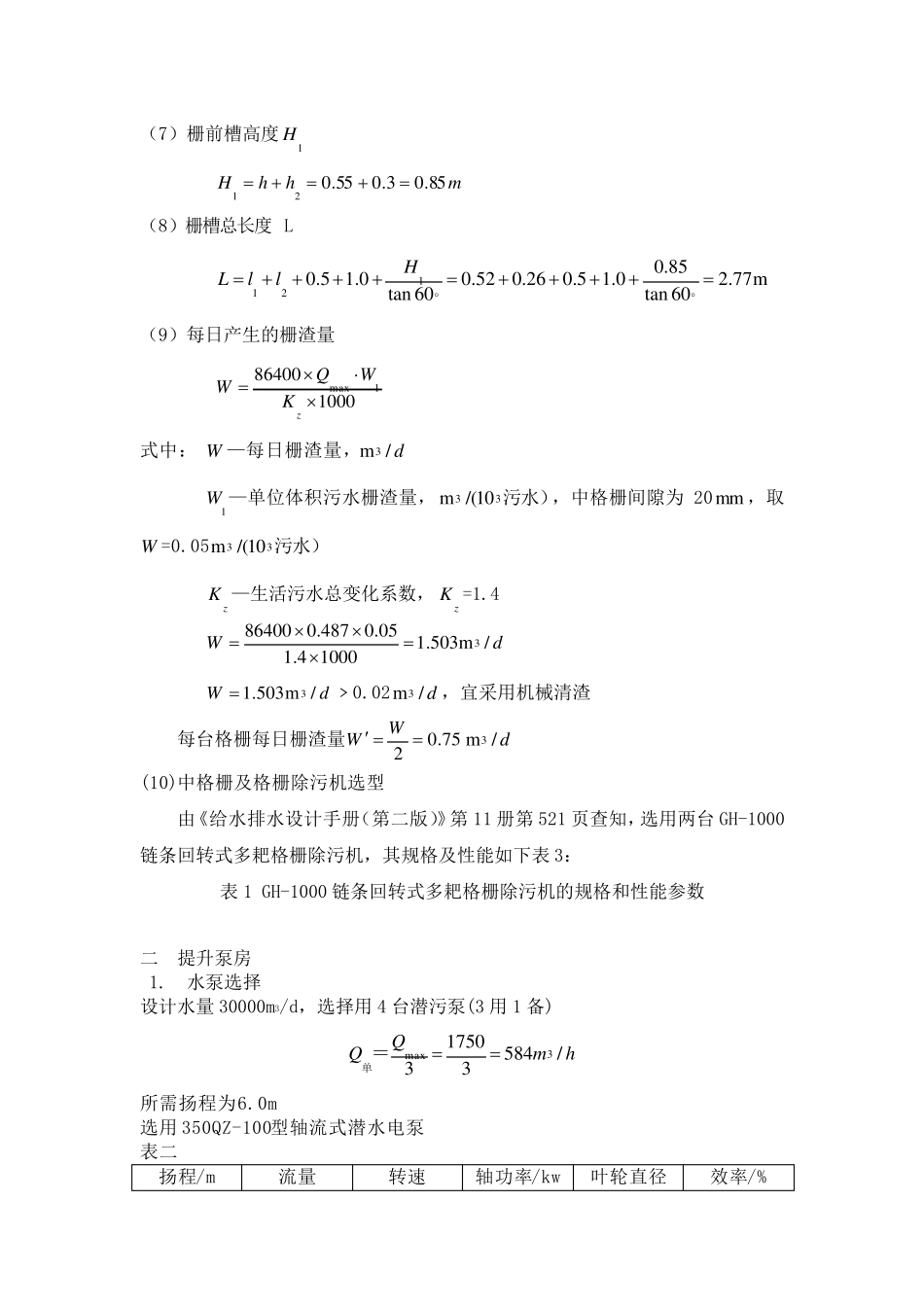

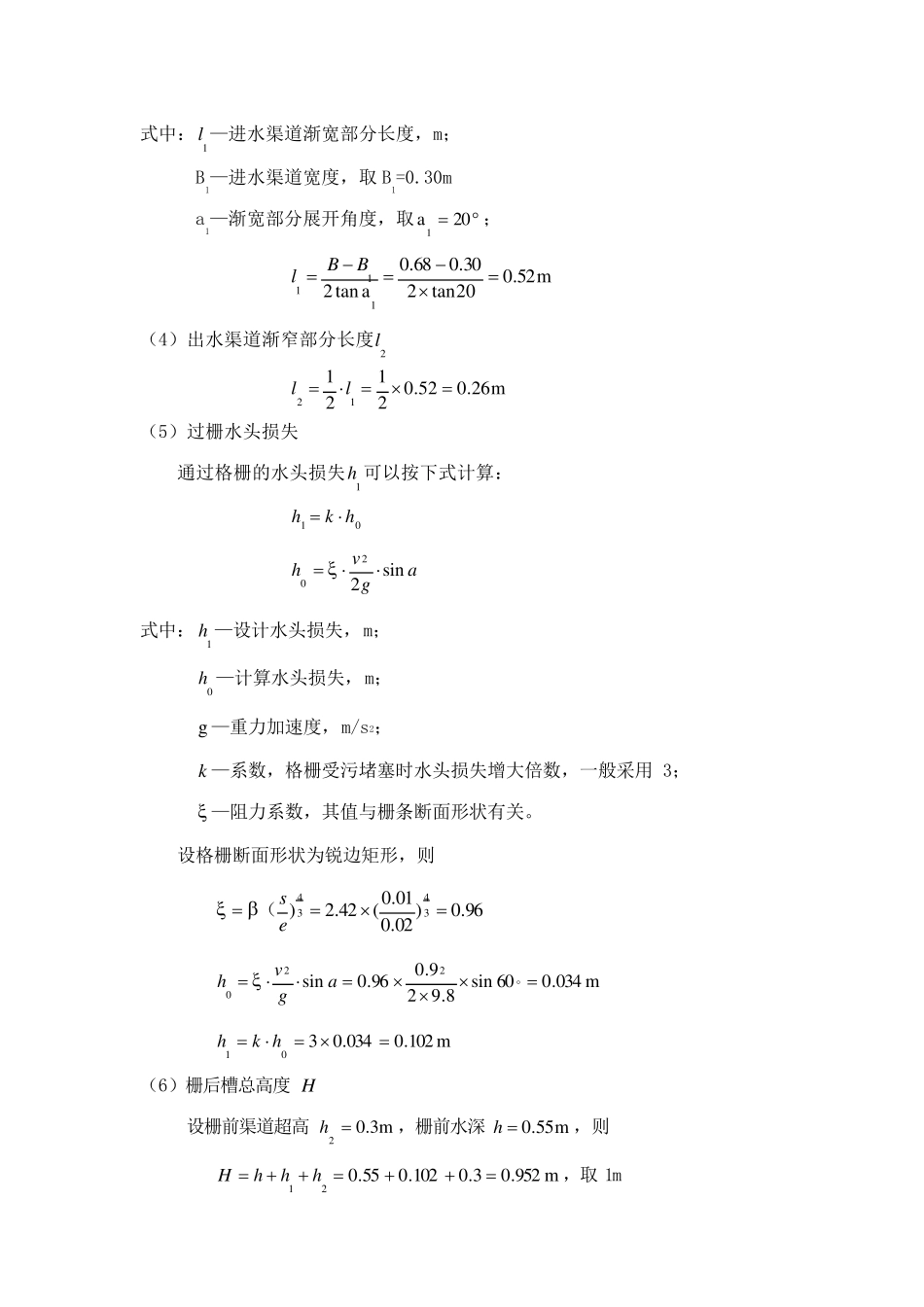

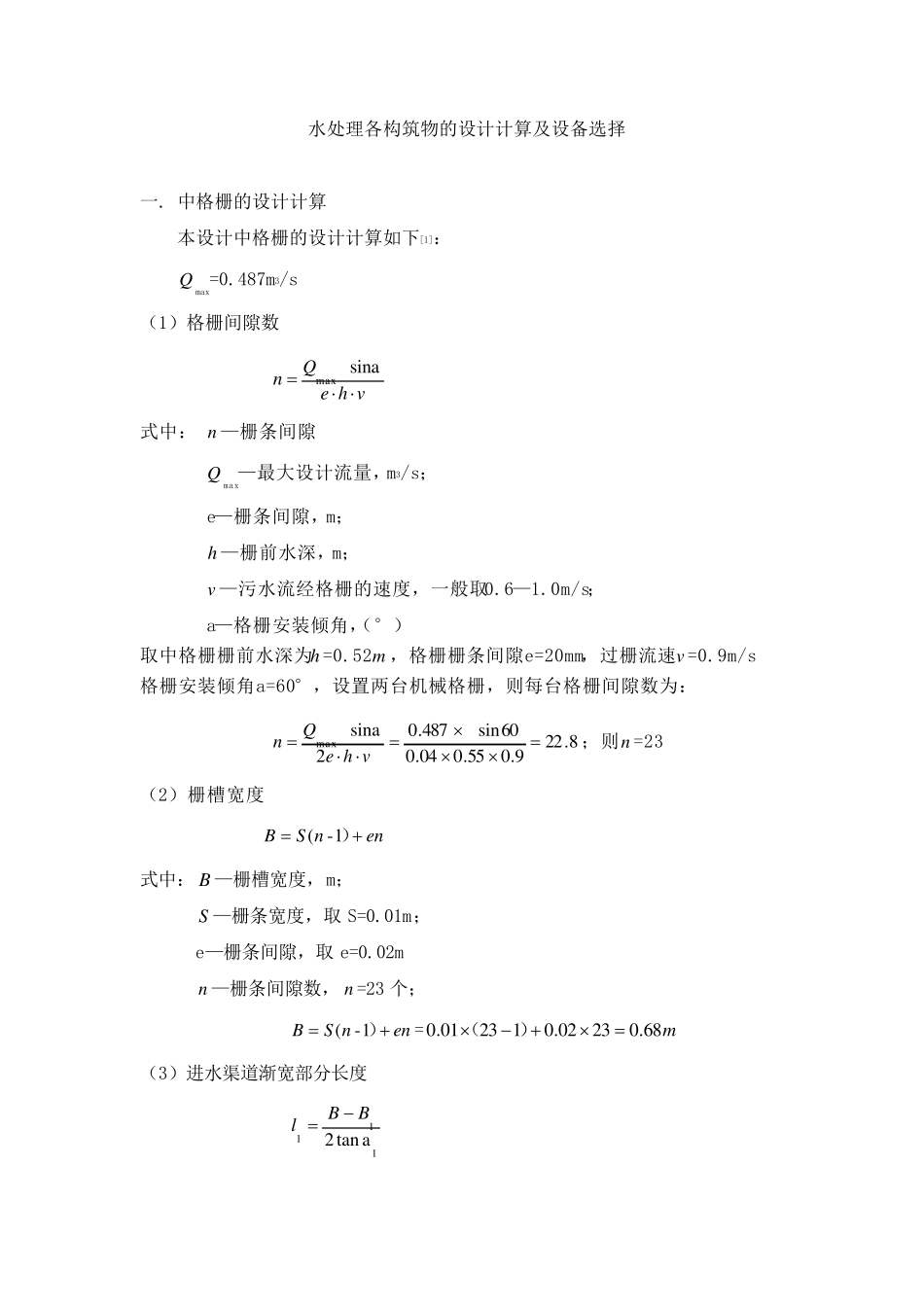

水处理各构筑物的设计计算及设备选择 一. 中格栅的设计计算 本设计中格栅的设计计算如下[1]： Qmax=0.487m3/s （1）格栅间隙数 vheQnsinamax 式中： n —栅条间隙 Qmax—最大设计流量，m3/s； e—栅条间隙，m； h —栅前水深，m； v—污水流经格栅的速度，一般取0.6—1.0m/s； a—格栅安装倾角，（°） 取中格栅栅前水深为h =0.52m ，格栅栅条间隙e=20mm，过栅流速v=0.9m/s 格栅安装倾角a=60°，设置两台机械格栅，则每台格栅间隙数为： 8.229.055.004.060sin487.02sinamaxvheQn；则n =23 （2）栅槽宽度 ennSB）1-( 式中：B —栅槽宽度，m； S —栅条宽度，取S=0.01m； e—栅条间隙，取e=0.02m n —栅条间隙数，n =23 个； ennSB）1-(=m68.02302.012301.0）（ （3）进水渠道渐宽部分长度 111atan2BBl 式中：1l —进水渠道渐宽部分长度，m； B1—进水渠道宽度，取 B1=0.30m a1—渐宽部分展开角度，取 20a1； m52.002tan230.068.0atan2111BBl （4）出水渠道渐窄部分长度2l m26.052.0212112ll （5）过栅水头损失 通过格栅的水头损失1h 可以按下式计算： 01hkh agvhsin220  式中：1h —设计水头损失，m； 0h —计算水头损失，m； g —重力加速度，m/s2； k —系数，格栅受污堵塞时水头损失增大倍数，一般采用 3；  —阻力系数，其值与栅条断面形状有关。 设格栅断面形状为锐边矩形，则 96.0)02.001.0(42.2)3434es（ m034.060sin8.929.096.0sin220agvh m102.0034.0301hkh （6）栅后槽总高度 H 设栅前渠道超高m3.02 h，栅前水深m55.0h，则 m952.03.0102.055.021hhhH，取 1m （7）栅前槽高度1H mhhH85.03.055.021 （8）栅槽总长度L m77.260tan85.00.15.026.052.060tan0.15.0121HllL （9）每日产生的栅渣量 1000864001maxzKWQW 式中： W —每日栅渣量，d/m3 1W —单位体积污水栅渣量，污水）33 10/(m，中格栅间隙为 20mm ，取 W =0.05污水）33 10/(m zK —生活污水总变化系数，zK =1.4 dW/m503.110004.105.0487.0864003 dW/m503.13﹥0.02d/m3，宜采用机械清渣 每台格栅每日栅渣量75.02 WWd/m3 (10)中格栅及格栅除污机选型 由《给水...
