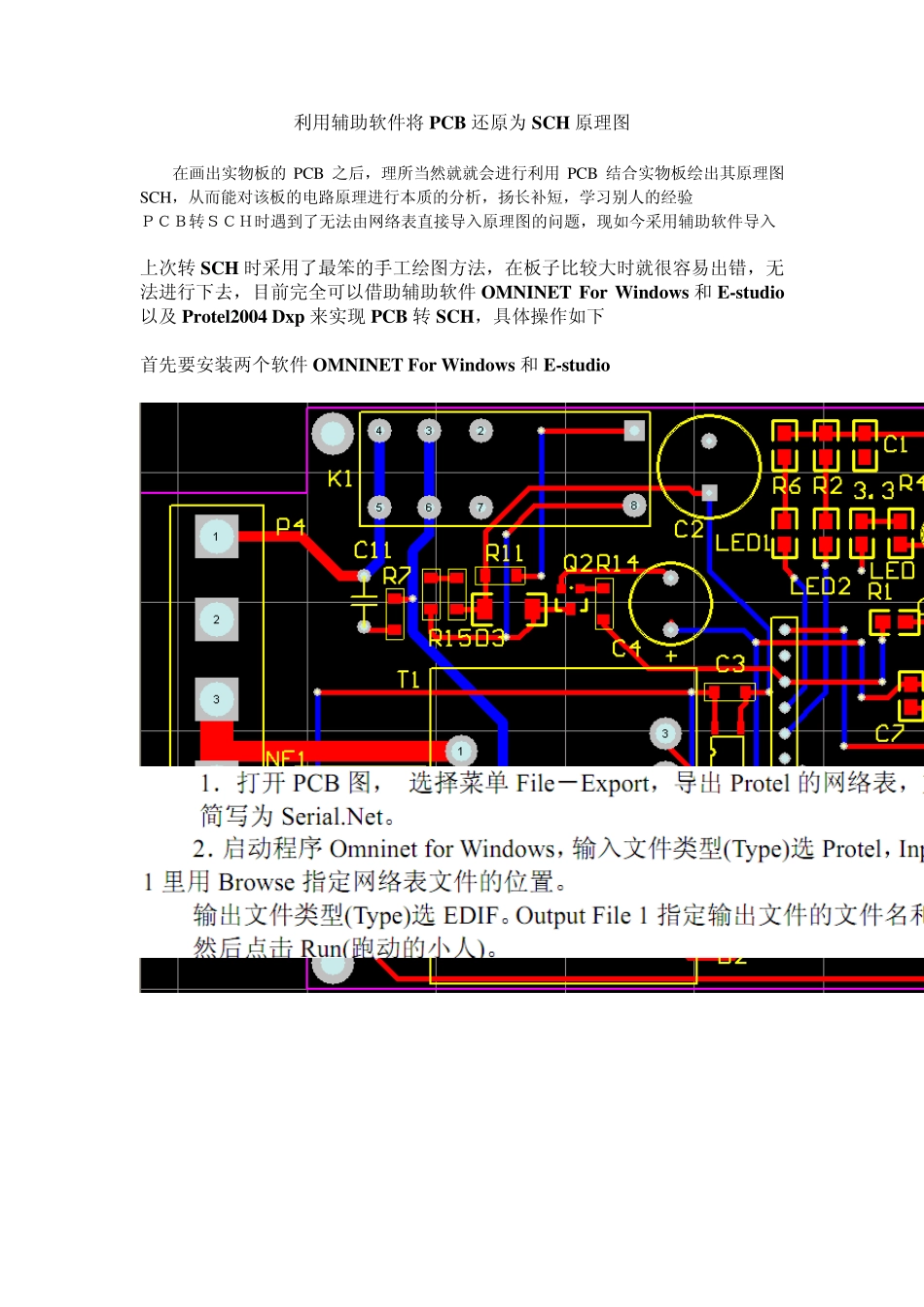

3将实物电路板还原为的PCB还原出SCH原理图工作日志曹发海_第1页
1/9
3将实物电路板还原为的PCB还原出SCH原理图工作日志曹发海_第2页
2/9

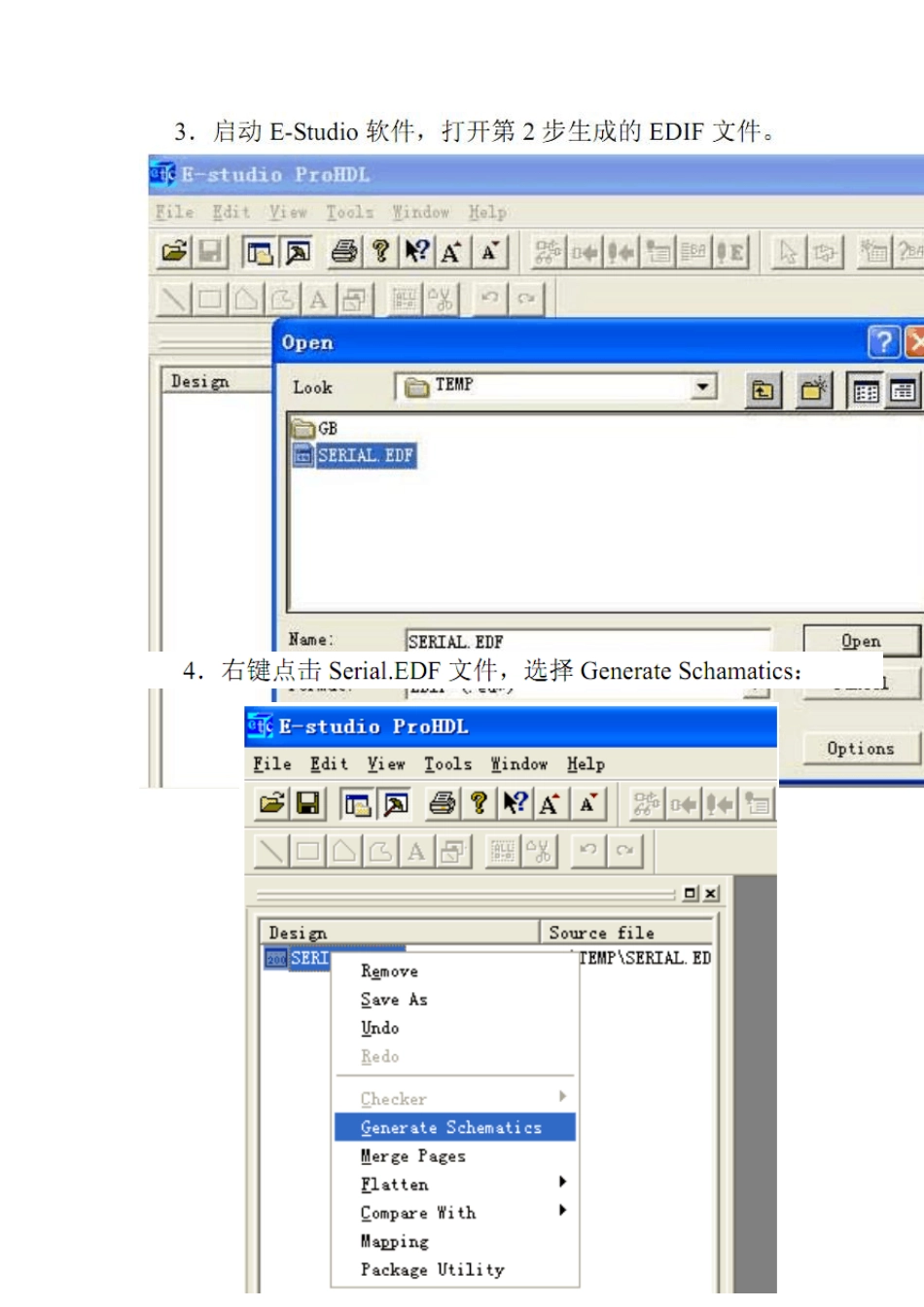

3将实物电路板还原为的PCB还原出SCH原理图工作日志曹发海_第3页
3/9
利用辅助软件将PCB 还原为SCH 原理图 在画出实物板的PCB 之后,理所当然就就会进行利用PCB 结合实物板绘出其原理图SCH,从而能对该板的电路原理进行本质的分析,扬长补短,学习别人的经验 PCB转SCH时遇到了无法由网络表直接导入原理图的问题,现如今采用辅助软件导入 上次转SCH 时采用了最笨的手工绘图方法,在板子比较大时就很容易出错,无法进行下去,目前完全可以借助辅助软件OMNINET For Windows 和 E-studio以及 Protel2004 Dxp 来实现PCB 转SCH,具体操作如下 首先要安装两个软件OMNINET For Windows 和 E-studio 这样导出的原理图很乱,无法使用,所以有必要将其整理下,虽然步骤比较繁琐,但最终还是能实现PCB转SCH的 至此从实物板到PCB,再从PCB 到SCH 就大致完成,此时需要做的工作是,确定全部元件的值、型号、尺寸大小以及封装是否正确,并且通过分析最终补上不确定的元件型号与值的大小,从而完成所有的工作,使 SCH、PCB 和实物图都能正确对应 完成Protel 的逆向工作之后,我们还可以进行顺向操作,完善对其过程的深入理解,即再由绘好的SCH 原理图导出 PCB,下面的工作即是Protel 常规的操作流程,大致画出板框, PCB 的元件布局,联线,底层铺铜,电气规则检查,并且使其与实物板的PCB 对照,看是否有需要改进或者比实物板还优越的地方,最终画出自己的PCB
