3米法暗室操作手册

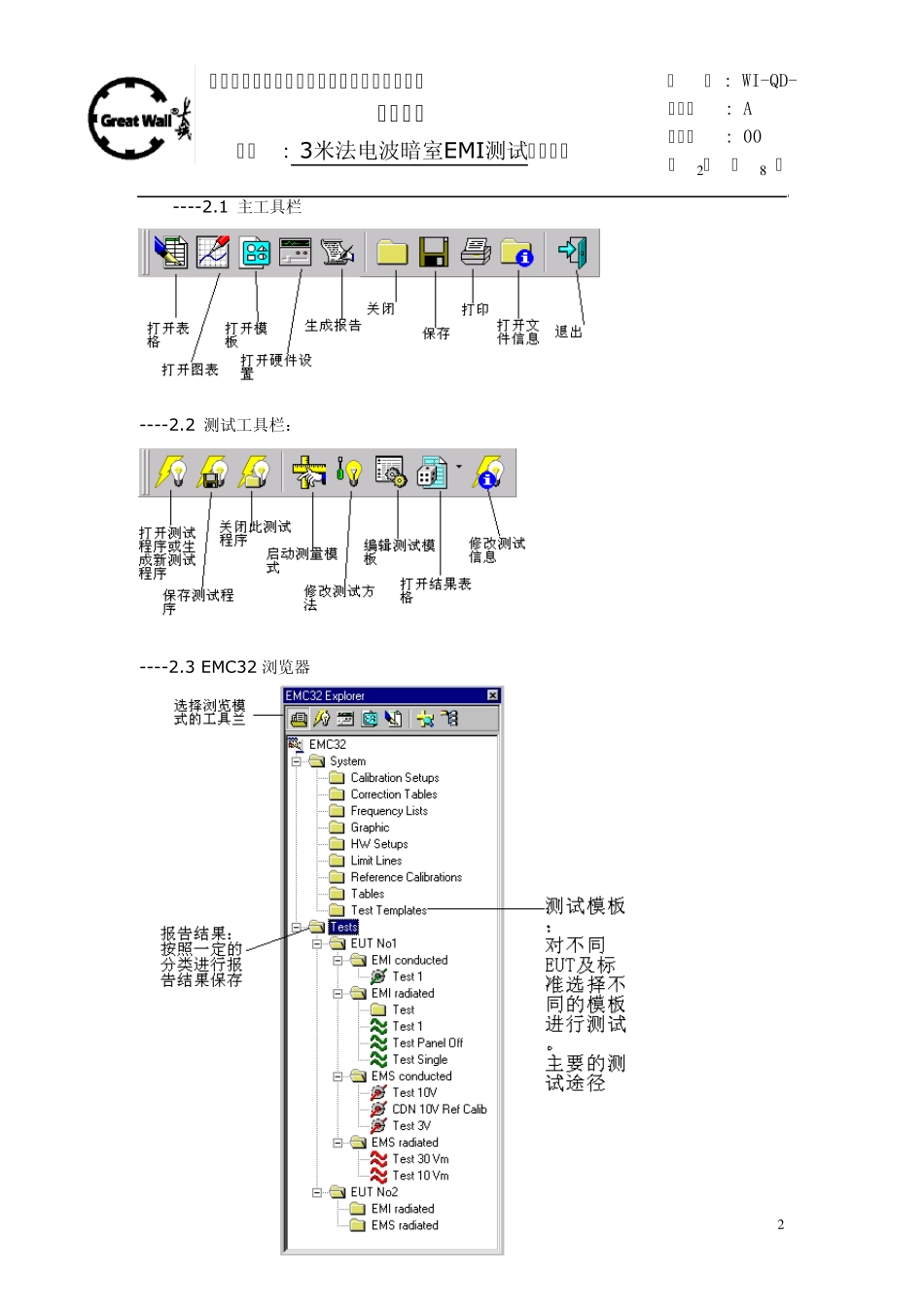

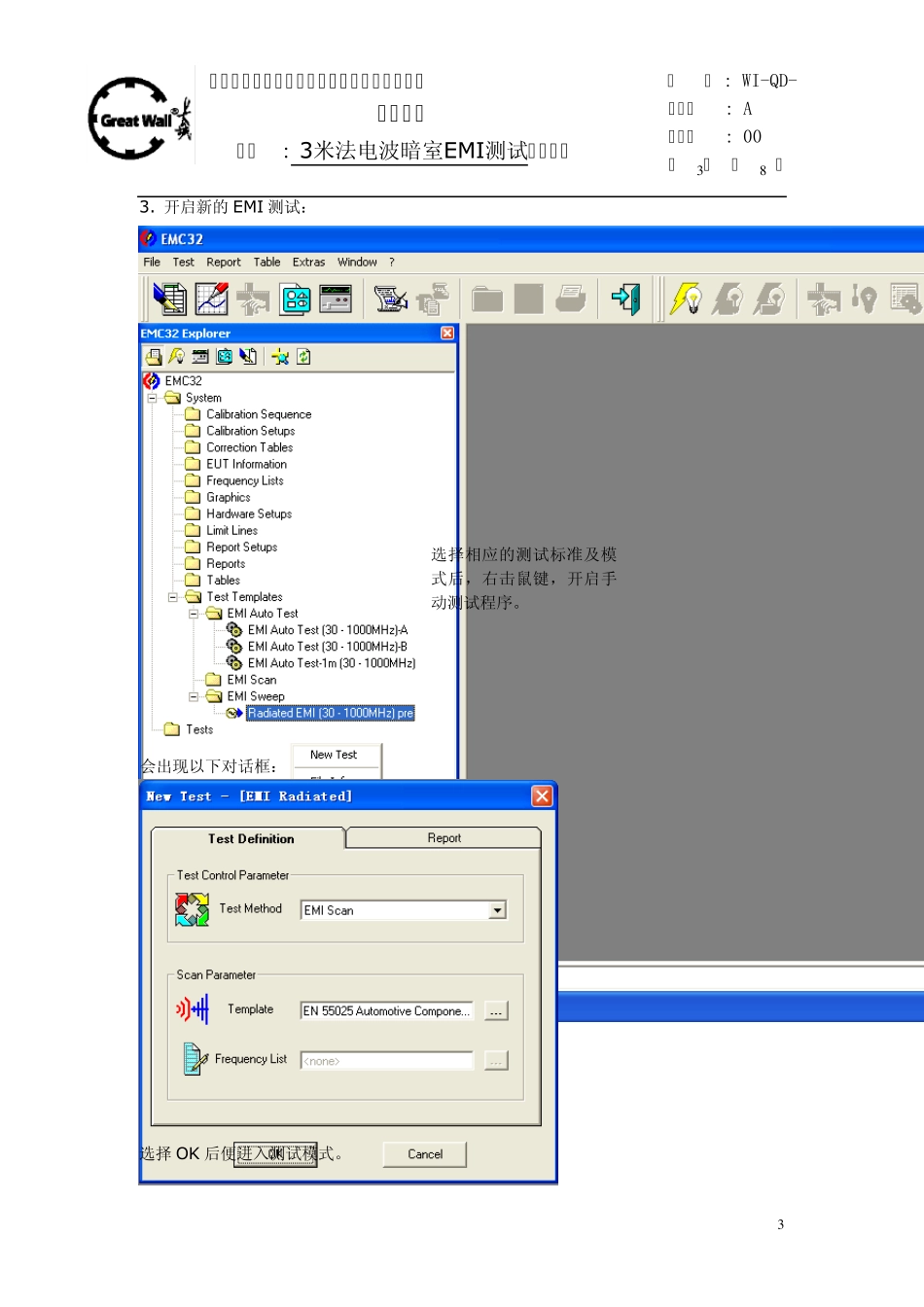

中国长城计算机深圳股份有限公司电源事业部 操作规范 标题: 3米法电波暗室EMI测试操作规范 编 号 : WI-QD- 版本号: A 修改号: 00 第 1 页 共 8 页 1 一、3 米法暗室EMI 测试系统的仪器设备组成简介： 3 米法操作系统由接受天线、接收机、远程控制电脑、转台机、供电系统以及相应辅助设备组成。根据PC 电子辐射骚扰以及空间场辐射骚扰的不同需求，天线型号为：VLUB9163，频宽30MHz—1GHz。接收机型号为ESCI, 频宽9KHz—1GHz。 由于整个 EMI 测试系统的仪器设备均可以由电脑远程控制完成，控制软件为EMC32。所以要熟悉软件的使用。 3 米法暗室的供电系统：交流三相最高 250A，变频电压可以调节 0 ~ 250V。特别要注意用电安全。在测试开始前须确定供电系统处于关闭状态。开启电源时要确保没有出现短路或误接等情况。确保人身以及暗室的安全。 二、EMC32 基本功能介绍 1．开启 EMC32： 选择 EMC32 图标，双击便可进入。 2. EMC32 主界面介绍： 中国长城计算机深圳股份有限公司电源事业部 操作规范 标题: 3米法电波暗室EM I测试操作规范 编 号 : WI-QD- 版本号: A 修改号: 00 第 2 页 共 8 页 2 ----2.1 主工具栏 ----2.2 测试工具栏： ----2.3 EM C32 浏览器 中国长城计算机深圳股份有限公司电源事业部 操作规范 标题: 3米法电波暗室EMI测试操作规范 编 号 : WI-QD- 版本号: A 修改号: 00 第 3 页 共 8 页 3 3. 开启新的EMI 测试： 会出现以下对话框： 选择OK 后便进入测试模式。 选择相应的测试标准及模式后，右击鼠键，开启手动测试程序。 中国长城计算机深圳股份有限公司电源事业部 操作规范 标题: 3米法电波暗室EMI测试操作规范 编 号 : WI-QD- 版本号: A 修改号: 00 第 4 页 共 8 页 4 ---3.1 测试模式主要功能介绍： 自动测量模式：在此状态下，可以按照模板设定的程序自动进行测试。 单次测量模式：在此状态下，可以对特定点进行Q P 的读数。 删除测量结果 自动合成： 对于不同参数（高度，转台角度及极化）的测量结果进行合并，找出最大点并记录。 中国长城计算机深圳股份有限公司电源事业部 操作规范 标题: 3米法电波暗室EMI测试操作规范 编 号 : WI-QD- 版本号: A 修改号: 00 第 5 页 共 8 页 5 ---3.2 频率控制（单次读点模式下）： ----- 选定特定的频率 ----- 选择测量的方式...
