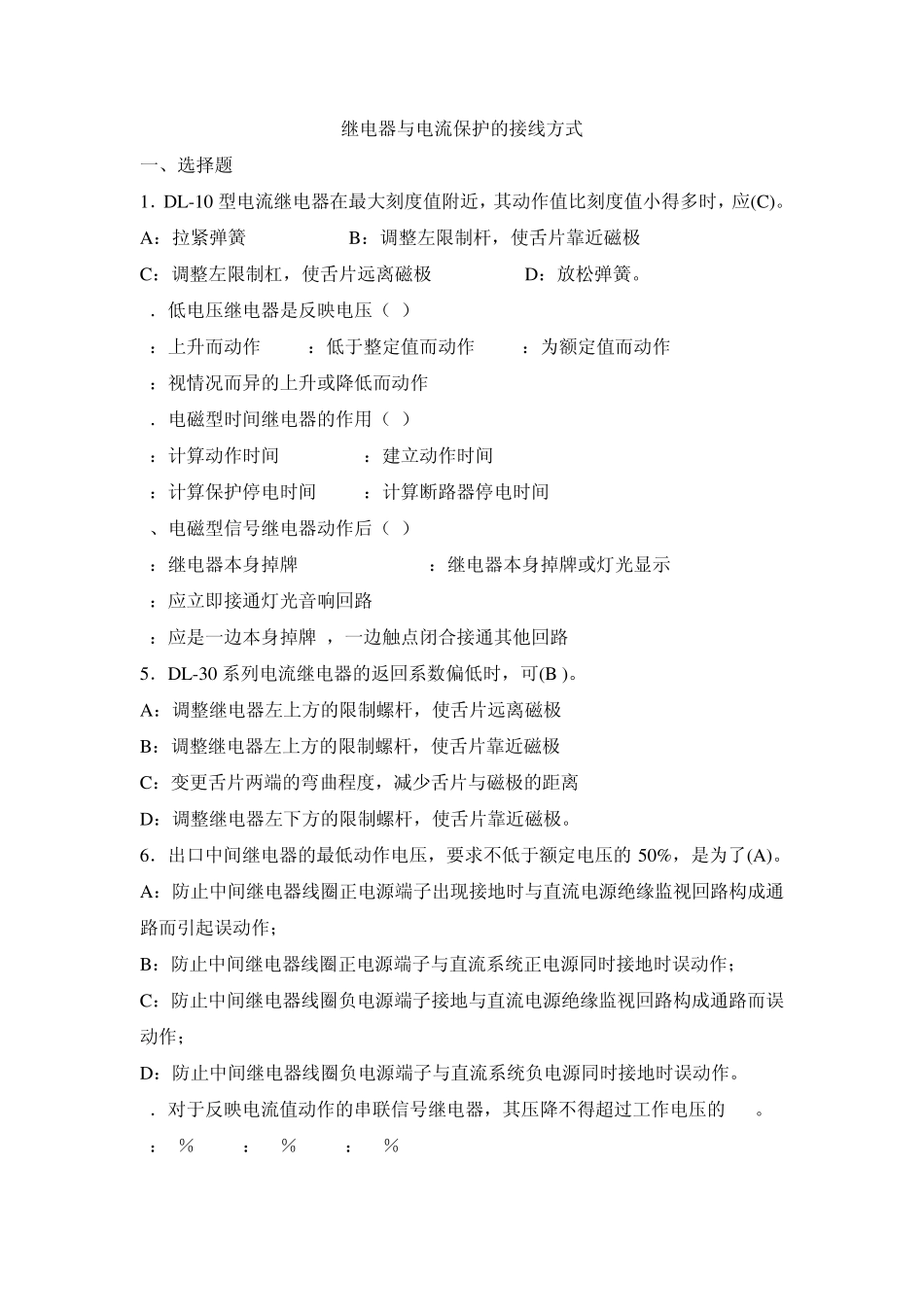

继电器与电流保护的接线方式 一、选择题 1．DL-10 型电流继电器在最大刻度值附近，其动作值比刻度值小得多时，应(C)。 A：拉紧弹簧 B：调整左限制杆，使舌片靠近磁极 C：调整左限制杠，使舌片远离磁极 D：放松弹簧。 2．低电压继电器是反映电压（B） A：上升而动作 B：低于整定值而动作 C：为额定值而动作 D：视情况而异的上升或降低而动作 3．电磁型时间继电器的作用（B） A：计算动作时间 B：建立动作时间 C：计算保护停电时间 D：计算断路器停电时间 4、电磁型信号继电器动作后（D） A：继电器本身掉牌 B：继电器本身掉牌或灯光显示 C：应立即接通灯光音响回路 D：应是一边本身掉牌 ，一边触点闭合接通其他回路 5．DL-30 系列电流继电器的返回系数偏低时，可(B )。 A：调整继电器左上方的限制螺杆，使舌片远离磁极 B：调整继电器左上方的限制螺杆，使舌片靠近磁极 C：变更舌片两端的弯曲程度，减少舌片与磁极的距离 D：调整继电器左下方的限制螺杆，使舌片靠近磁极。 6．出口中间继电器的最低动作电压，要求不低于额定电压的50%，是为了(A)。 A：防止中间继电器线圈正电源端子出现接地时与直流电源绝缘监视回路构成通路而引起误动作； B：防止中间继电器线圈正电源端子与直流系统正电源同时接地时误动作； C：防止中间继电器线圈负电源端子接地与直流电源绝缘监视回路构成通路而误动作； D：防止中间继电器线圈负电源端子与直流系统负电源同时接地时误动作。 7．对于反映电流值动作的串联信号继电器，其压降不得超过工作电压的(B)。 A：5％ B：10％ C：15％ 8、低电压继电器与过电压继电器的返回系数相比（B） A：两者相同 B：过电压继电器返回系数小于低电压继电器 C：大小相等 D：低电压继电器返回系数小于过电压继电器 9、电磁型过电流继电器返回系数不等于1的原因是（D） A：存在摩擦力矩 B：存在剩余力矩 C：存在弹簧反作用力矩 D：存在摩擦力矩和剩余力矩 10、（B）能反应各相电流和各类型的短路故障电流。 A：两相不完全星形接线 B：三相完全星形接线 C：两相电流差接线 D：三相零序接线 11、在完全星形和不完全星形接线中，接线系数K等于（B） A：3 B：1 C：2 D：2 3 12、Yd11接线的变压器在△侧发生两相故障时，Y侧将会产生一相电流比另外两相电流大的现象，该相是（B） A：故障相中超前的同名相； B：故障相中滞后的同名相； C：非故障相中的同名相； D：非故障相...
