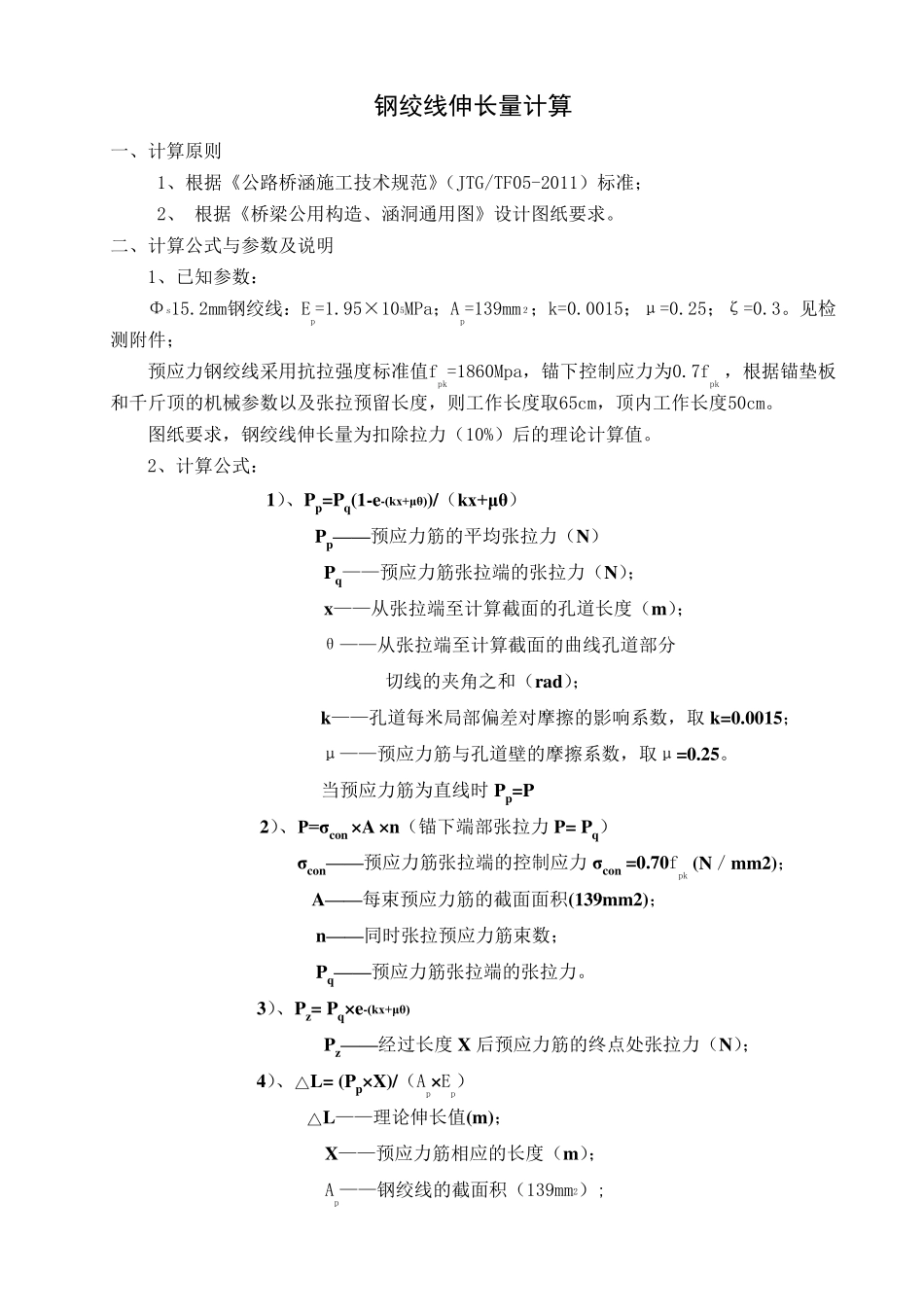

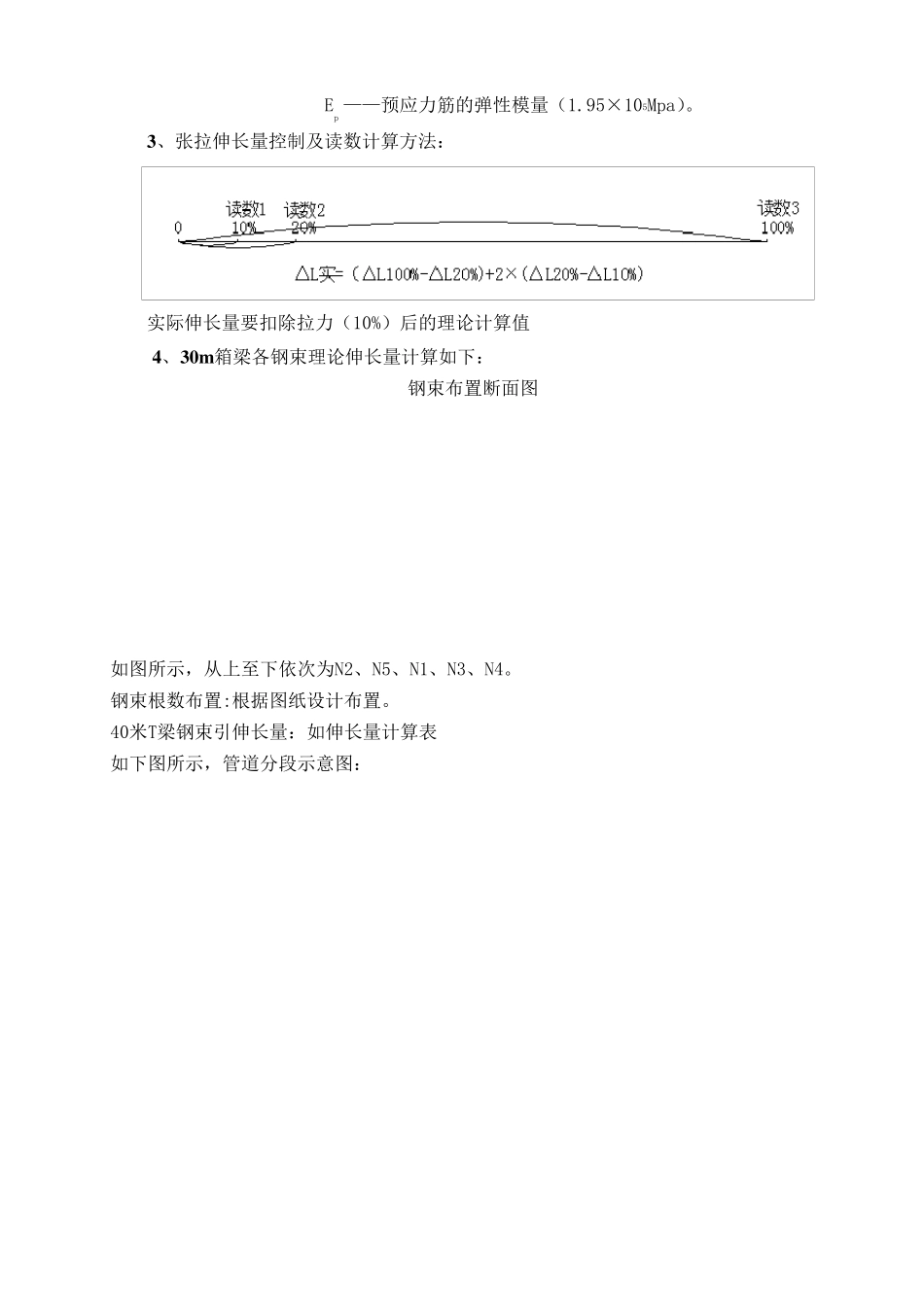

仁新高速TJ5标首件1#预制梁场预制T梁张拉计算书 钢 绞 线 伸 长 量 计 算 书 仁新高速TJ5标合同段项目经理部 2016年07月 钢绞线伸长量计算 一、计算原则 1、根据《公路桥涵施工技术规范》(JTG/TF05-2011)标准; 2、 根据《桥梁公用构造、涵洞通用图》设计图纸要求。 二、计算公式与参数及说明 1、已知参数: Φs15.2mm钢绞线:Ep=1.95×105MPa;Ap=139mm2;k=0.0015;μ=0.25;ζ=0.3。见检测附件; 预应力钢绞线采用抗拉强度标准值fpk=1860Mpa,锚下控制应力为0.7fpk ,根据锚垫板和千斤顶的机械参数以及张拉预留长度,则工作长度取65cm,顶内工作长度50cm。 图纸要求,钢绞线伸长量为扣除拉力(10%)后的理论计算值。 2、计算公式: 1)、Pp=Pq(1-e-(kx+μθ))/(kx+μθ) Pp——预应力筋的平均张拉力(N) Pq——预应力筋张拉端的张拉力(N); x——从张拉端至计算截面的孔道长度(m); θ——从张拉端至计算截面的曲线孔道部分 切线的夹角之和(rad); k——孔道每米局部偏差对摩擦的影响系数,取 k=0.0015; μ——预应力筋与孔道壁的摩擦系数,取μ=0.25。 当预应力筋为直线时 Pp=P 2)、P=σcon ×A ×n(锚下端部张拉力 P= Pq) σcon——预应力筋张拉端的控制应力 σcon =0.70fpk (N/mm2); A——每束预应力筋的截面面积(139mm2); n——同时张拉预应力筋束数; Pq——预应力筋张拉端的张拉力。 3)、Pz= Pq×e-(kx+μθ) Pz——经过长度 X 后预应力筋的终点处张拉力(N); 4)、△L= (Pp×X)/(Ap×Ep) △L——理论伸长值(m); X——预应力筋相应的长度(m); Ap——钢绞线的截面积(139mm2); Ep ——预应力筋的弹性模量(1.95×105Mpa)。 3、张拉伸长量控制及读数计算方法: 实际伸长量要扣除拉力(10%)后的理论计算值 4、30m 箱梁各钢束理论伸长量计算如下: 钢束布置断面图 如图所示,从上至下依次为N2、N5、N1、N3、N4。 钢束根数布置:根据图纸设计布置。 40米T梁钢束引伸长量:如伸长量计算表 如下图所示,管道分段示意图: 浈江大桥预制T梁预应力伸长量计算表 (1)、该计算表适用于第一联第1~4孔、第5孔右幅6及7号梁,第二联第6~8孔、第9孔右幅7号梁 e σcon (Mpa) Ai(mm2) μ k Eg(Mpa) 锚具变形、钢筋回缩取6mm(一端)。预应力张拉时还要考虑钢束与锚圈口之间的摩擦损失,锚口摩阻损失暂按3%考虑,即钢束锚外控制应力为1437Mp,...
