40吨每小时6米直径机械澄清池计算书

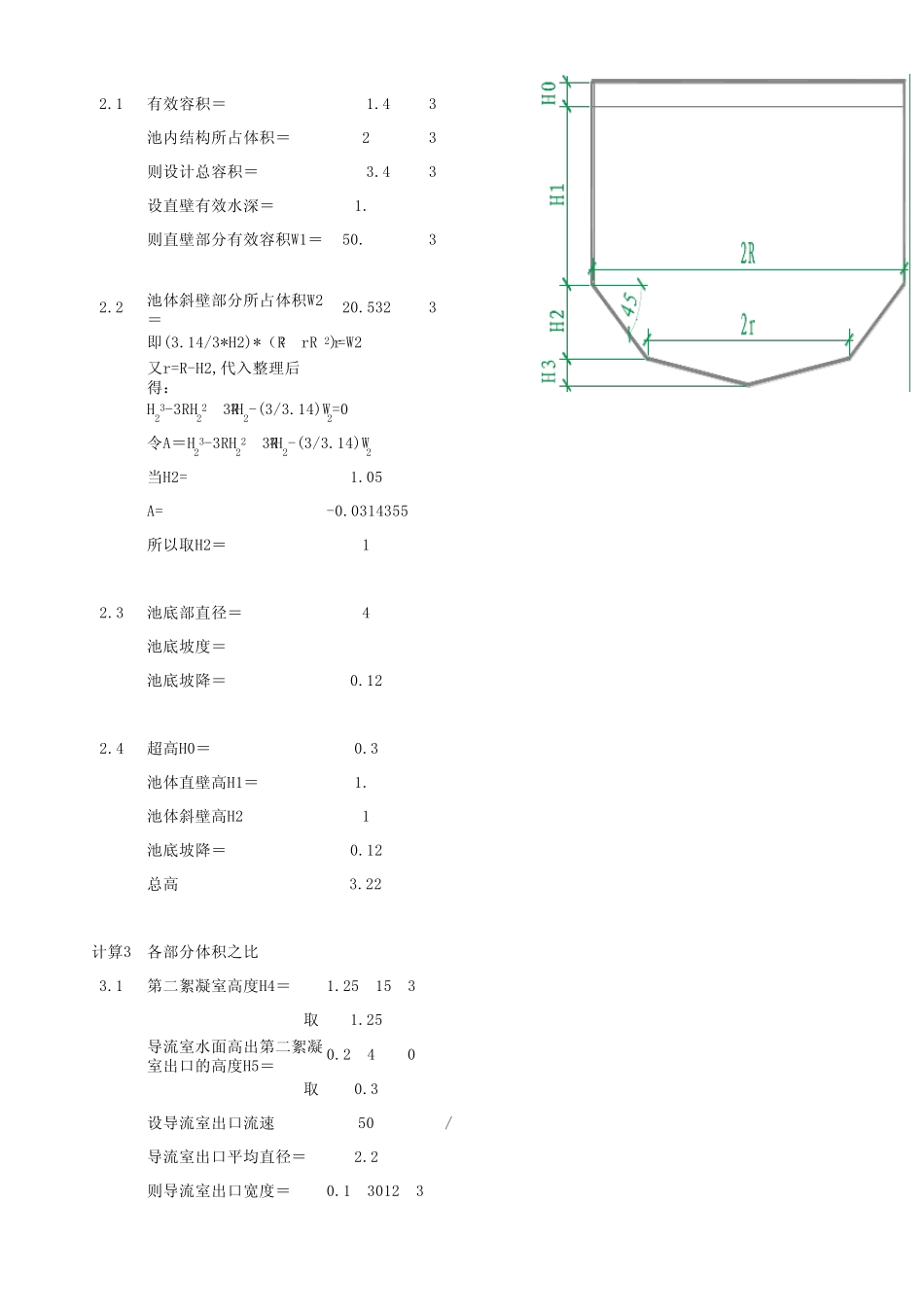

已知单座设计水量40m3/h0.01111111 m3/s自用水量5%泥渣回流量5倍3～5水总停留时间1.7h1.2～1.5第二絮凝室及导流室内流速40mm/s第二絮凝室水停留时间0.8min0.5～1.0分离室上升流速0.5mm/s计算1池体直径1.1第二絮凝室第二絮凝室提升流量＝240m3/h0.06666667m3/s第二絮凝室面积＝ 1.66666667m2第二絮凝室直径＝ 1.45710063m取1.8m1.2导流室导流室面积＝2.5434m2导流板面积＝0.2m2导流室与第二絮凝室面积之和＝5.2868 m2则导流室直径＝2.5951449m取2.6m1.3分离室分离室面积＝22.2222222 m2第二絮凝室、导流室、分离室面积之和＝27.5090222则澄清池直径＝5.91974158m取6m计算2池体高度40m3/h机械加速澄清池以Q提计，上升流速40-60钢板厚度忽略不计钢板厚度忽略不计钢板厚度忽略不计2.1有效容积＝71.4m3池内结构所占体积＝2m3则设计总容积＝73.4m3设直壁有效水深＝1.8m则直壁部分有效容积W1＝50.868m32.2池体斜壁部分所占体积W2＝20.532m3又r=R-H2,代入整理后得：当H2=1.05mA=-0.0314355所以取H2＝1m2.3池底部直径＝4m池底坡度＝6%池底坡降＝0.12m2.4超高H0＝0.3m池体直壁高H1＝1.8m池体斜壁高H21m池底坡降＝0.12m总高3.22m计算3各部分体积之比3.1第二絮凝室高度H4＝1.25815837m取1.25m导流室水面高出第二絮凝室出口的高度H5＝ 0.29488087m取0.3m设导流室出口流速50mm/s导流室出口平均直径＝2.2m则导流室出口宽度＝0.19301293mH23-3RH22+3R2H2-(3/3.14)W2=0令A＝H23-3RH22+3R2H2-(3/3.14)W2即(3.14/3*H2)*（R2+rR+r2)=W2取0.2m导流室出口竖向高度＝0.28284271m取0.28 m第二絮凝室体积（包括导流室在内）＝7.39627m33.2配水三角槽内流速0.25 m/s三角槽断面0.02222222m2等腰直角三角形，直边长＝0.21081851m取三角槽直边长0.25 m3.3第一絮凝室高度＝1.25m上部圆台： 上底半径＝1.15m 下底半径＝2.2m 高＝1.05 m下部圆台： 上底半径＝2.2m 下底半径＝2m 高＝0.2m则第一絮凝室体积＝12.3246308m33.4 分离室体积＝51.6790992m33.5 第二絮凝室体积：第一絮凝室体积：分离室体积＝11.676.99接近1：2：73.6 泥渣回流量＝0.05833333m3/s回流缝内流速＝150mm/s100-200回流缝宽＝0.02814772m取0.03 m计算3进出水管（槽）3.1进出水管进出水管管径＝150mm第一絮凝室体积等于两个圆台体积之和则流速＝0.62907919m/s3.2放空管、排泥管采用DN100计算4搅拌机与刮泥机搅拌机：N=4KW，叶轮直径1.24m,叶轮高度0.09m刮泥机：N＝0.25KW，刮臂直径3.6m
