42016年全国职业院校技能大赛建筑CAD识图试卷

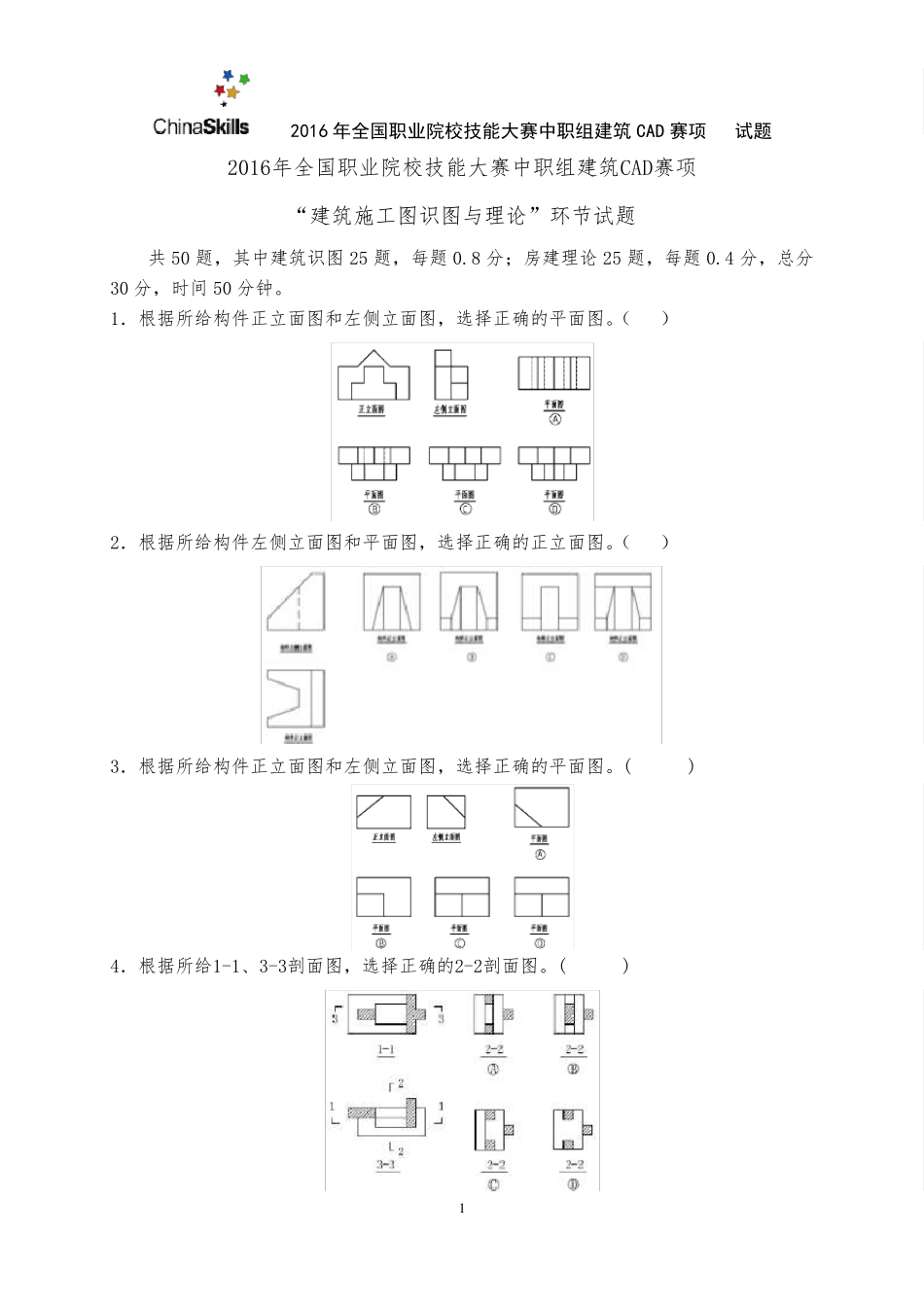

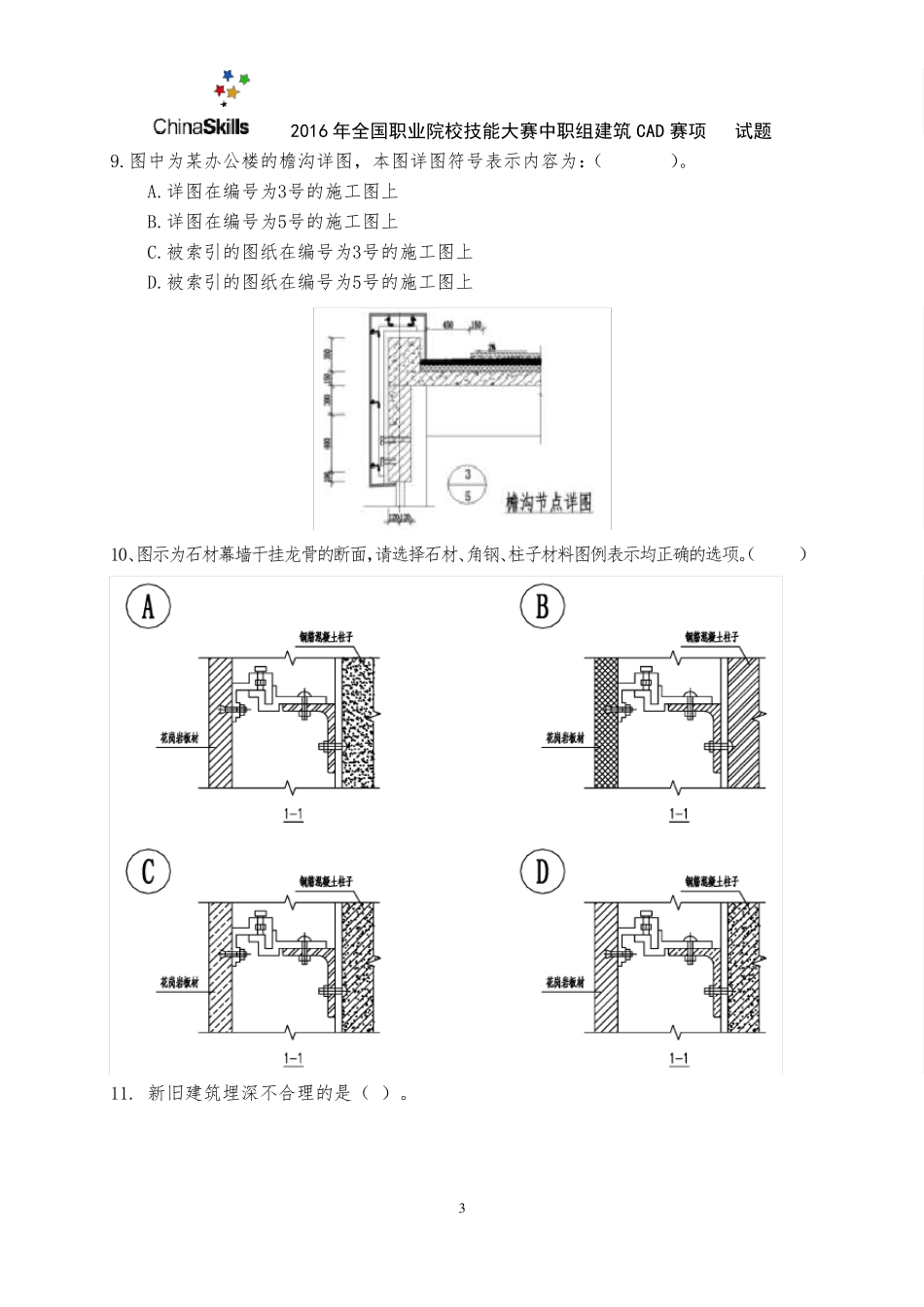

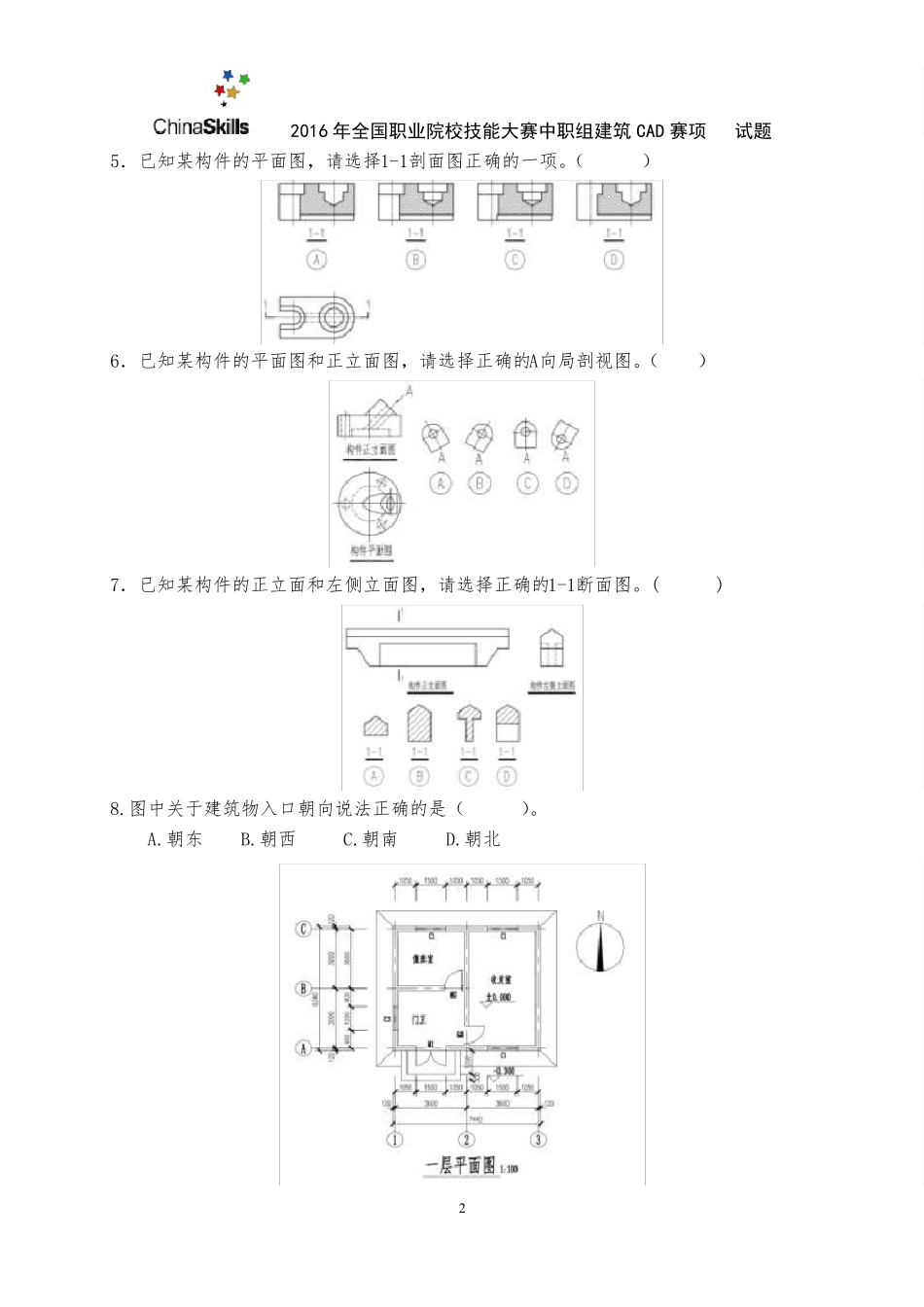

2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 1 2016年全国职业院校技能大赛中职组建筑CAD赛项 “建筑施工图识图与理论”环节试题 共 50 题，其中建筑识图 25 题，每题 0.8 分；房建理论 25 题，每题 0.4 分，总分30 分，时间 50 分钟。 1．根据所给构件正立面图和左侧立面图，选择正确的平面图。（ ） 2．根据所给构件左侧立面图和平面图，选择正确的正立面图。（ ） 3．根据所给构件正立面图和左侧立面图，选择正确的平面图。( ) 4．根据所给1-1、3-3剖面图，选择正确的2-2剖面图。( ) 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 2 5．已知某构件的平面图，请选择1-1剖面图正确的一项。（ ） 6．已知某构件的平面图和正立面图，请选择正确的A向局剖视图。（ ） 7．已知某构件的正立面和左侧立面图，请选择正确的1-1断面图。( ) 8.图中关于建筑物入口朝向说法正确的是（ ）。 A.朝东 B.朝西 C.朝南 D.朝北 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 3 9.图中为某办公楼的檐沟详图，本图详图符号表示内容为：（ ）。 A.详图在编号为3号的施工图上 B.详图在编号为5号的施工图上 C.被索引的图纸在编号为3号的施工图上 D.被索引的图纸在编号为5号的施工图上 10、图示为石材幕墙干挂龙骨的断面，请选择石材、角钢、柱子材料图例表示均正确的选项。（ ） 11. 新旧建筑埋深不合理的是（ ）。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 4 12. 地下室防水中防水层需高出最高地下水位（ ）mm。 13. 图中哪一项注写错误？ （ ） 14. 下列图示墙身水平及垂直防潮层位置做法错误的是( )。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 5 15. 下列为单向板的是（ ）。 A．①②③⑥⑦ B．①②③⑥ C．①②③ D．②③ 16. 图示木地面的构造方式为（ ）。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 6 A．空铺式 B．实铺式 C．粘贴式 D．拼装式 17. 下图所示楼地面，面层做法和图最匹配的是（ ）。 A．水磨石面层 B．细石混凝土面层 C．缸砖面层 D．木地板面层 18. 图示为某住宅自行车坡道详图，请选择坡道长度 L 正确的选项。 （ ） A. 6500mm B. 4500mm C. 4000mm D. 3500mm 19. 下图中楼梯栏杆高度表达正确的选项是（ ）。 2016 年全国职业院校技能大...
