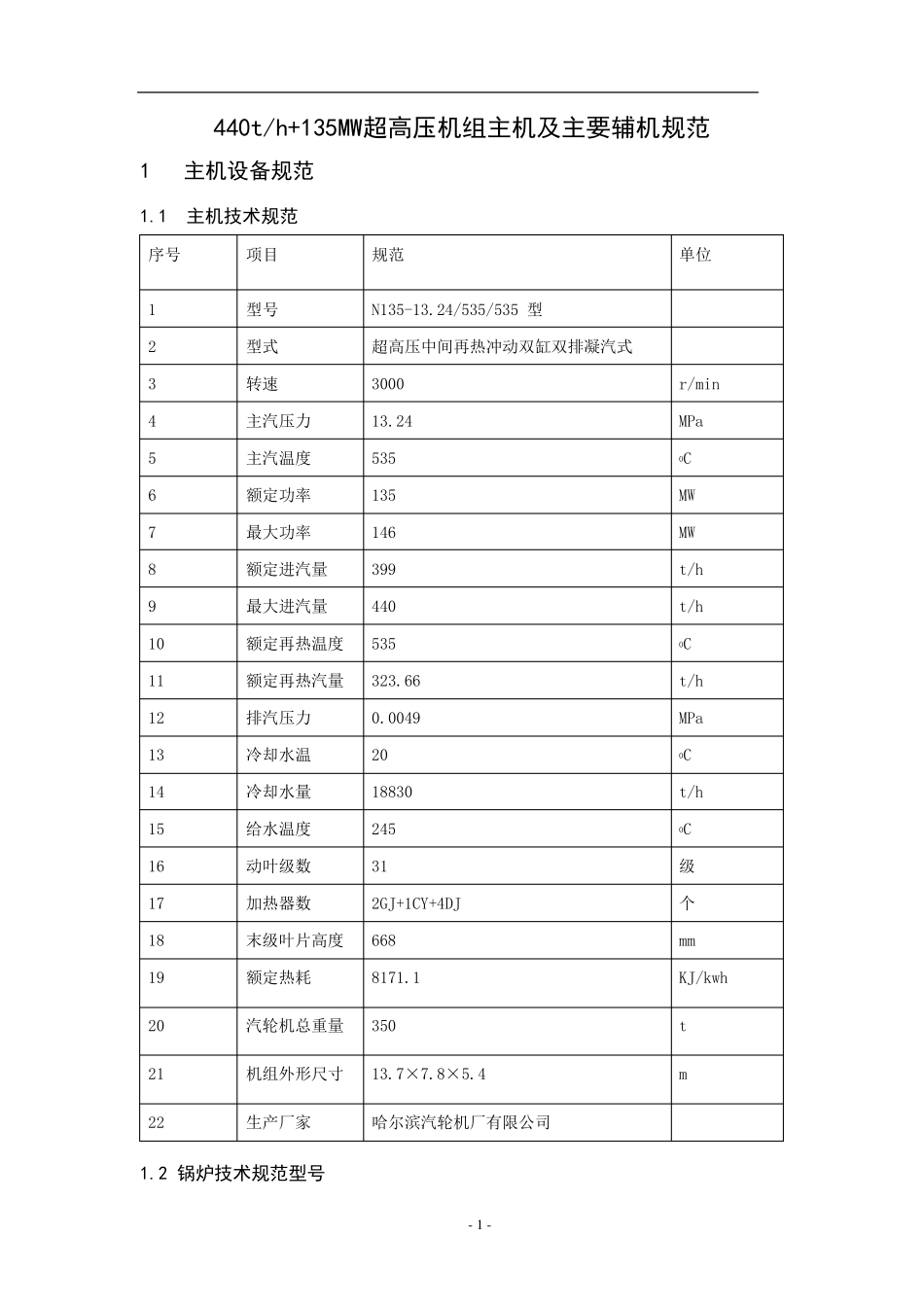

- 1 - 440t/h+135MW超高压机组主机及主要辅机规范 1 主机设备规范 1.1 主机技术规范 序号 项目 规范 单位 1 型号 N135-13.24/535/535 型 2 型式 超高压中间再热冲动双缸双排凝汽式 3 转速 3000 r/min 4 主汽压力 13.24 MPa 5 主汽温度 535 0C 6 额定功率 135 MW 7 最大功率 146 MW 8 额定进汽量 399 t/h 9 最大进汽量 440 t/h 10 额定再热温度 535 0C 11 额定再热汽量 323.66 t/h 12 排汽压力 0.0049 MPa 13 冷却水温 20 0C 14 冷却水量 18830 t/h 15 给水温度 245 0C 16 动叶级数 31 级 17 加热器数 2GJ+1CY+4DJ 个 18 末级叶片高度 668 mm 19 额定热耗 8171.1 KJ/kwh 20 汽轮机总重量 350 t 21 机组外形尺寸 13.7×7.8×5.4 m 22 生产厂家 哈尔滨汽轮机厂有限公司 1.2 锅炉技术规范型号 第一篇 设备技术规范 - 2 - 型号 NG-440/13.7-1 型式 超高压中间再热式燃气锅炉 主汽流量 440t/h 主气汽压力 13.7MPa 主汽温度 5400C 再热压力(进) 2.827MPa 再热流量 353.t/h 再热温度(进) 322.70C 再热压力(出) 2.545 MPa 再热温度(出) 5400C 给水温度 246.50C 排烟温度 1600C 燃料 兰炭尾气 热值 1700kcal/Nm3 燃料消耗 196517Nm3/h 锅炉排污率 ≤1% 热效率 90.5% 制造厂 杭锅 1.3 发电机技术规范 型号 QF-135-2 有功功率 135MW 额定电压 13800V 额定电流 6644.9A 额定频率 50Hz 额定转速 3000r/min 冷却方式 空气冷却 效率 98.9% 生产厂家 哈尔滨电机厂有限责任公司 2辅机技术规范 2.1 凝汽器技术规范 型 号 N-8000-1 型 式 表面换热式 循环水入口温度 200C 排汽压力 0.0049MPa 循环水流量 18830t/h 换热面积 8000M2 水室设计压力 0.245 MPa 管材 HSn70-1 AB,BFe30 冷却管总数 13378 根 冷却水管规格 φ25 ×1φ25 ×1.5 生产厂家 哈尔滨汽轮机厂有限公司 2.2 高压加热器技术规范 型号 JG560-1 JG500-2 设计压力 管程 壳程 管程 壳程 - 3 - ( MPa ) 22 3.1 22 4.4 型 式 立式、U 型管、大旁路 设计温度(0C ) 250 350 265 390 最高压力( MPa ) 19 19 最高温度(0C ) 350 390 给水温度(0C ) 168 228 228 251 给水流量( t/h ) 440 440 抽汽压力( MPa ) 3.23 4.28 换热...
