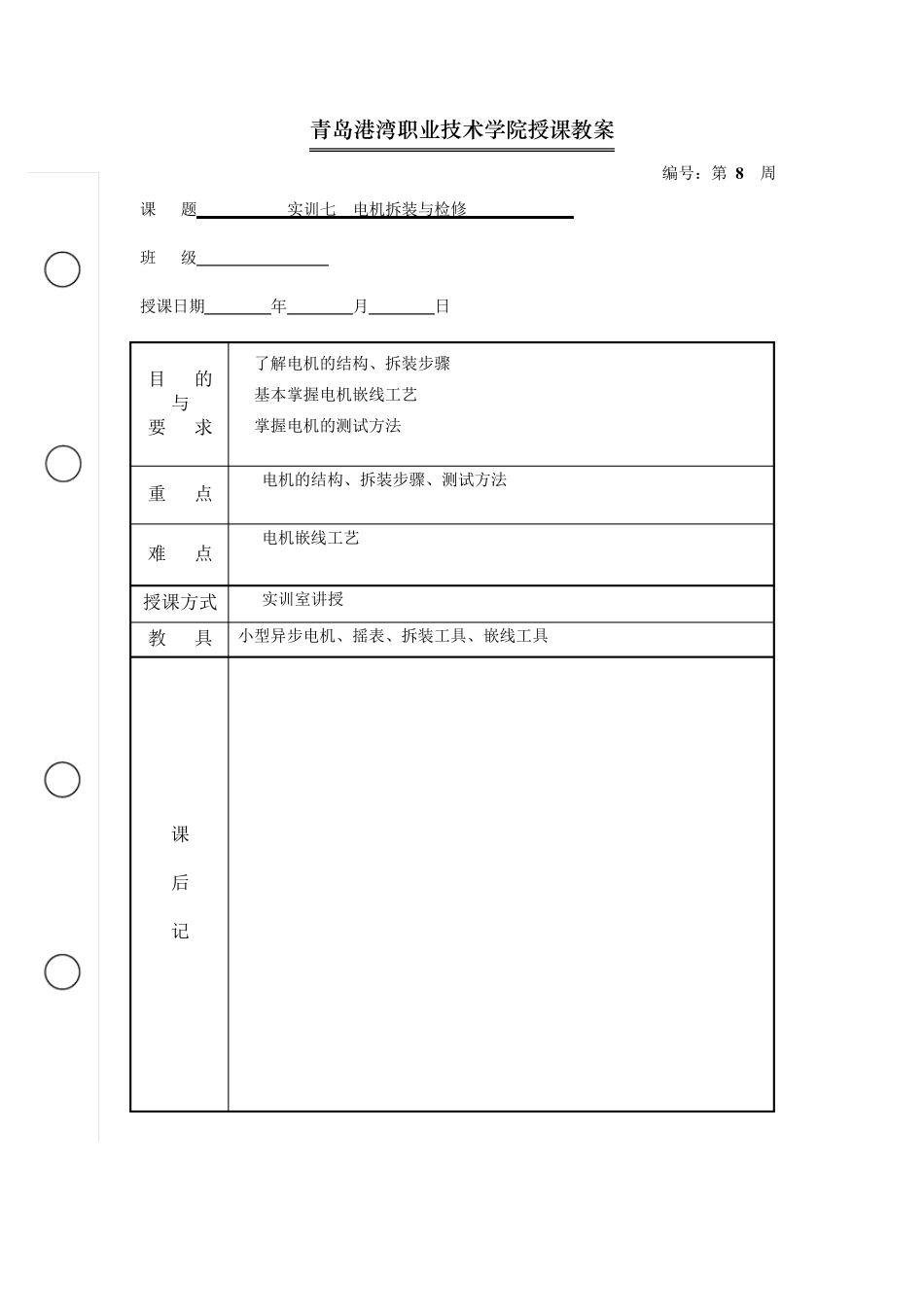

青岛港湾职业技术学院授课教案 编号：第 8 周 课 题 实训七 电机拆装与检修 班 级 授课日期 年 月 日 目 的 与 要 求 1
了解电机的结构、拆装步骤 2
基本掌握电机嵌线工艺 3
掌握电机的测试方法 重 点 电机的结构、拆装步骤、测试方法 难 点 电机嵌线工艺 授课方式 实训室讲授 教 具 小型异步电机、摇表、拆装工具、嵌线工具 课 后 记 实训七 电机拆装与检修 一、电机的定义及分类 1 、电动机是根据电磁感应原理，把电能转换为机械能，并输出机械转矩的原动机
2 、分类： 直流 按电流分 同步 交流 单相 异步 绕线式 三相 鼠笼式 二、电动机常见故障分析及判断 电机常见故障主要分机械故障和电气故障两大类
机械故障主要包括轴承、风扇、端盖、转轴、机壳等故障
电气故障主要包括定子绕组、转子绕组和电路故障
要正确判断电动机发生故障的原因，是一项复杂细致的工作
电动机在运行时，不同的原因会产生很相似的故障现象，这给分析、判断和查找故障原因带来一定难度
为了尽量缩短故障停机的时问，迅速修复电动机，对故障原因的判断要快而准
电工在巡视检查时，可以通过自身韵感官来了解电动机的运行状态是否正常
看，观察电机和所拖带的机械设备转速是否正常；看控制设备上的电压表、电流表批示数值有无超出规定范围，看控制线路中的指示、信号装置是否正常
听，必须熟悉电动机启动、轻载、重载的声音特征；学会辨别电动机单相、过载等故障时的声音及转子扫膛、笼型转子断条、轴承故障时的特殊声音，可帮助查找故障部位
摸，电动机过载及发生其他故障时，温升显著增加，造成工作温度上升，用手摸电动机外壳各部位即可判断温升情况
闻，电动机严重发热或过载时问较长，会引起绝缘受损而散发特殊气味；轴承发热严重时也可挥发出油脂气味
闻到特殊气味时，便可确认电动机有故障
问，向操作者了解电动机运行时有无异常征兆；故障发
