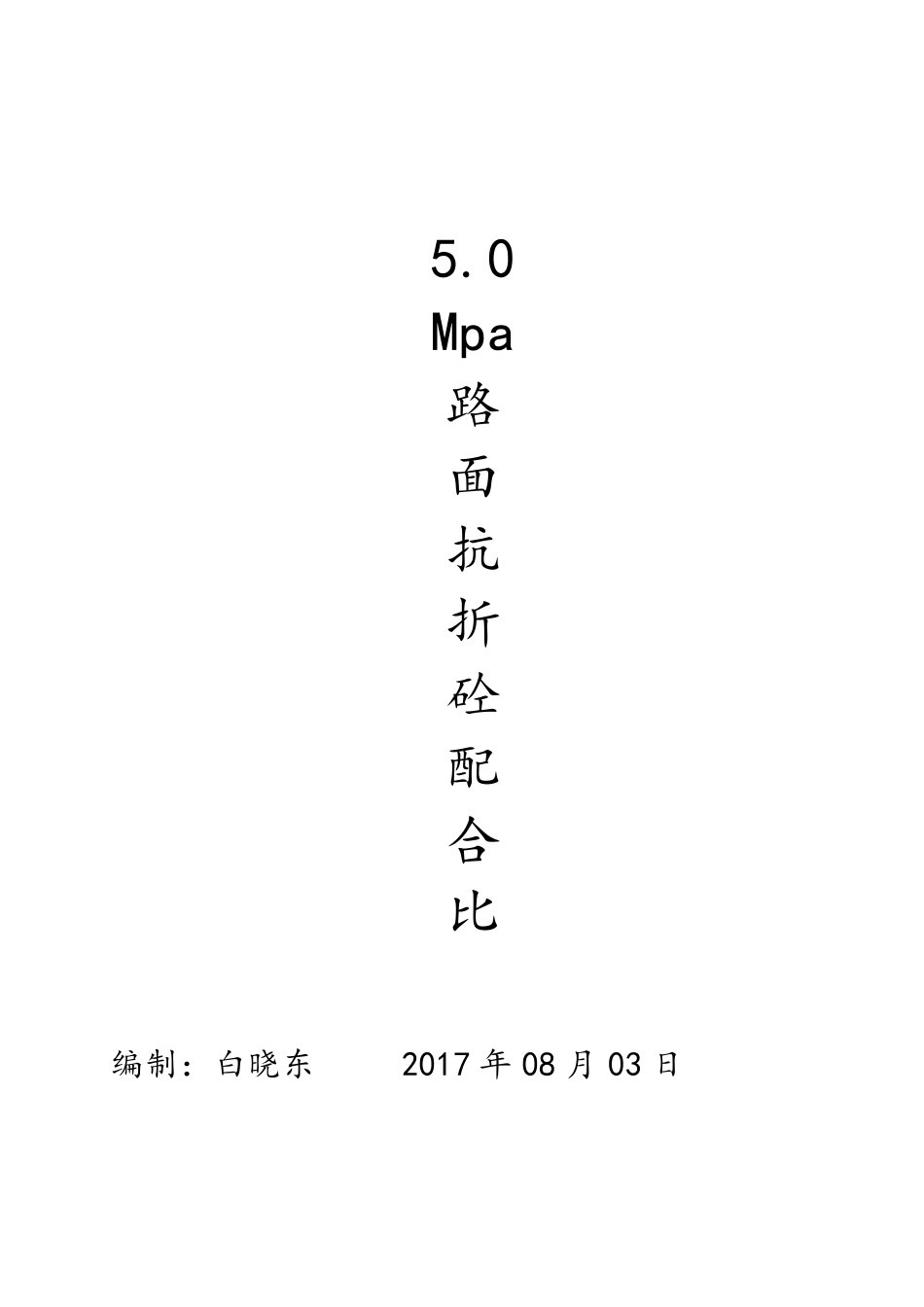

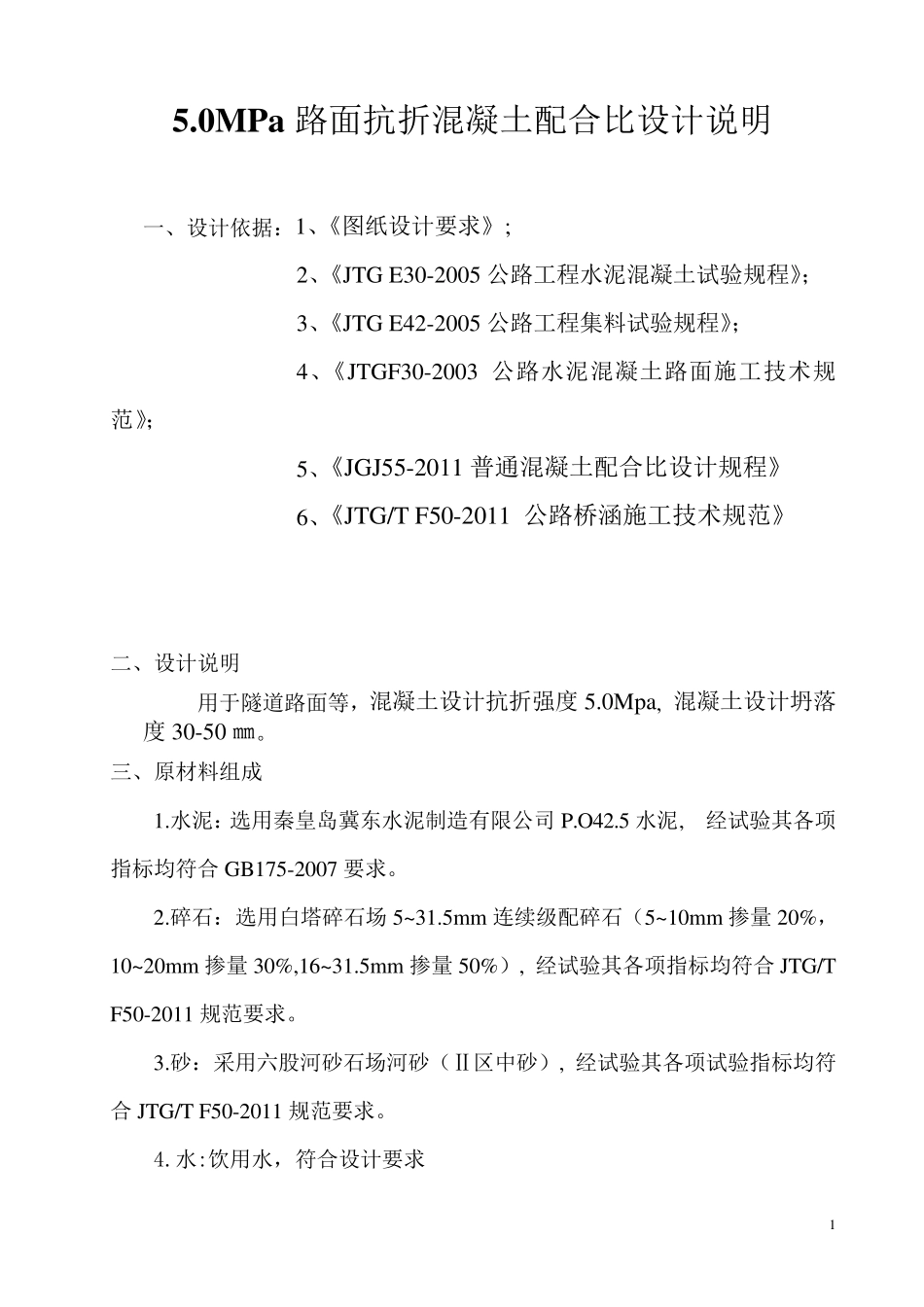

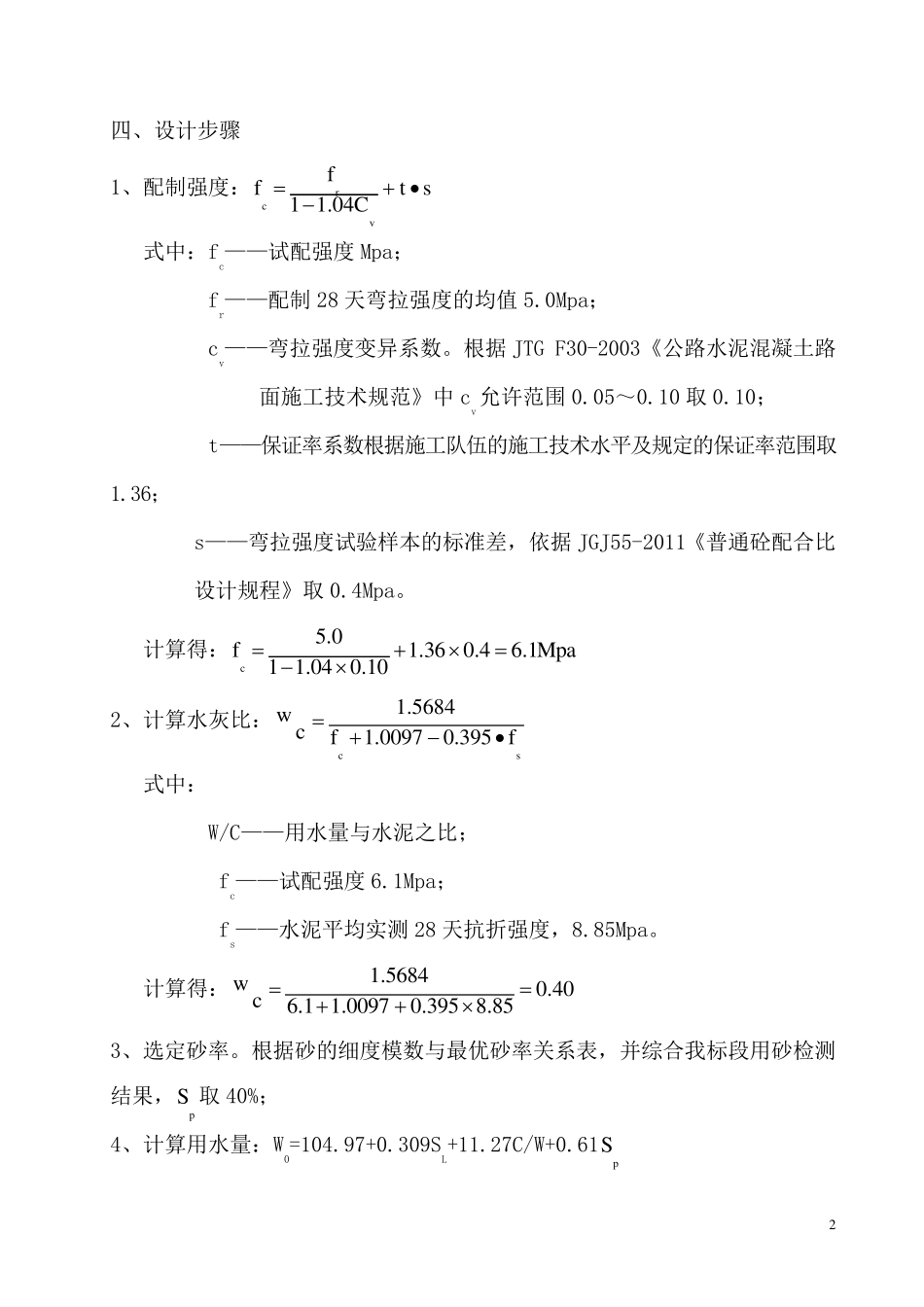

5.0 Mpa 路 面 抗 折 砼 配 合 比 编制:白晓东 2017 年 08 月 03 日 1 5.0MPa路面抗折混凝土配合比设计说明 一、设计依据:1、《图纸设计要求》; 2、《JTG E30-2005 公路工程水泥混凝土试验规程》; 3、《JTG E42-2005 公路工程集料试验规程》; 4、《JTGF30-2003 公路水泥混凝土路面施工技术规范》; 5、《JGJ55-2011 普通混凝土配合比设计规程》 6、《JTG/T F50-2011 公路桥涵施工技术规范》 二、设计说明 用于隧道路面等,混凝土设计抗折强度5.0Mpa, 混凝土设计坍落度30-50 ㎜。 三、原材料组成 1.水泥:选用秦皇岛冀东水泥制造有限公司P.O42.5 水泥, 经试验其各项指标均符合GB175-2007 要求。 2.碎石:选用白塔碎石场5~31.5mm 连续级配碎石(5~10mm 掺量20%,10~20mm 掺量30%,16~31.5mm 掺量50%), 经试验其各项指标均符合JTG/T F50-2011 规范要求。 3.砂:采用六股河砂石场河砂(Ⅱ区中砂), 经试验其各项试验指标均符合JTG/T F50-2011 规范要求。 4.水:饮用水,符合设计要求 2 四、设计步骤 1、配制强度:stC04.11ffvrc• 式中:fc——试配强度Mpa; fr——配制28 天弯拉强度的均值 5.0Mpa; cv——弯拉强度变异系数。根据 JTG F30-2003《公路水泥混凝土路面施工技术规范》中cv允许范围 0.05~0.10 取 0.10; t——保证率系数根据施工队伍的施工技术水平及规定的保证率范围取1.36; s——弯拉强度试验样本的标准差,依据 JGJ55-2011《普通砼配合比设计规程》取 0.4Mpa。 计算得:Mpa1.64.036.110.004.110.5fc 2、计算水灰比:scf395.00097.1f5684.1cw• 式中: W/C——用水量与水泥之比; fc——试配强度6.1Mpa; fs——水泥平均实测 28 天抗折强度,8.85Mpa。 计算得:40.085.8395.00097.11.65684.1cw 3、选定砂率。根据砂的细度模数与最优砂率关系表,并综合我标段用砂检测结果,pS 取 40%; 4、计算用水量:W0=104.97+0.309SL+11.27C/W+0.61pS 3 式中: W0——不加外加剂砼的单位用水量(kg/m3) SL——坍落度,取40mm。 C/W——灰水比,水灰比之倒数,得2.564 计算得:W0=104.97+0.309×40+11.27×4.01+0.61×0.40=146kg/m3; 为满足混凝土工作性能,根据现场浇筑施工机具及经验调整用水量:W0=170 kg/m3。 注:砂、石料均以自然烘干计算。 5、计算单位水泥用量:C=(C/W)·W0W 式中: C——单位...
