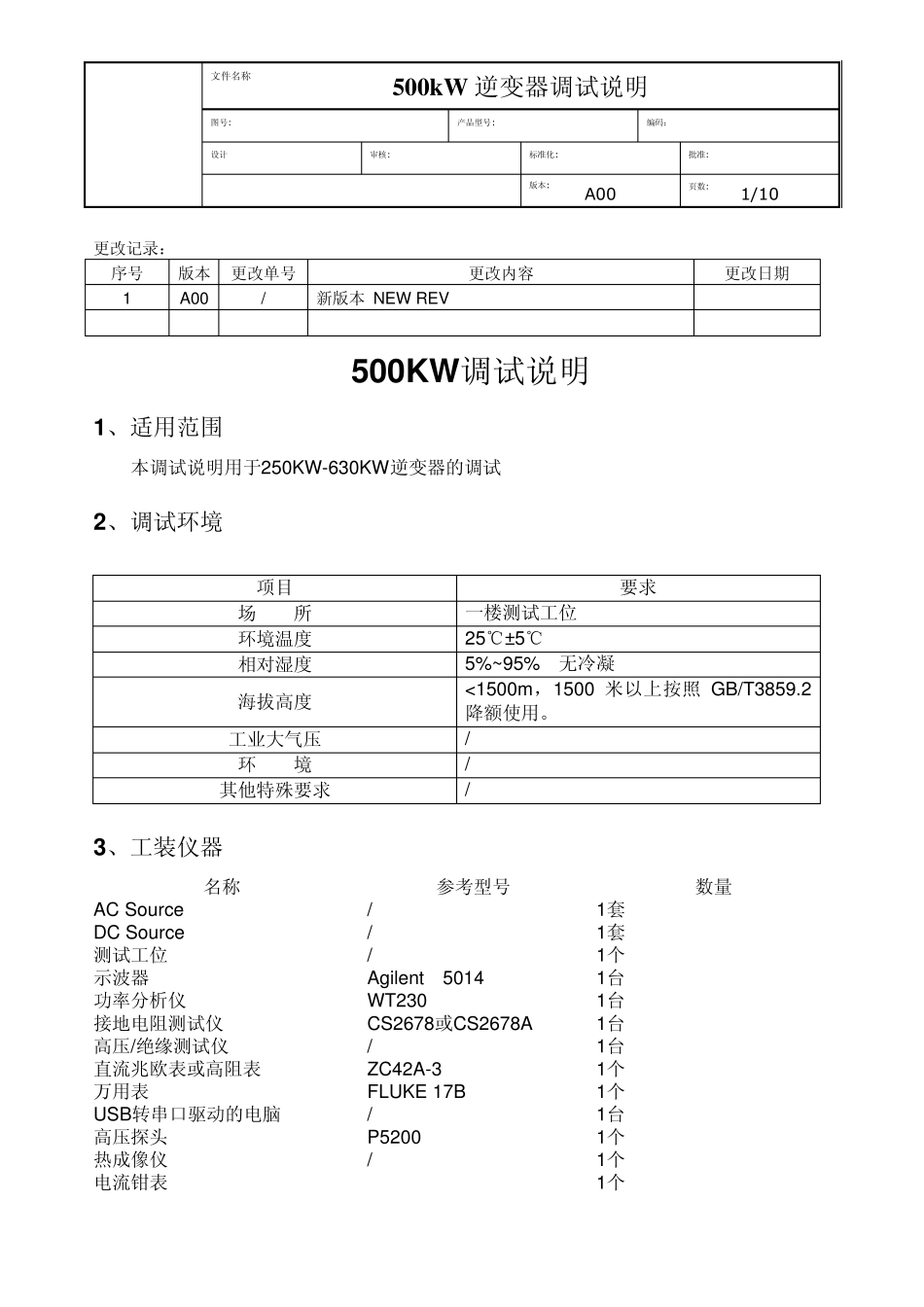

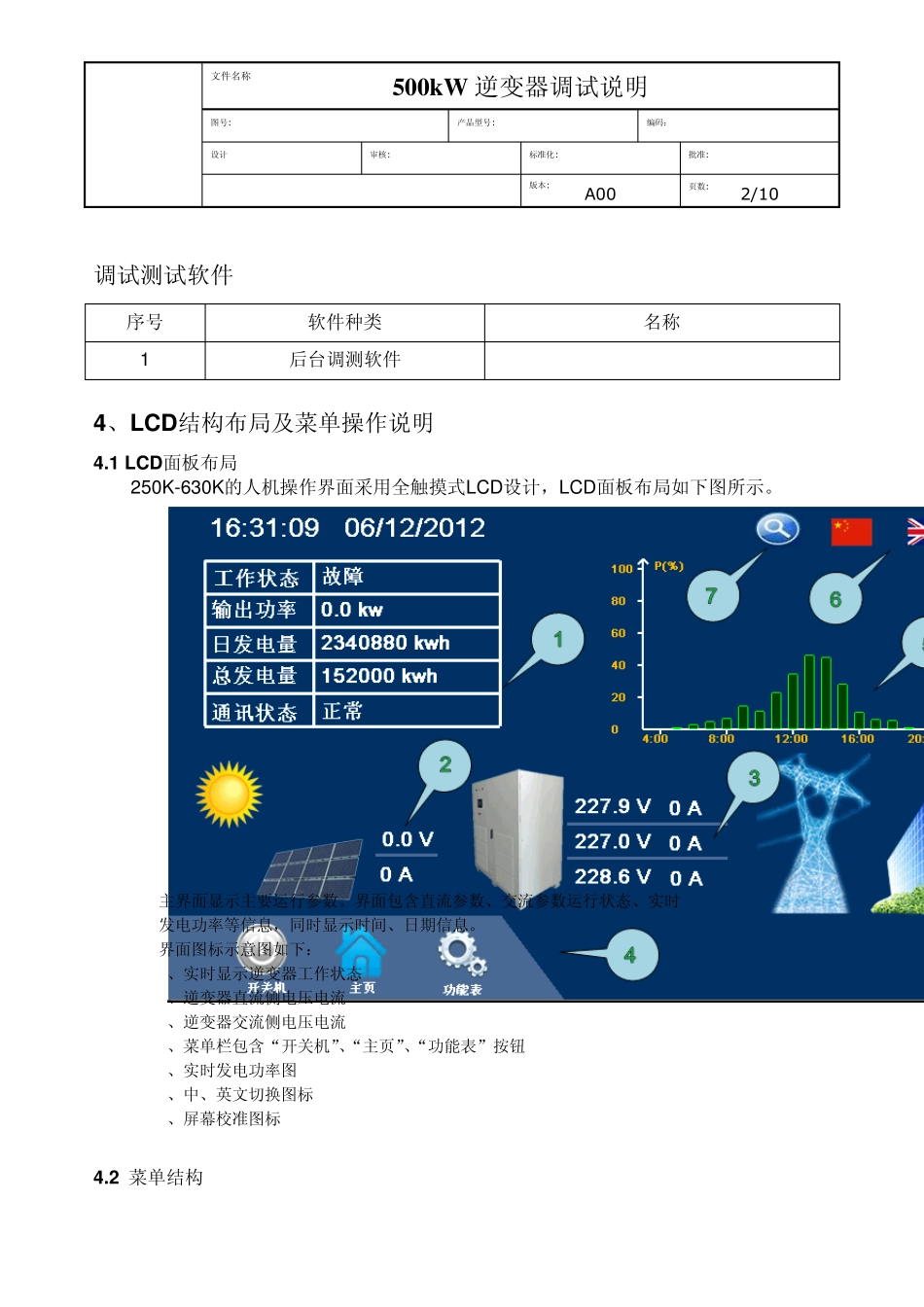

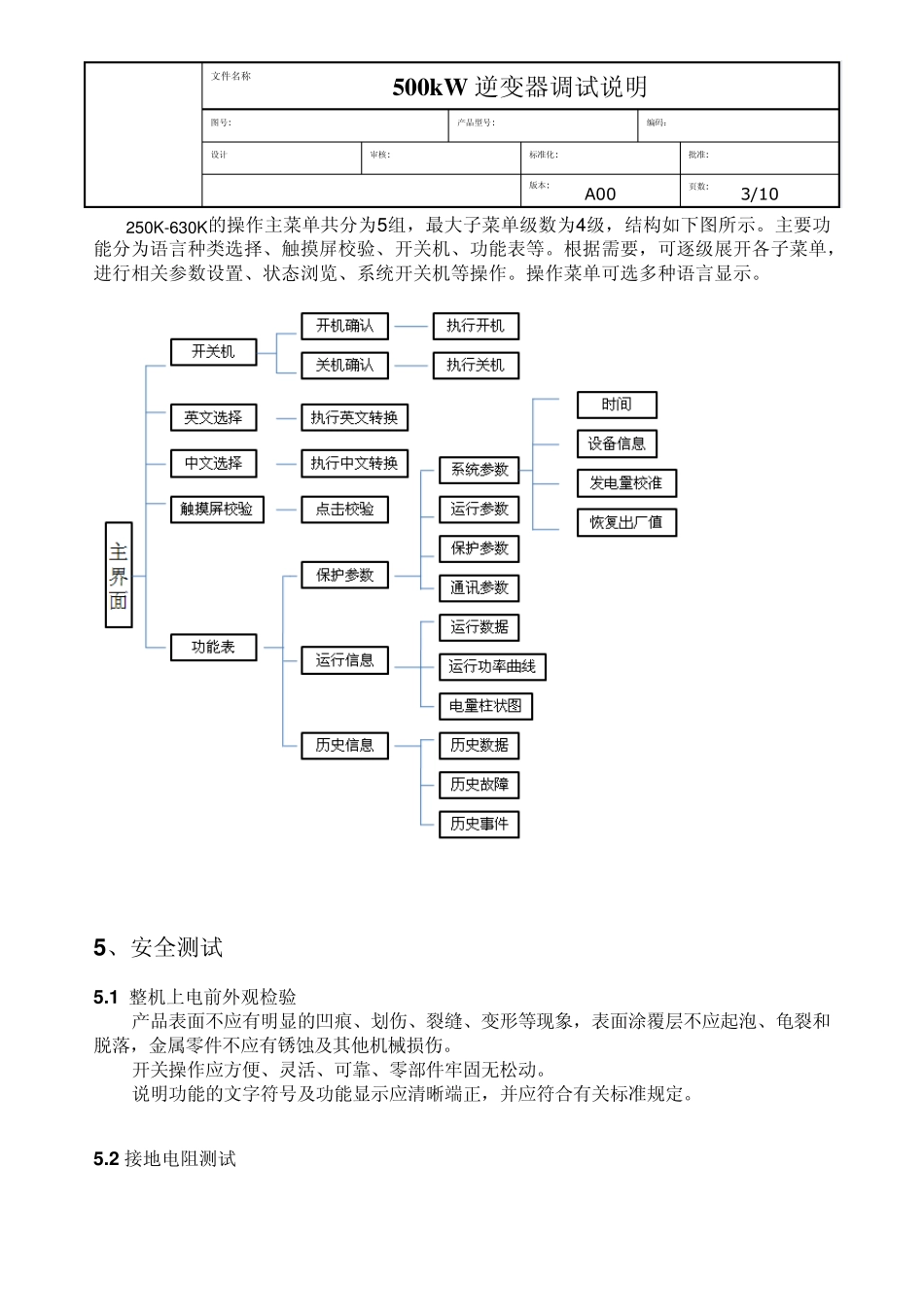

文件名称 500kW 逆变器调试说明 图号: 产品型号: 编码： 设计 审核: 标准化: 批准: 版本: A 00 页数: 1/10 更改记录： 序号 版本 更改单号 更改内容 更改日期 1 A00 / 新版本 NEW REV 500KW 调试说明 1、适用范围 本调试说明用于250KW-630KW逆变器的调试 2、调试环境 项目 要求 场 所 一楼测试工位 环境温度 25℃±5℃ 相对湿度 5%~95% 无冷凝 海拔高度 <1500m，1500 米以上按照 GB/T3859.2降额使用。 工业大气压 / 环 境 / 其他特殊要求 / 3、工装仪器 名称 参考型号 数量 AC Source / 1套 DC Source / 1套 测试工位 / 1个 示波器 Agilent 5014 1台 功率分析仪 WT230 1台 接地电阻测试仪 CS2678或CS2678A 1台 高压/绝缘测试仪 / 1台 直流兆欧表或高阻表 ZC42A-3 1个 万用表 FLUKE 17B 1个 USB转串口驱动的电脑 / 1台 高压探头 P5200 1个 热成像仪 / 1个 电流钳表 1个 文件名称 500kW 逆变器调试说明 图号: 产品型号: 编码： 设计 审核: 标准化: 批准: 版本: A 00 页数: 2/10 调试测试软件 序号 软件种类 名称 1 后台调测软件 4、LCD结构布局及菜单操作说明 4.1 LCD面板布局 250K-630K的人机操作界面采用全触摸式LCD设计，LCD面板布局如下图所示。 主界面显示主要运行参数。界面包含直流参数、交流参数运行状态、实时 发电功率等信息，同时显示时间、日期信息。 界面图标示意图如下： 1、实时显示逆变器工作状态 2、逆变器直流侧电压电流 3、逆变器交流侧电压电流 4、菜单栏包含“开关机”、“主页”、“功能表”按钮 5、实时发电功率图 6、中、英文切换图标 7、屏幕校准图标 4.2 菜单结构 文件名称 500kW 逆变器调试说明 图号: 产品型号: 编码： 设计 审核: 标准化: 批准: 版本: A 00 页数: 3/10 250K-630K的操作主菜单共分为5组，最大子菜单级数为4级，结构如下图所示。主要功能分为语言种类选择、触摸屏校验、开关机、功能表等。根据需要，可逐级展开各子菜单，进行相关参数设置、状态浏览、系统开关机等操作。操作菜单可选多种语言显示。 5 、安全测试 5 .1 整机上电前外观检验 产品表面不应有明显的凹痕、划伤、裂缝、变形等现象，表面涂覆层不应起泡、龟裂和脱落，金属零件不应有锈蚀及其他机械损伤。 开关操作应方便、灵活、可靠、零部件牢固无松动。 说明功能的文字符...
