505E电调系统

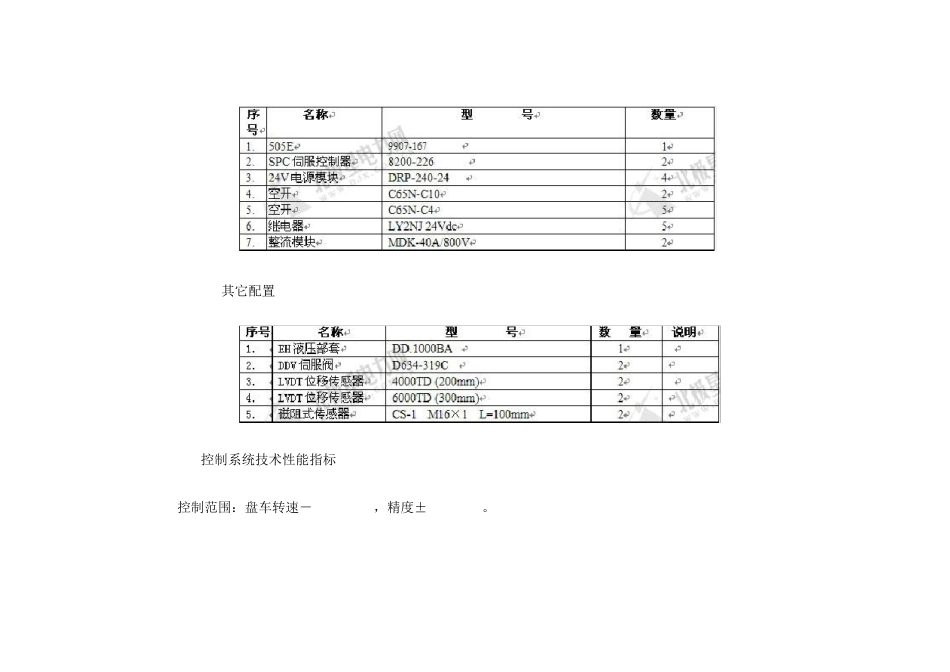

505E 电调系统 汽轮机 505E_DEH系统 1. 概述 本工程的DEH" target="_blank" style="color:blue; text-decoration:underline;">DEH控制系统采用WOODWARD公司的505" target="_blank" style="color:blue; text-decoration:underline;">505E控制器（以下简称505" target="_blank" style="color:blue; text-decoration:underline;">505E）、SPC伺服控制器完成对数据的采集、控制和监视、操纵等步骤。 DEH" target="_blank" style="color:blue; text-decoration:underline;">DEH控制系统由 DEH控制柜、EH液压部套、DDV伺服阀、LVDT位移传感器、磁阻式传感器、油动机等组成。 DEH控制柜内布置 505E、SPC伺服控制器、开关电源、继电器等（详见 2.1DEH柜配置说明） 505E完成现场信号采集、控制监视、诊断结果、预警停机、各种试验操纵。 SPC伺服控制器接受从505E来的4-20mA型阀位指令信号，同时接受LVDT位移传感器的反馈信号，输出-10mA− --+10mA指令信号到 DDV伺服阀。 DDV伺服阀接受 SPC伺服控制器输出的-10mA− --+10mA指令信号，调节脉冲油压，通过油动机的动作实现对汽机调节阀门的有效控制和保护。 LVDT位移传感器是线性差动变压器式位移传感器，主要丈量油动机行程，将丈量信号反馈到 SPC伺服控制器。 2.DEH控制系统配置说明 2.1DEH柜配置 2.2 DEH其它配置 3.DEH控制系统技术性能指标 a.控制范围：盘车转速－3500r/min，精度±1.5r/min。 b.负荷控制范围0－115％，负荷控制精度0.5％。 c.转速不等率3－6％可调。 d.升速率控制精度±1.5r/min。 e.系统迟缓率，调速系统<0.3％。 f.系统控制周期小于 50ms。 g.甩满负荷下转速超调量<9％，维持 3000r/min空转。 h.均匀连续运行时间 DEH系统 MTBF>25000小时 i.系统可用率不小于 99.9％。 j.DEH系统装置运行环境 0－40℃。 k.电源负荷率50％，双电源。柜内供电装置 1：1冗余，交流双路供电（一路工作 UPS，一路厂用变）。 l.系统具有防干扰措施，抗现场各种电磁波及通讯设备的干扰。 4.505" target="_blank" style="color:blue; text-decoration:underline;">505E键盘（Keypad）： 505" target="_blank" style="color:blue; text-decoration:underline;">505E的服务面板由505E前面板上的键盘和LED（发光二极管）显示器组成。 LED显示器可以显示2行（每行24个字符），用来显示运行参数和故障检测参数， 使用的语言是英文。通过505E前...
