50ohm特征阻抗与阻抗匹配

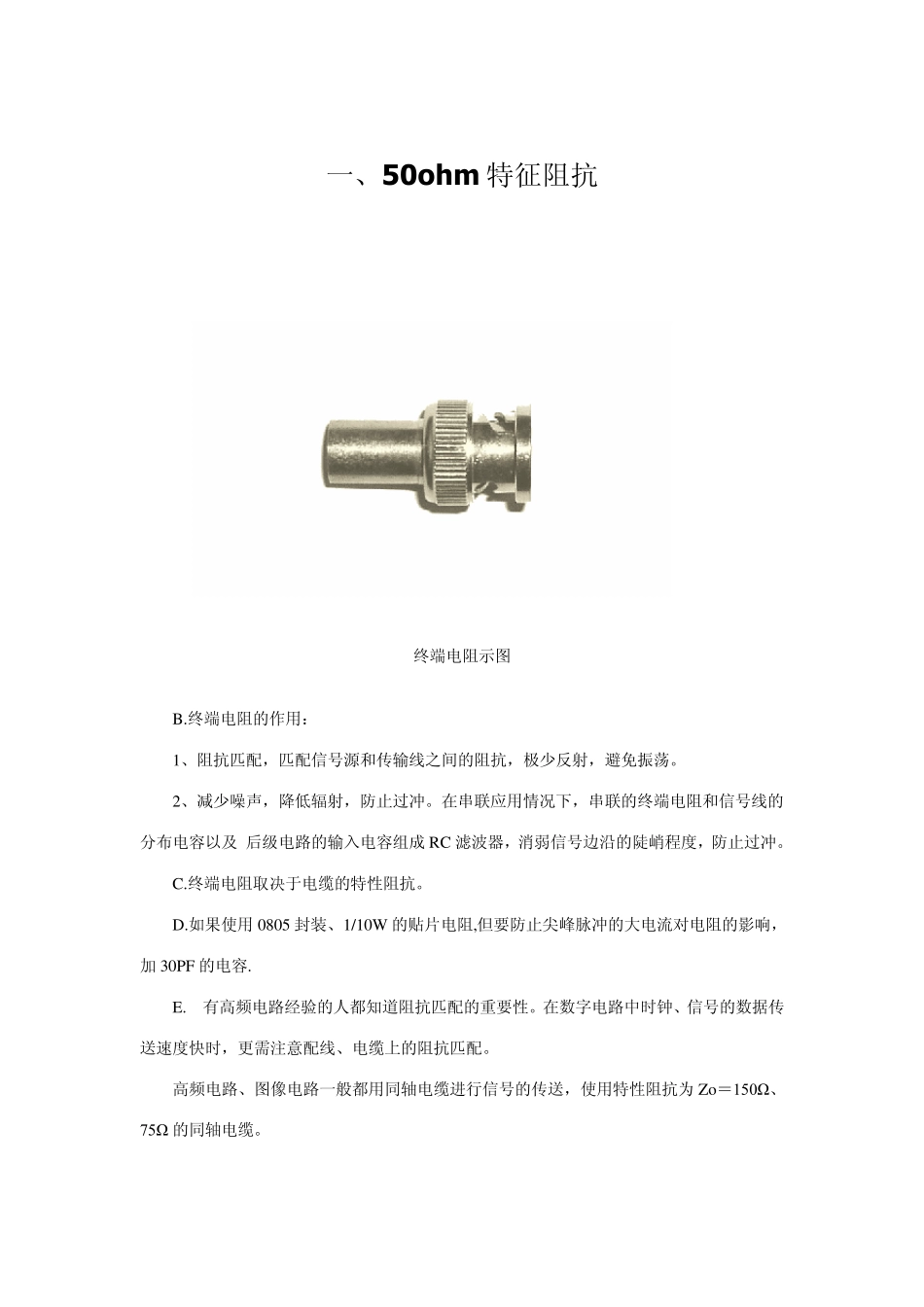

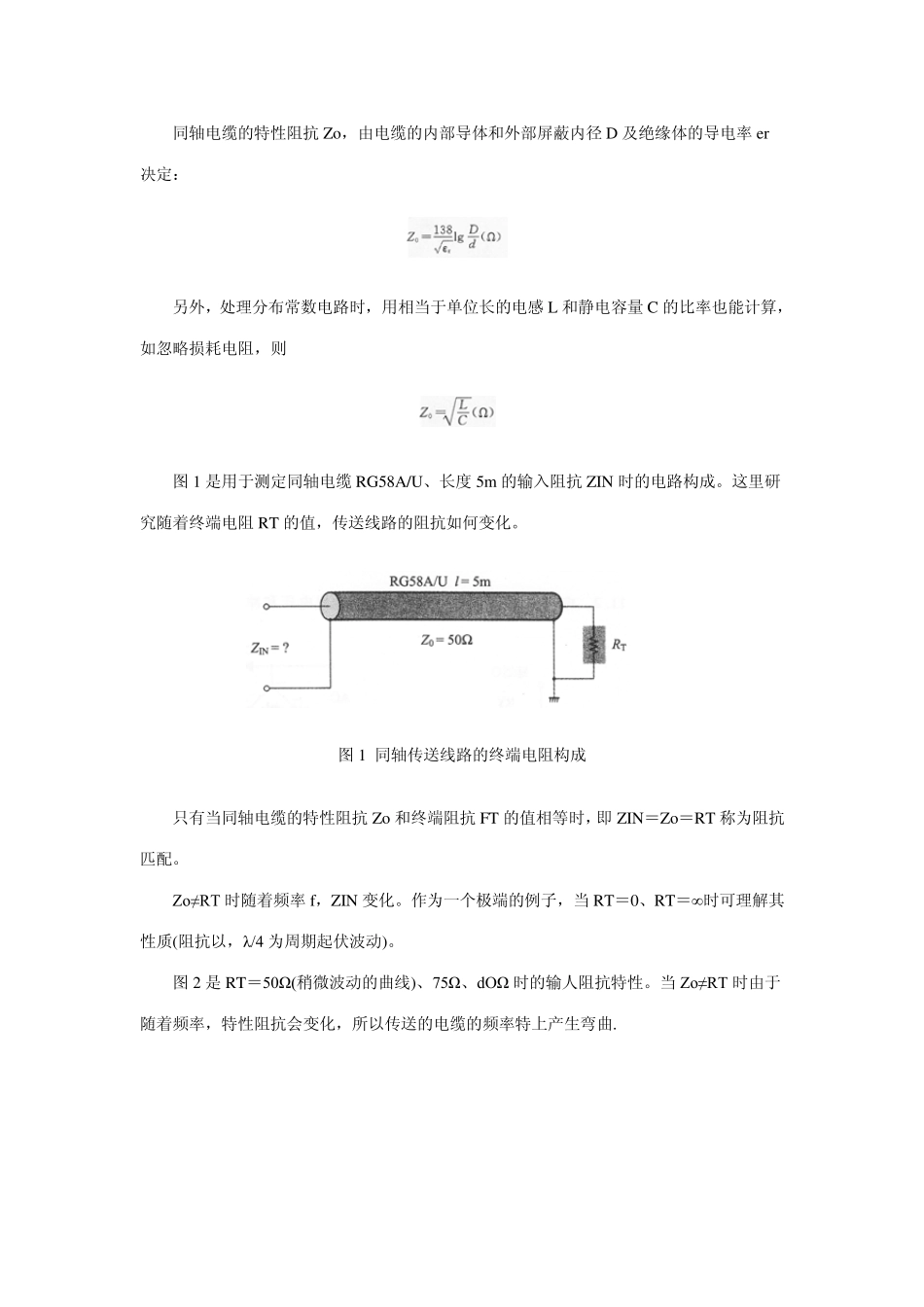

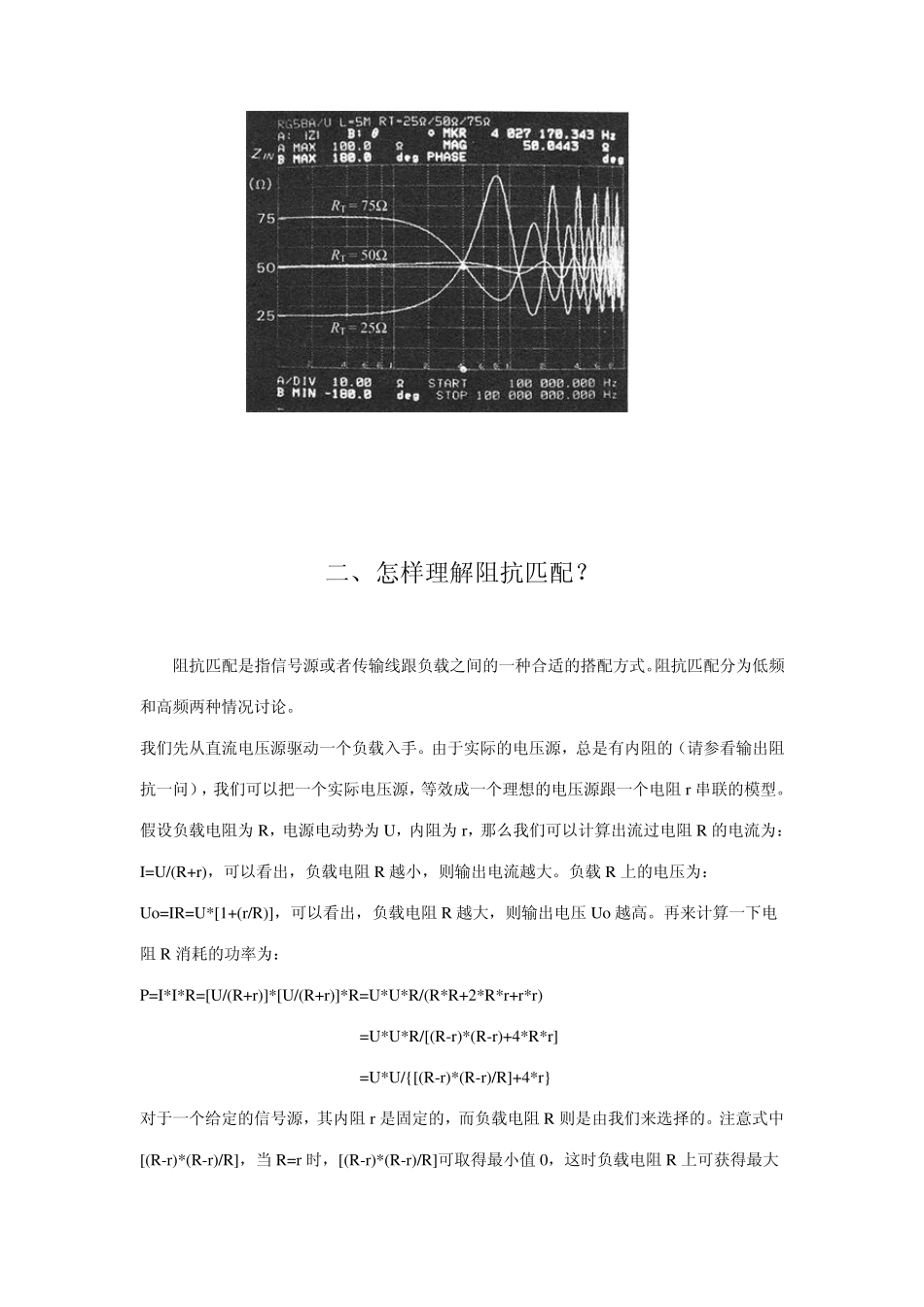

一、50ohm 特征阻抗 终端电阻示图 B.终端电阻的作用： 1、阻抗匹配，匹配信号源和传输线之间的阻抗，极少反射，避免振荡。 2、减少噪声，降低辐射，防止过冲。在串联应用情况下，串联的终端电阻和信号线的分布电容以及 后级电路的输入电容组成 RC 滤波器，消弱信号边沿的陡峭程度，防止过冲。 C.终端电阻取决于电缆的特性阻抗。 D.如果使用 0805 封装、1/10W 的贴片电阻,但要防止尖峰脉冲的大电流对电阻的影响，加 30PF 的电容. E. 有高频电路经验的人都知道阻抗匹配的重要性。在数字电路中时钟、信号的数据传送速度快时，更需注意配线、电缆上的阻抗匹配。 高频电路、图像电路一般都用同轴电缆进行信号的传送，使用特性阻抗为 Zo＝150Ω 、75Ω 的同轴电缆。 同轴电缆的特性阻抗Zo，由电缆的内部导体和外部屏蔽内径D 及绝缘体的导电率er决定： 另外，处理分布常数电路时，用相当于单位长的电感L 和静电容量C 的比率也能计算，如忽略损耗电阻，则 图1 是用于测定同轴电缆RG58A/U、长度 5m 的输入阻抗ZIN 时的电路构成。这里研究随着终端电阻RT 的值，传送线路的阻抗如何变化。 图1 同轴传送线路的终端电阻构成 只有当同轴电缆的特性阻抗Zo 和终端阻抗FT 的值相等时，即 ZIN＝Zo＝RT 称为阻抗匹配。 Zo≠RT 时随着频率f，ZIN 变化。作为一个极端的例子，当RT＝0、RT＝∞时可理解其性质(阻抗以，λ/4 为周期起伏波动)。 图2 是RT＝50Ω (稍微波动的曲线)、75Ω 、dOΩ 时的输人阻抗特性。当Zo≠RT 时由于随着频率，特性阻抗会变化，所以传送的电缆的频率特上产生弯曲. 二、怎样理解阻抗匹配？ 阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。 我们先从直流电压源驱动一个负载入手。由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻 r 串联的模型。假设负载电阻为 R，电源电动势为 U，内阻为 r，那么我们可以计算出流过电阻 R 的电流为：I=U/(R+r)，可以看出，负载电阻 R 越小，则输出电流越大。负载 R 上的电压为：Uo=IR=U*[1+(r/R)]，可以看出，负载电阻 R 越大，则输出电压 Uo 越高。再来计算一下电阻 R 消耗的功率为： P=I*I*R=[U/(R+r)]*[U/(R+r)]*R=U*U*R/(R*R+2*R*r+r*r) =U*U*R/[(R-r)*(R-r)+4*R*r] =U*U/{[(R-r)*(R-r)/R]+4*r} 对于一个...
