51单片机八段数码管显示

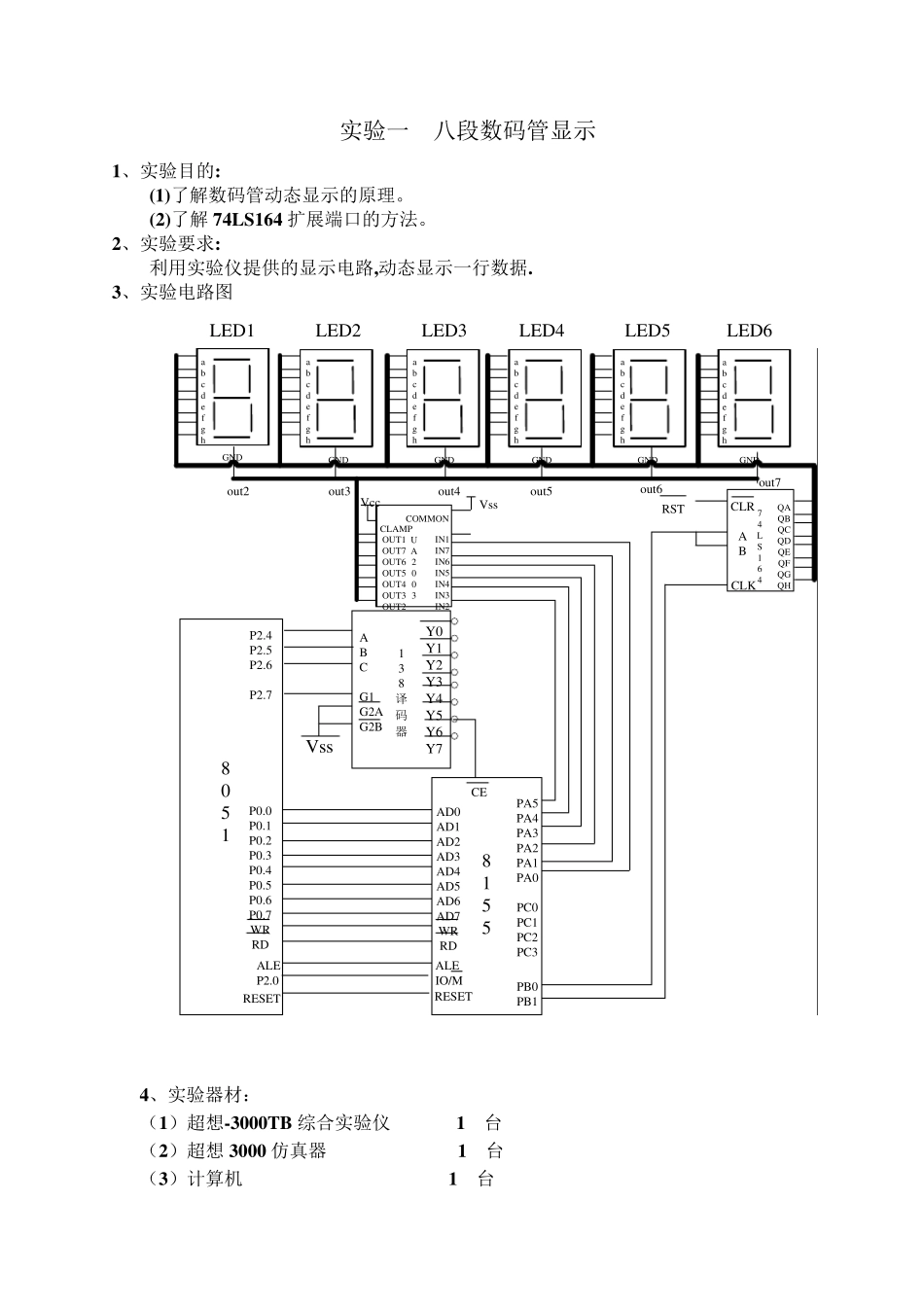

51单片机八段数码管显示_第1页
1/6

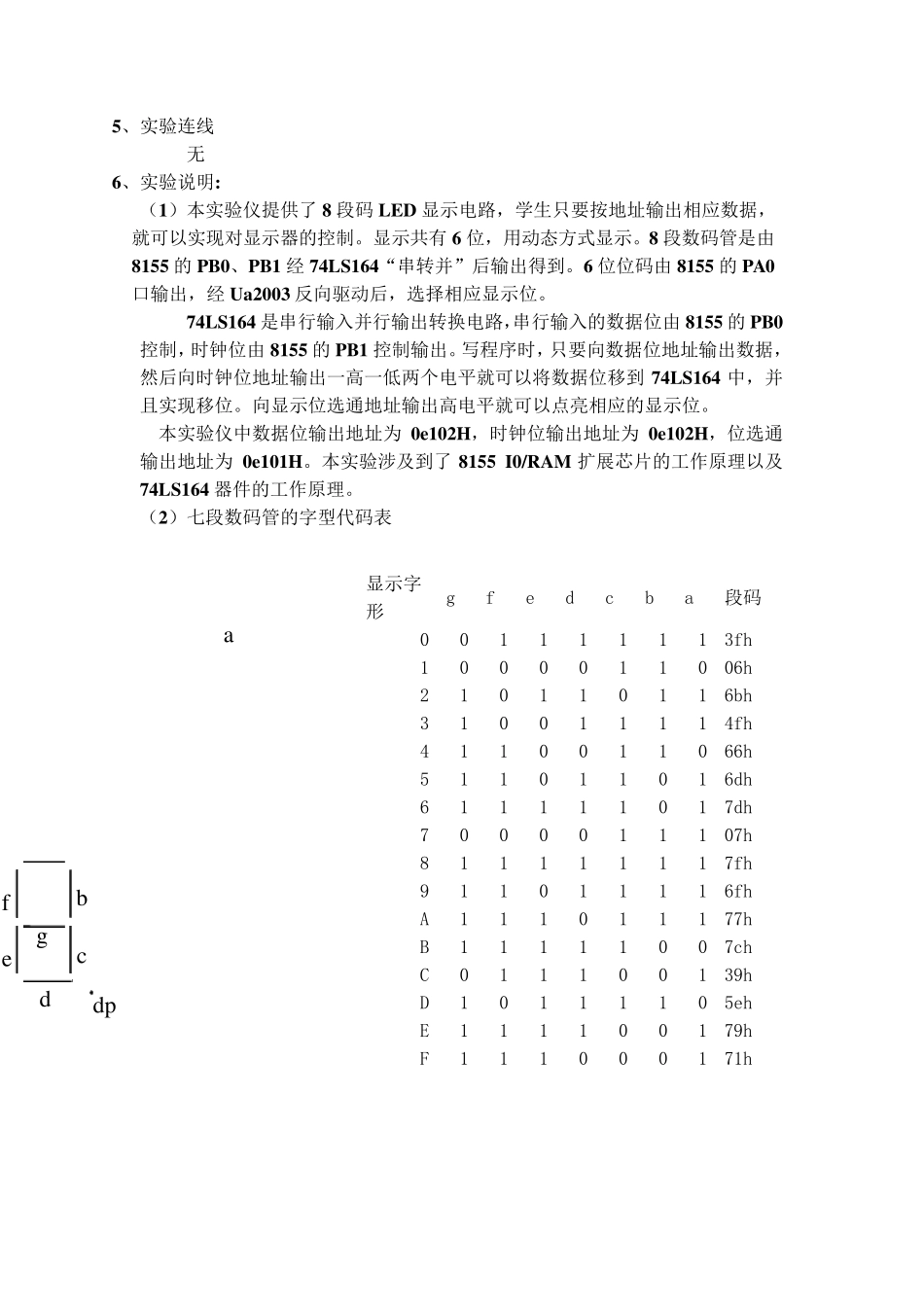

51单片机八段数码管显示_第2页
2/6

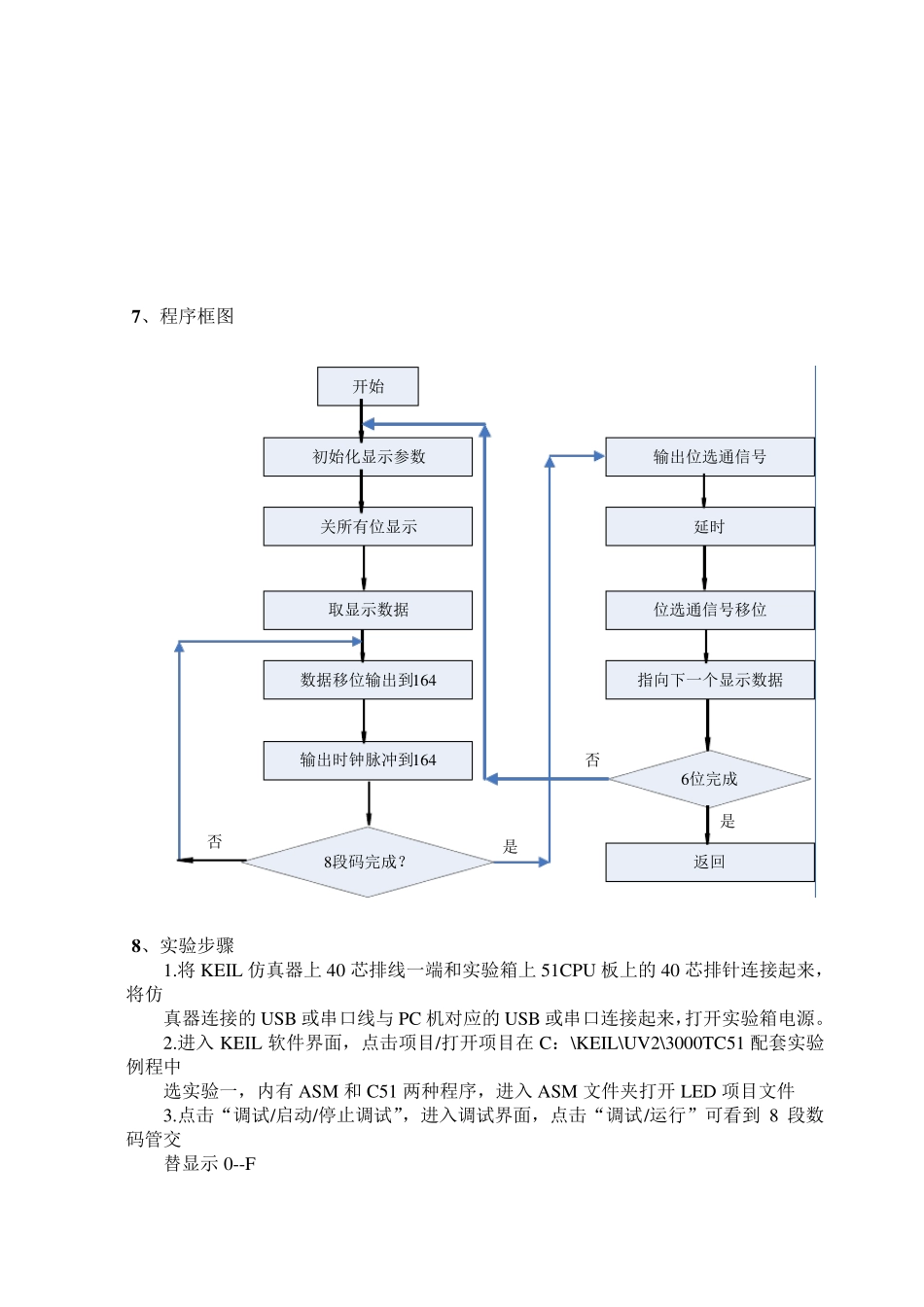

51单片机八段数码管显示_第3页
3/6
实验一 八段数码管显示 1、实验目的: (1)了解数码管动态显示的原理。 (2)了解 74LS164 扩展端口的方法。 2、实验要求: 利用实验仪提供的显示电路,动态显示一行数据. 3、实验电路图 abcdefghabcdefghabcdefghabcdefghabcdefghabcdefghLED1LED2LED3LED4LED5LED6GNDGNDGNDGNDGNDGND74LS164QAQBQCQDQEQFQGQHCLKCLRABUA2003IN1IN7IN6IN5IN4IN3IN2COMMONOUT1OUT7OUT6OUT5OUT4OUT3OUT2CLAMPou t3ou t2ou t4ou t5ou t6ou t7VccVss81558051P0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7WRRDAD0AD1AD2AD3AD4AD5AD6AD7WRRDP2.4P2.5P2.6P2.7138译码器ABCG1G2AG2BY0Y1Y2Y3Y4Y5Y6Y7VssCEALEIO/MALEP2.0RESETRESETPA5PA4PA3PA2PA1PA0PC0PC1PC2PC3PB0PB1RST 4、实验器材: (1)超想-3000TB 综合实验仪 1 台 (2)超想 3000 仿真器 1 台 (3)计算机 1 台 5、实验连线 无 6、实验说明: (1)本实验仪提供了8 段码LED 显示电路,学生只要按地址输出相应数据,就可以实现对显示器的控制。显示共有6 位,用动态方式显示。8 段数码管是由8155 的PB0、PB1 经74LS164“串转并”后输出得到。6 位位码由8155 的PA0口输出,经Ua2003 反向驱动后,选择相应显示位。 74LS164 是串行输入并行输出转换电路,串行输入的数据位由8155 的PB0控制,时钟位由8155 的PB1 控制输出。写程序时,只要向数据位地址输出数据,然后向时钟位地址输出一高一低两个电平就可以将数据位移到 74LS164 中,并且实现移位。向显示位选通地址输出高电平就可以点亮相应的显示位。 本实验仪中数据位输出地址为 0e102H,时钟位输出地址为 0e102H,位选通输出地址为 0e101H。本实验涉及到了8155 I0/RAM 扩展芯片的工作原理以及74LS164 器件的工作原理。 (2)七段数码管的字型代码表 显示字形 g f e d c b a 段码 0 0 1 1 1 1 1 1 3fh 1 0 0 0 0 1 1 0 06h 2 1 0 1 1 0 1 1 6bh 3 1 0 0 1 1 1 1 4fh 4 1 1 0 0 1 1 0 66h 5 1 1 0 1 1 0 1 6dh 6 1 1 1 1 1 0 1 7dh 7 0 0 0 0 1 1 1 07h 8 1 1 1 1 1 1 1 7fh 9 1 1 0 1 1 1 1 6fh A 1 1 1 0 1 1 1 77h B 1 1 1 1 1 0 0 7ch C 0 1 1 1 0 0 1 39h D 1 0 1 1 1 1 0 5eh E 1 1 1 1 0 0 1 79h F 1 1 1 0 0 0 1 71h a b c d e f g dp 7 、程...
