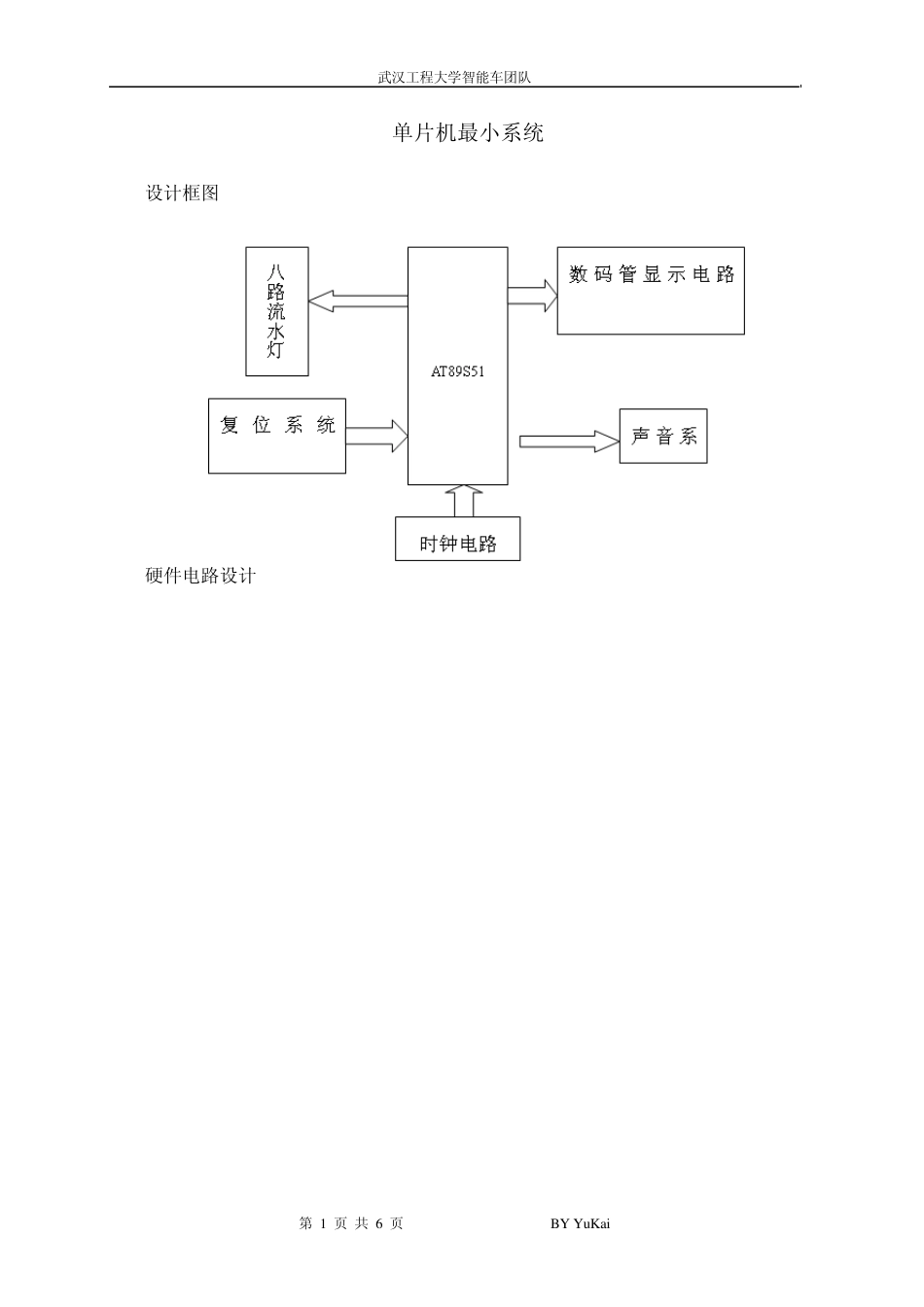

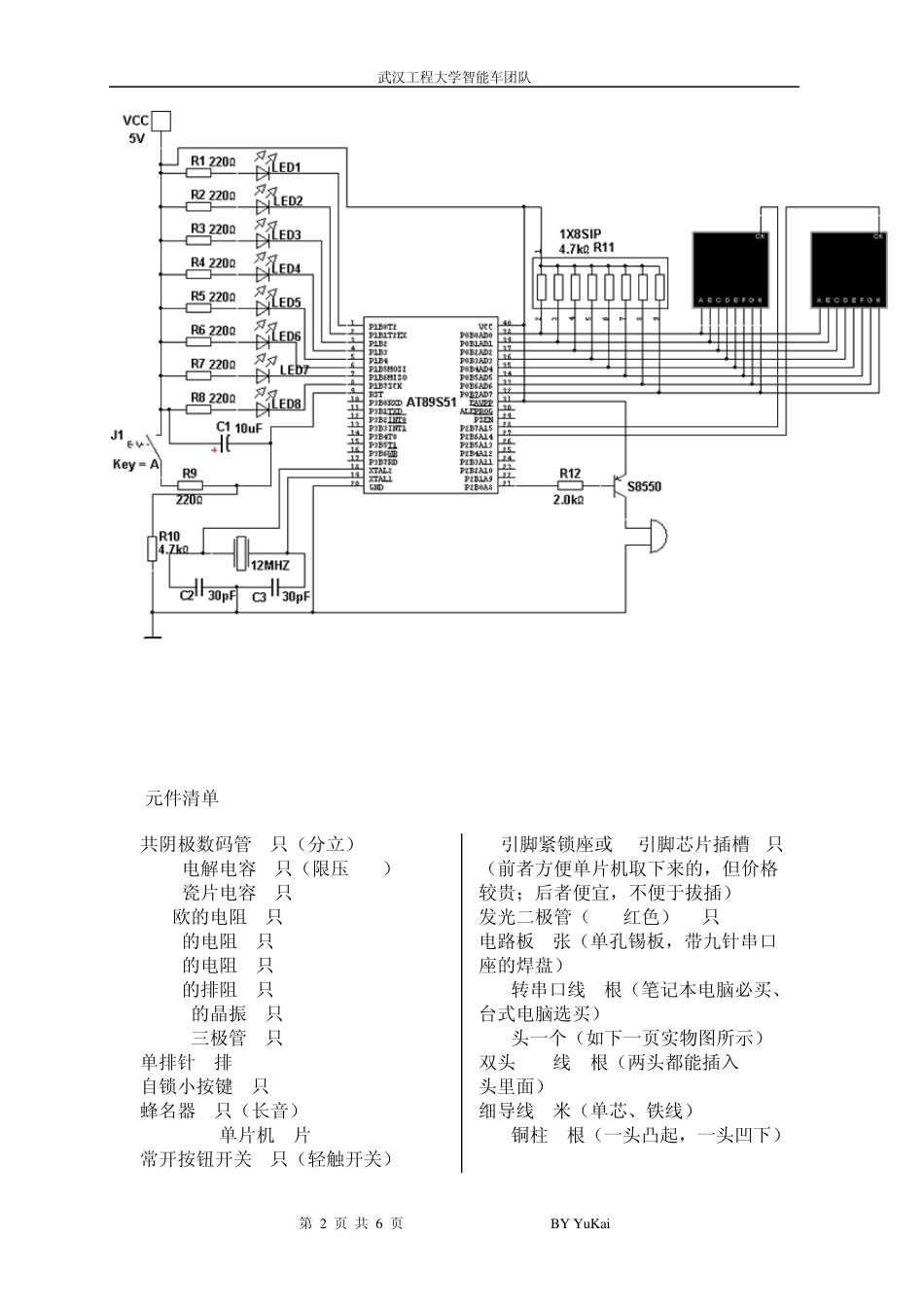

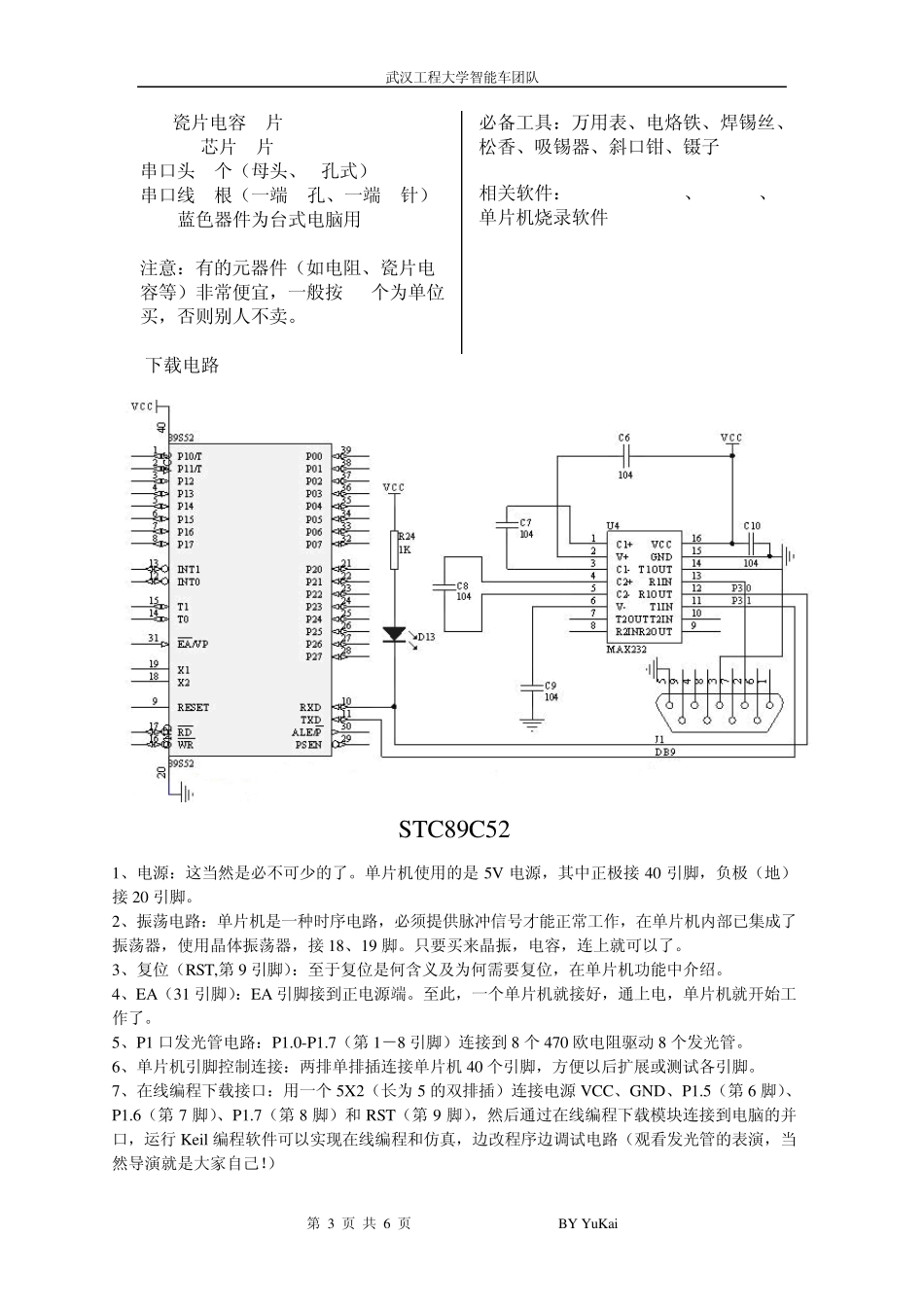

武汉工程大学智能车团队 第 1 页 共 6 页 BY Yu Kai 51单片机最小系统 1. 设计框图 2. 硬件电路设计 武汉工程大学智能车团队 第 2 页 共 6 页 BY Yu Kai 3. 元件清单 共阴极数码管2只（分立） 10UF电解电容2只（限压16V） 30PF瓷片电容2只 220欧的电阻9只 4.7K的电阻1只 1.2K的电阻1只 4.7K的排阻1只 12MHZ的晶振1只 S8550三极管1只 单排针2排 自锁小按键1只 蜂名器1只（长音） STC89C51单片机1片 常开按钮开关1只（轻触开关） 40引脚紧锁座或40引脚芯片插槽1只（前者方便单片机取下来的，但价格较贵；后者便宜，不便于拔插） 发光二极管（5MM红色）10只 电路板1张（单孔锡板，带九针串口座的焊盘） USB转串口线1根（笔记本电脑必买、台式电脑选买） USB头一个（如下一页实物图所示） 双头 USB线1根（两头都能插入 USB头里面） 细导线2米（单芯、铁线） 2CM铜柱 8根（一头凸起，一头凹下） 武汉工程大学智能车团队 第 3 页 共 6 页 BY Yu Kai 104瓷片电容5片 MAX232芯片1片 串口头1个（母头、9孔式） 串口线 1根（一端 9孔、一端 9针） ****蓝色器件为台式电脑用**** 注意：有的元器件（如电阻、瓷片电容等）非常便宜，一般按 10个为单位买，否则别人不卖。 必备工具：万用表、电烙铁、焊锡丝、松香、吸锡器、斜口钳、镊子 相关软件：Protel 99 SE、Keil 3、单片机烧录软件 4. 下载电路 STC89C52 1、电源：这当然是必不可少的了。单片机使用的是 5V 电源，其中正极接 40 引脚，负极（地）接 20 引脚。 2、振荡电路：单片机是一种时序电路，必须提供脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接 18、19 脚。只要买来晶振，电容，连上就可以了。 3、复位（RST,第9 引脚）：至于复位是何含义及为何需要复位，在单片机功能中介绍。 4、EA（31 引脚）：EA 引脚接到正电源端。至此，一个单片机就接好，通上电，单片机就开始工作了。 5、P1 口发光管电路：P1.0-P1.7（第1－8 引脚）连接到 8 个470 欧电阻驱动 8 个发光管。 6、单片机引脚控制连接：两排单排插连接单片机 40 个引脚，方便以后扩展或测试各引脚。 7、在线编程下载接口：用一个5X2（长为 5 的双排插）连接电源 VCC、GND、P1.5（第6 脚）、P1.6（第7 脚）、P1.7（第8 脚）和 RST（第9 脚），然后通过在线编程下载模块连接到电脑的并口，运行 ...
