51单片机流水灯实验报告单片机实验报告流水灯

51单片机流水灯实验报告单片机实验报告流水灯_第1页
1/8
51单片机流水灯实验报告单片机实验报告流水灯_第2页
2/8
51单片机流水灯实验报告单片机实验报告流水灯_第3页
3/8

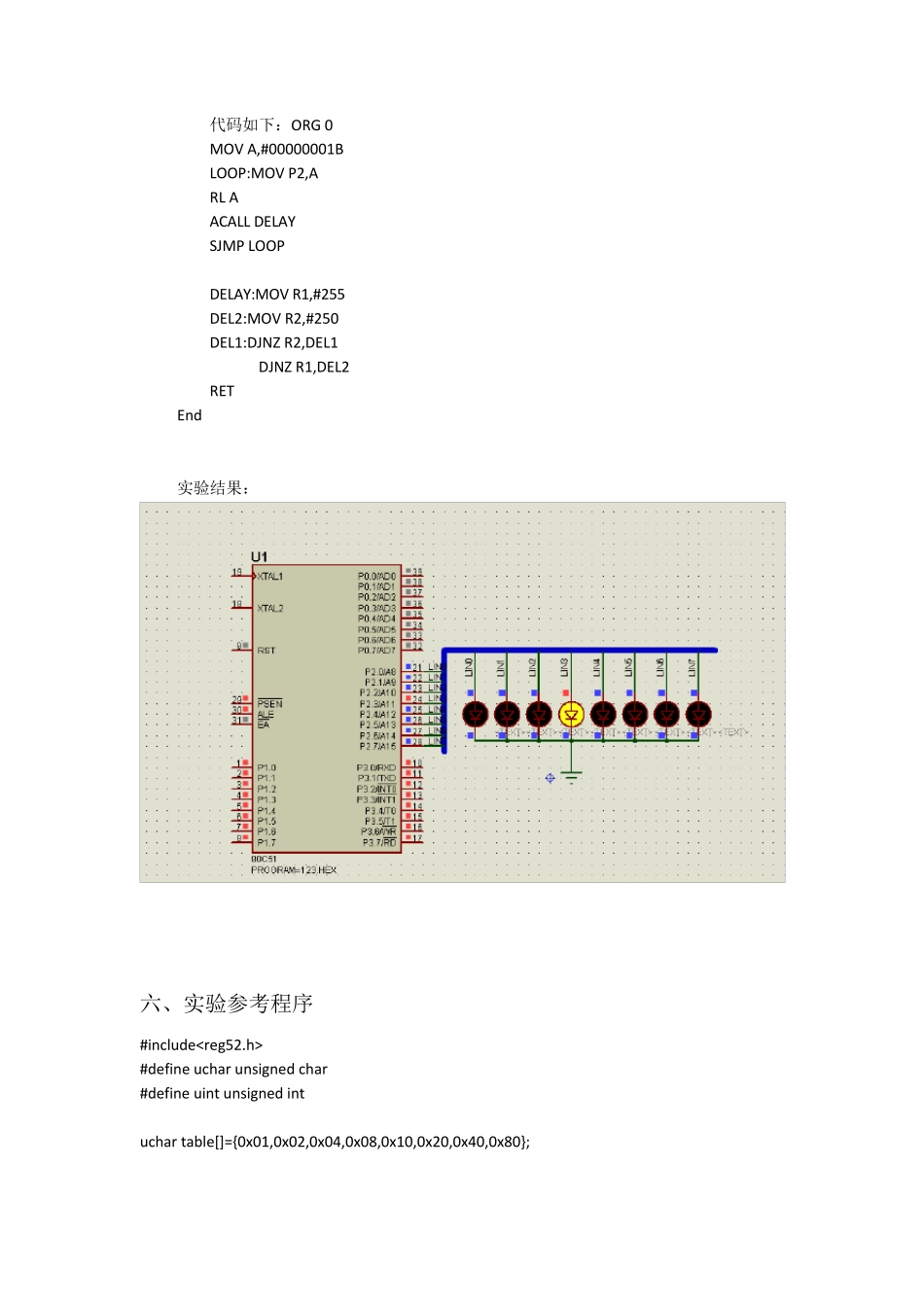

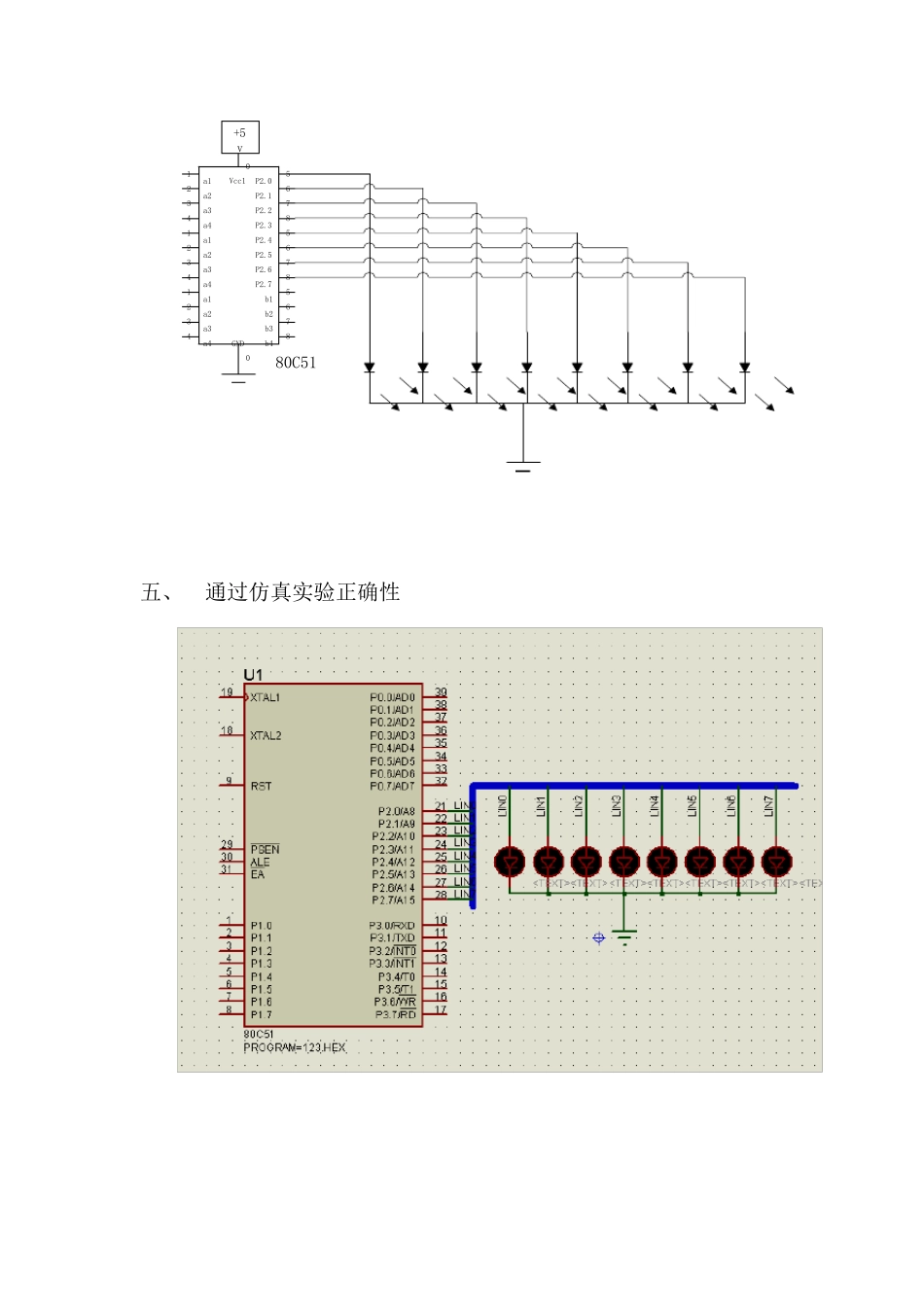

51 单片机流水灯试验 一、 实验目的 1.了解 51 单片机的引脚结构。 2.根据所学汇编语言编写代码实现 LED 灯的流水功能。 3.利用开发板下载 hex 文件后验证功能。 二、实验器材 个人电脑,80c51 单片机,开发板 三、 实验原理 单片机流水的实质是单片机各引脚在规定的时间逐个上电,使 LED 灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程,实验中使用了单片机的P2 端口,对 8 个 LED 灯进行控制,要实现逐个亮灯即将 P2 的各端口逐一置零,中间使用时间间隔隔开各灯的亮灭。使用 rl 或 rr a 实现位的转换。 A 寄存器的位经过 rr a 之后转换如下所示: A0A1A2A3A4A5A6A7 然后将 A 寄存器转换一次便送给 P2 即 MOV P2,A 便将转换后的数送到了 P2 口,不断循环下去,便实现了逐位置一操作。 四、 实验电路图 a11a223a34a4b1b2b3b45678GND0a11a223a34a4P2.4P2.5P2.6P2.75678a11a223a34a4P2.0P2.1P2.2P2.35678Vcc10+5v80C51 五、 通过仿真实验正确性 代码如下:ORG 0 MOV A,#00000001B LOOP:MOV P2,A RL A ACALL DELAY SJMP LOOP DELAY:MOV R1,#255 DEL2:MOV R2,#250 DEL1:DJNZ R2,DEL1 DJNZ R1,DEL2 RET End 实验结果: 六、实验参考程序 #include #define uchar unsigned char #define uint unsigned int uchar table[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; sbit P00=P0^0; sbit P01=P0^1; void delay(uchar t) { uchar i,j; for(i=0;i
