51单片机烧写程序说明

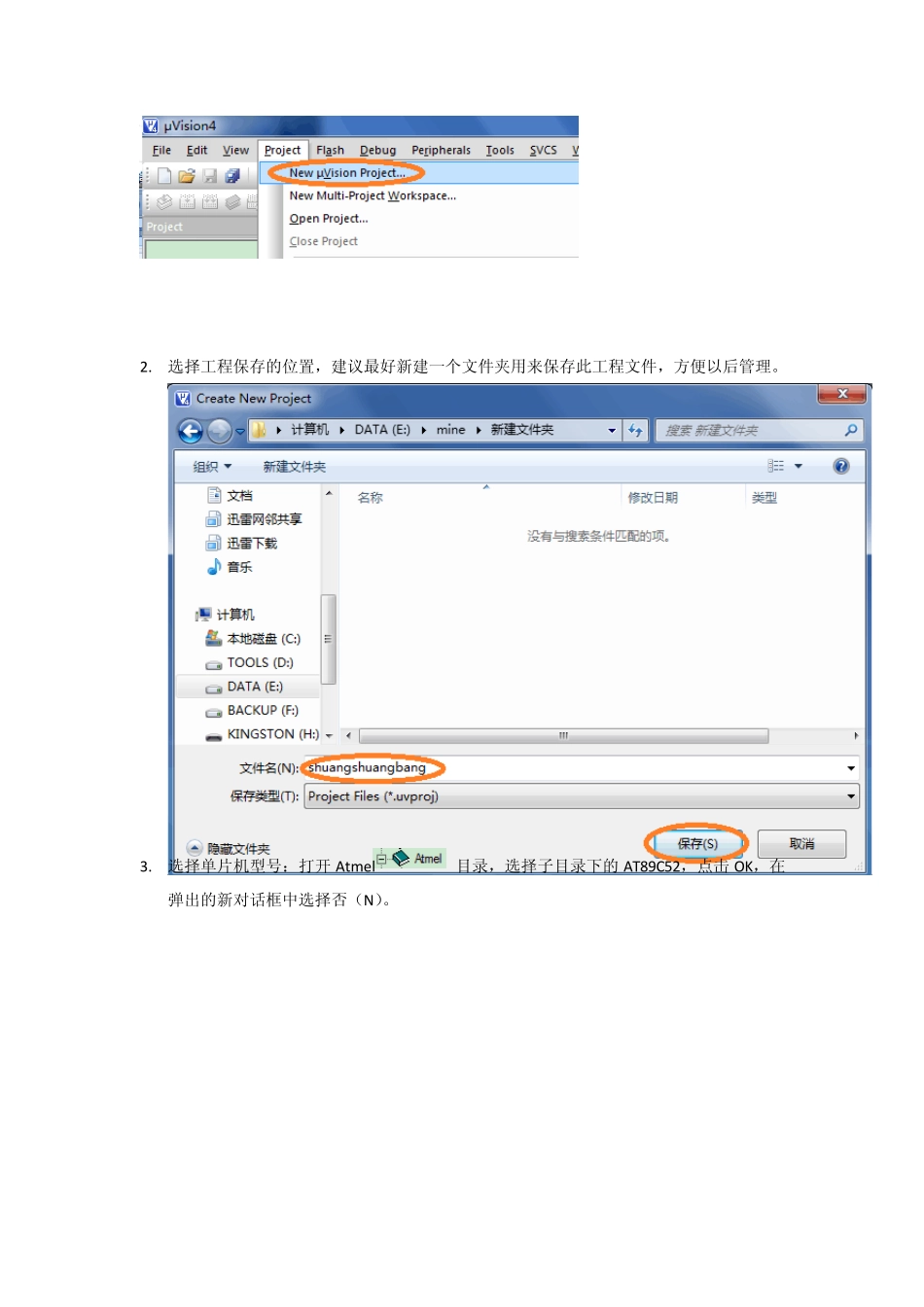

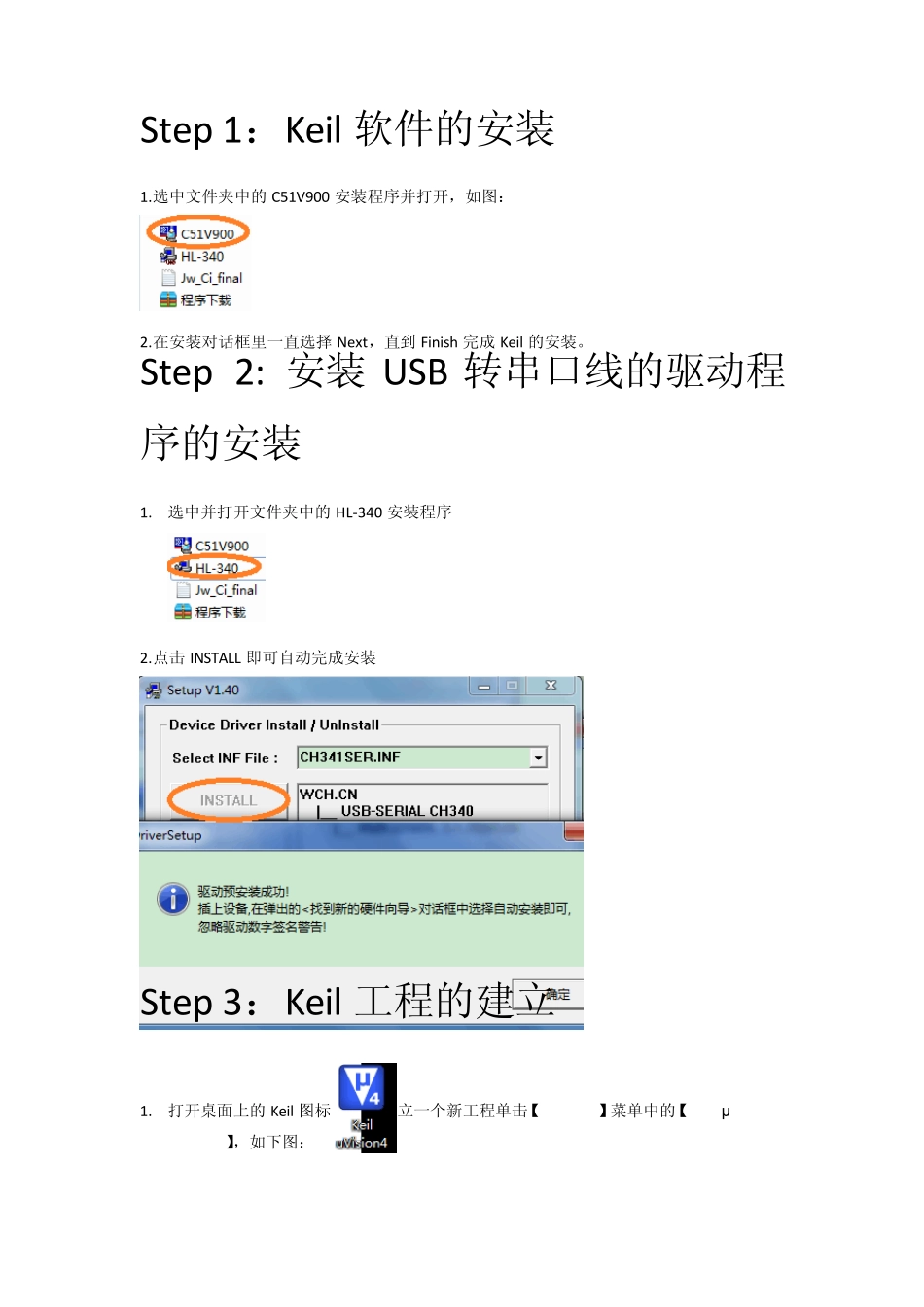

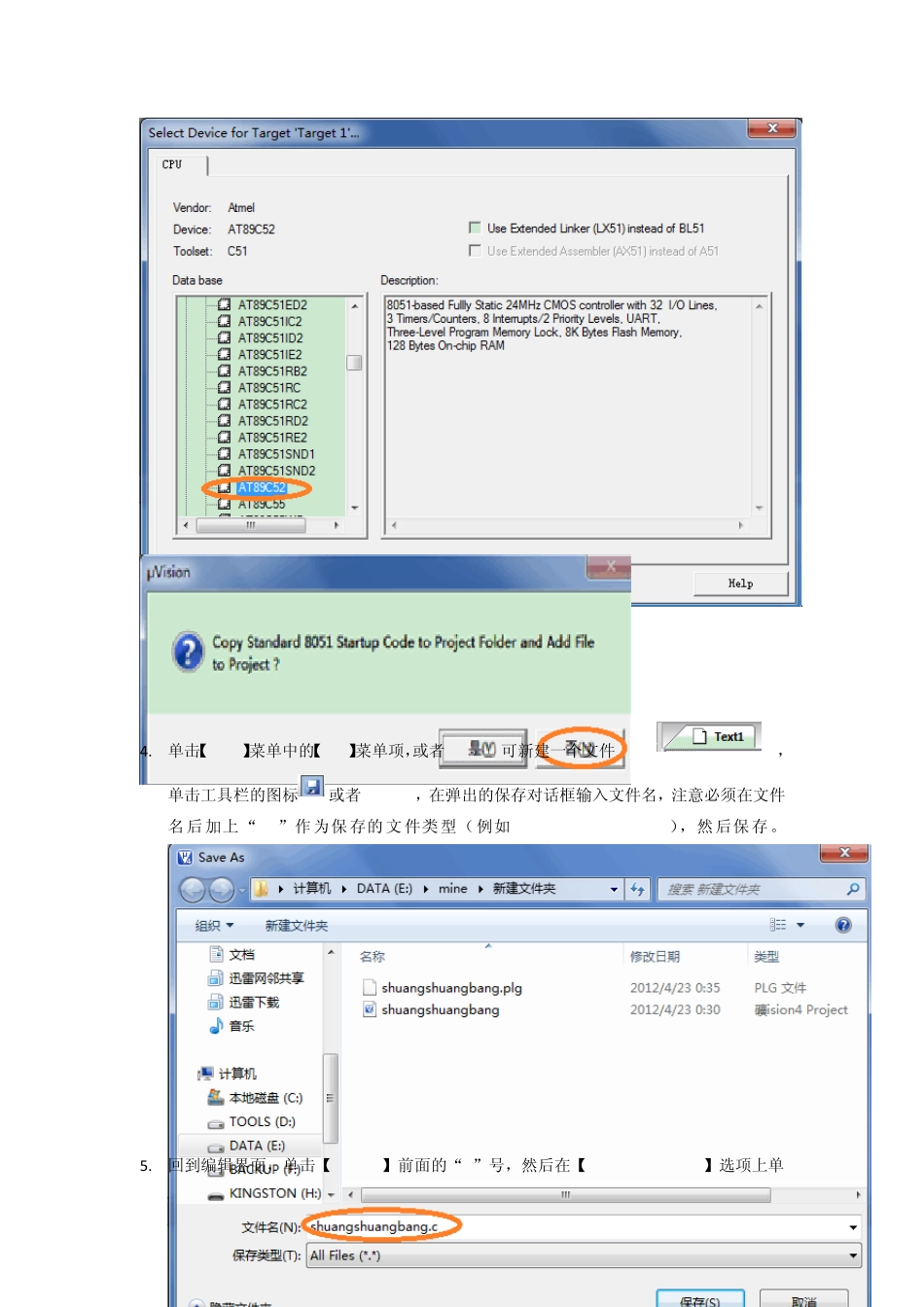

Step 1：Keil 软件的安装 1.选中文件夹中的C51V900 安装程序并打开，如图： 2.在安装对话框里一直选择Next，直到Finish 完成Keil 的安装。 Step 2: 安装USB 转串口线的驱动程序的安装 1. 选中并打开文件夹中的HL-340 安装程序 2.点击 INSTALL 即可自动完成安装 Step 3：Keil 工程的建立 1. 打开桌面上的Keil 图标，建立一个新工程单击【Project】菜单中的【New μ Vision Project】，如下图： 2. 选择工程保存的位置，建议最好新建一个文件夹用来保存此工程文件，方便以后管理。 3. 选择单片机型号：打开 Atmel目录，选择子目录下的AT89C52，点击 OK，在弹出的新对话框中选择否（N）。 4. 单击【File】菜单中的【New】菜单项，或者Ctrl+N可新建一个文件Text1，单击工具栏的图标或者Ctrl+S，在弹出的保存对话框输入文件名，注意必须在文件名后加上“.c”作为保存的文件类型（例如 shuangshuangbang.c），然后保存。 5. 回到编辑界面，单击【Target】前面的“+”号，然后在【Source Group 1】选项上单击右键，弹出下图所示菜单。然后选择【Add Files to Group ‘Source Group1’】菜单项，如下图： 6. 在弹出的对话框中选中刚才保存的“XXX.c”文件并单击【Add】,再单击【Close】，如图： 7. 单击左侧【Source Group 1】前面的“+”号，这时可以注意到【Source Group 1】文件夹中多了一个子项【XXX.c】,这时源代码文件就与工程关联起来了，这时在右边的“XXX.c”代码编辑窗口把伟哥的代码复制过来即可，如图： 8.单击工具栏的【Target Options„】，打开 Output选项卡并选择【Creat Hex File】，点击【OK】，这时编译完成后才会产生可供下载到单片机的Hex文件，如下图： 8. 单击工具栏的【Rebu ild】，可看到状态栏显示的状态（0错误和 0警告），这时便完成了Keil工程的建立并产生了可下载到单片机的Hex文件，如下图： Step 4：COM 口的查询 1.用USB 转串口线把电脑的USB 口和单片机的串口连接； 2.右键点击“我的电脑”并单击“管理”，在弹出的窗口中选择“设备管理器”，在点击右边的“端口”，可以看到 USB 转串口线的COM 口（如图为 COM3 口），记住显示的是 COM 几口，下载程序时要用到，如下图： Step 5：Hex 文件的下载 1.打开文件夹里的“程序下载”压缩包，打开里面的STC_ISP_V481.exe 程序，如图： 2.在弹出的界面中选择 MCU Type 为 STC89C52RC，...
