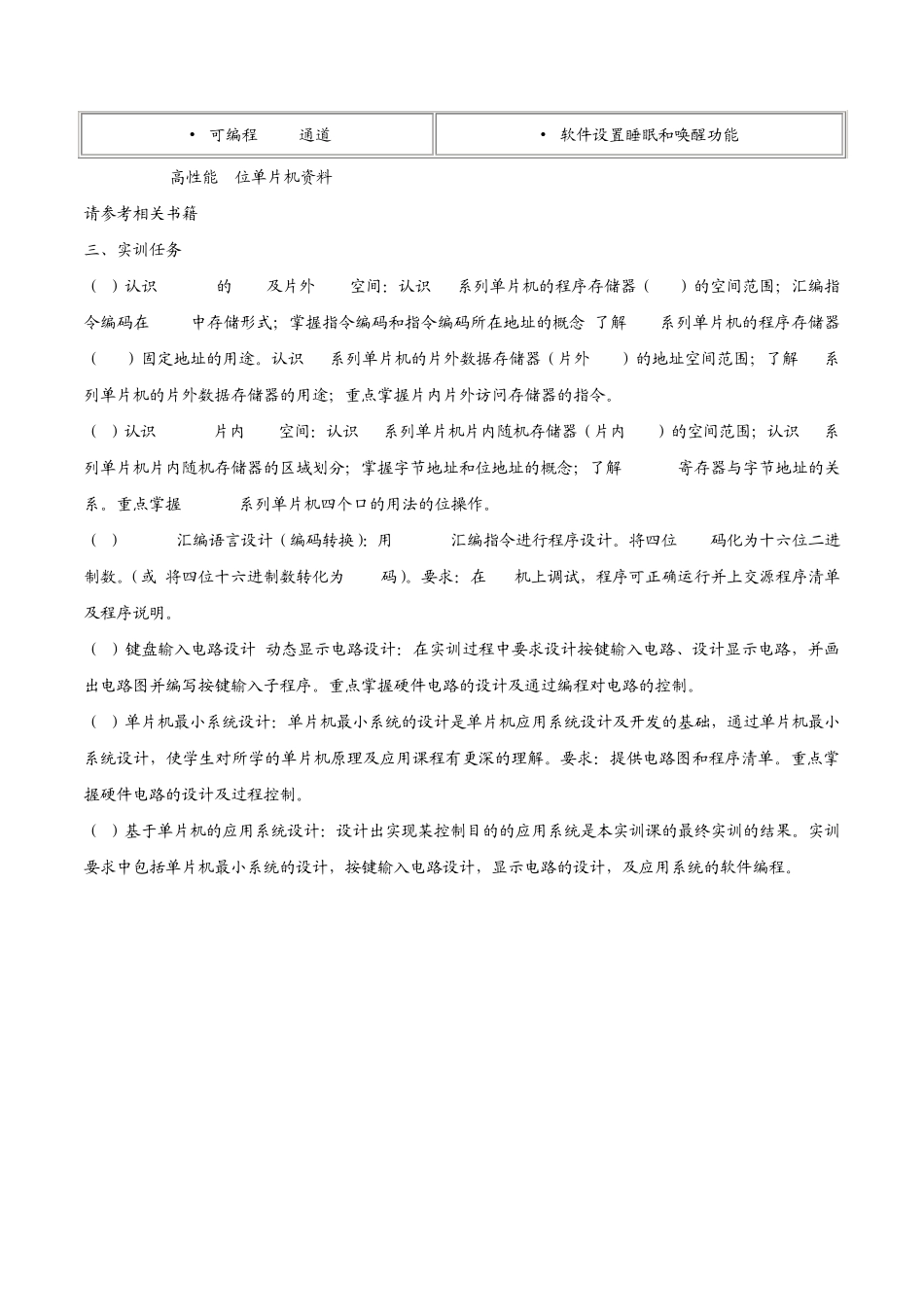

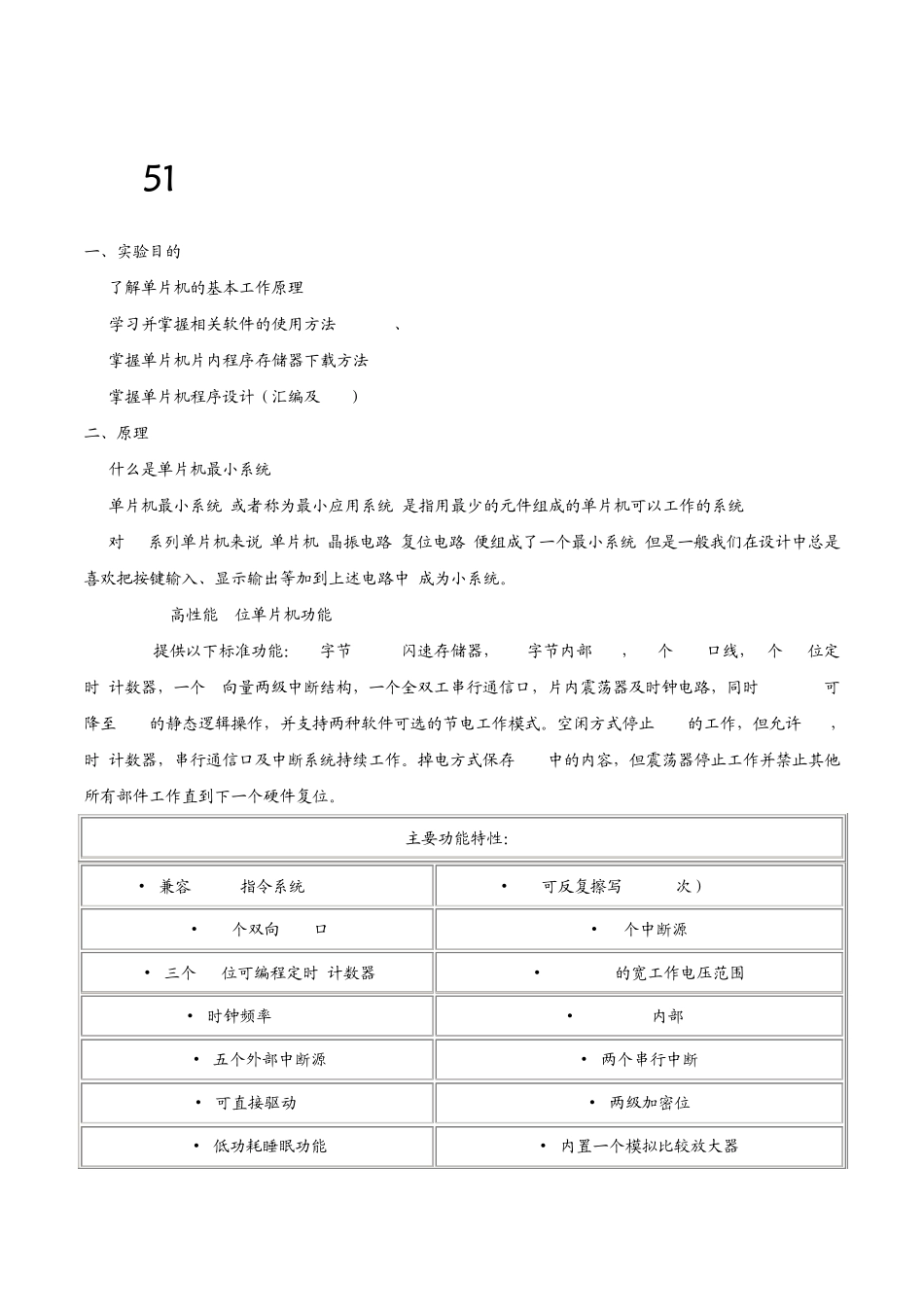

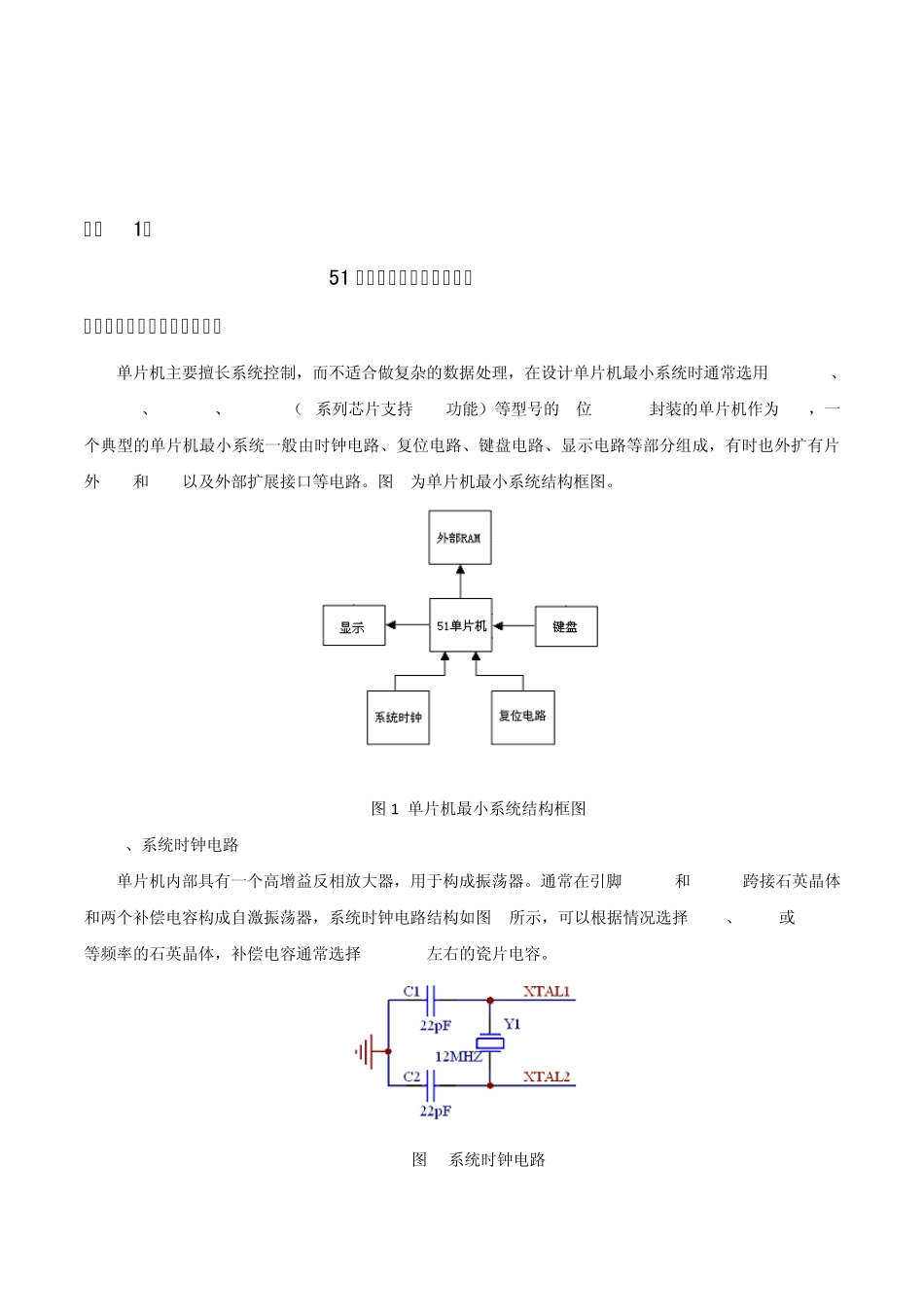

5 1 系列单片机最小系统设计与调试实验 一、实验目的 1. 了解单片机的基本工作原理 2. 学习并掌握相关软件的使用方法(Protel、keil) 2. 掌握单片机片内程序存储器下载方法 3. 掌握单片机程序设计（汇编及 C51） 二、原理 1. 什么是单片机最小系统 单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统. 对 51系列单片机来说,单片机+晶振电路+复位电路,便组成了一个最小系统.但是一般我们在设计中总是喜欢把按键输入、显示输出等加到上述电路中,成为小系统。 2. AT89C51高性能 8位单片机功能 AT89C51提供以下标准功能：8K字节 Falsh闪速存储器，256字节内部 RAM，32个 I/O口线，3个 16位定时/计数器，一个 6向量两级中断结构，一个全双工串行通信口，片内震荡器及时钟电路，同时 AT89C51可降至 0HZ的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止 CPU的工作，但允许 RAM，时/计数器，串行通信口及中断系统持续工作。掉电方式保存 RAM中的内容，但震荡器停止工作并禁止其他所有部件工作直到下一个硬件复位。 主要功能特性： • 兼容 MCS51指令系统 • 4k可反复擦写(>1000次）Flash ROM • 32个双向 I/O口 • 8个中断源 • 三个 16位可编程定时/计数器 • 2.7-6.V的宽工作电压范围 • 时钟频率 0-24MHz • 128x8bit内部 RAM • 五个外部中断源 • 两个串行中断 • 可直接驱动 LED • 两级加密位 • 低功耗睡眠功能 • 内置一个模拟比较放大器 • 可编程UARL通道 • 软件设置睡眠和唤醒功能 3. AT89C51高性能8位单片机资料 请参考相关书籍 三、实训任务. （1）认识 MCS-51的 ROM及片外 RAM空间：认识 51系列单片机的程序存储器（ROM）的空间范围；汇编指令编码在 ROM中存储形式；掌握指令编码和指令编码所在地址的概念;了解 51系列单片机的程序存储器（ROM）固定地址的用途。认识 51系列单片机的片外数据存储器（片外 RAM）的地址空间范围；了解 51系列单片机的片外数据存储器的用途；重点掌握片内片外访问存储器的指令。 （2）认识 MCS-51片内 RAM空间：认识 51系列单片机片内随机存储器（片内 RAM）的空间范围；认识 51系列单片机片内随机存储器的区域划分；掌握字节地址和位地址的概念；了解 R0~R7寄存器与字节地址的关系。重点掌握 MCS-51系列单片机四个口的用法的位操作。 （3）MCS-51汇编语言设...
