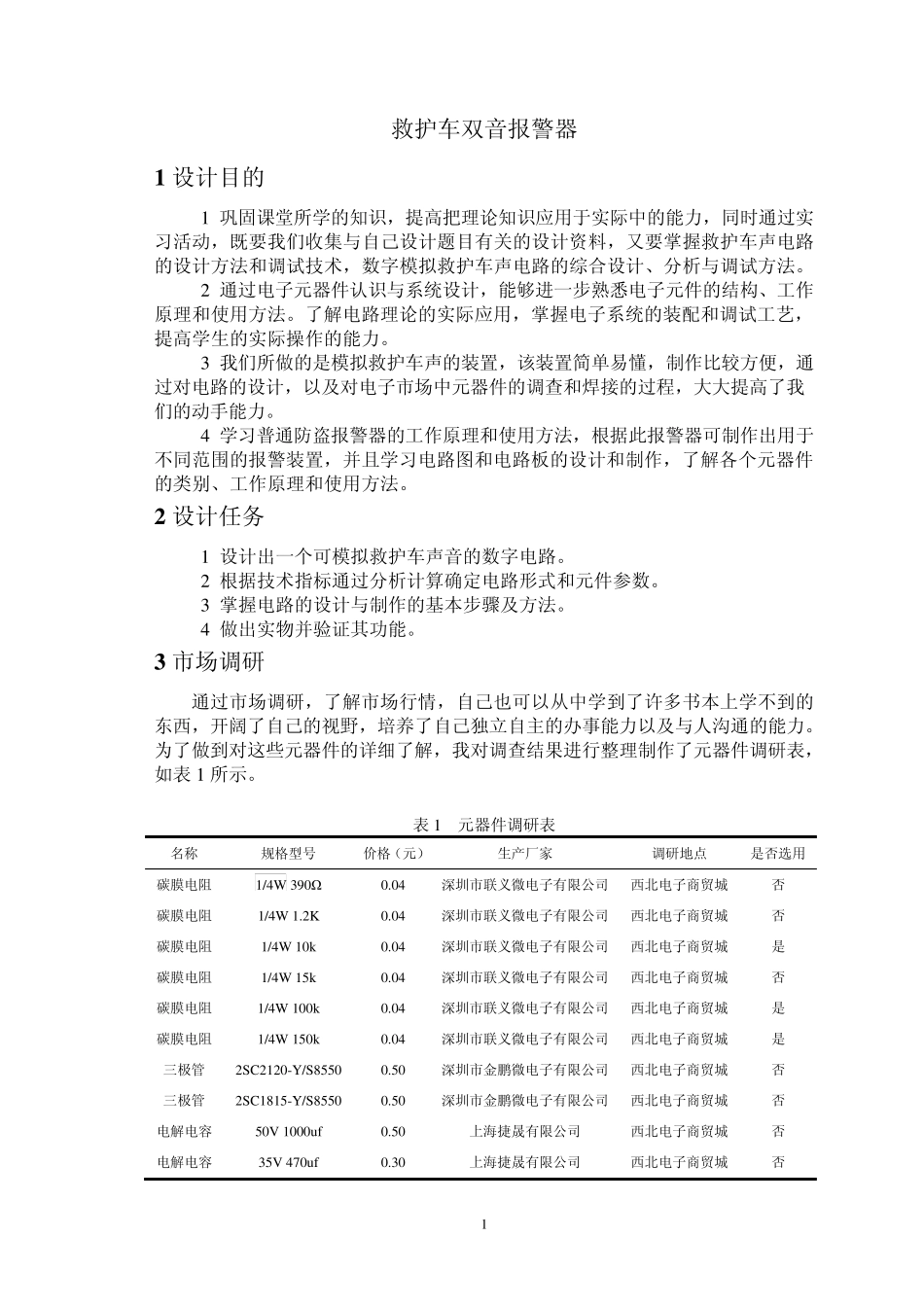

1 救护车双音报警器 1 设计目的 (1)巩固课堂所学的知识,提高把理论知识应用于实际中的能力,同时通过实习活动,既要我们收集与自己设计题目有关的设计资料,又要掌握救护车声电路的设计方法和调试技术,数字模拟救护车声电路的综合设计、分析与调试方法。 (2)通过电子元器件认识与系统设计,能够进一步熟悉电子元件的结构、工作原理和使用方法。了解电路理论的实际应用,掌握电子系统的装配和调试工艺,提高学生的实际操作的能力。 (3)我们所做的是模拟救护车声的装置,该装置简单易懂,制作比较方便,通过对电路的设计,以及对电子市场中元器件的调查和焊接的过程,大大提高了我们的动手能力。 (4)学习普通防盗报警器的工作原理和使用方法,根据此报警器可制作出用于不同范围的报警装置,并且学习电路图和电路板的设计和制作,了解各个元器件的类别、工作原理和使用方法。 2 设计任务 (1)设计出一个可模拟救护车声音的数字电路。 (2)根据技术指标通过分析计算确定电路形式和元件参数。 (3)掌握电路的设计与制作的基本步骤及方法。 (4)做出实物并验证其功能。 3 市场调研 通过市场调研,了解市场行情,自己也可以从中学到了许多书本上学不到的东西,开阔了自己的视野,培养了自己独立自主的办事能力以及与人沟通的能力。为了做到对这些元器件的详细了解,我对调查结果进行整理制作了元器件调研表,如表 1 所示。 表 1 元器件调研表 名称 规格型号 价格(元) 生产厂家 调研地点 是否选用 碳膜电阻 1/4W 390Ω 0.04 深圳市联义微电子有限公司 西北电子商贸城 否 碳膜电阻 1/4W 1.2K 0.04 深圳市联义微电子有限公司 西北电子商贸城 否 碳膜电阻 1/4W 10k 0.04 深圳市联义微电子有限公司 西北电子商贸城 是 碳膜电阻 1/4W 15k 0.04 深圳市联义微电子有限公司 西北电子商贸城 否 碳膜电阻 1/4W 100k 0.04 深圳市联义微电子有限公司 西北电子商贸城 是 碳膜电阻 1/4W 150k 0.04 深圳市联义微电子有限公司 西北电子商贸城 是 三极管 2SC2120-Y/S8550 0.50 深圳市金鹏微电子有限公司 西北电子商贸城 否 三极管 2SC1815-Y/S8550 0.50 深圳市金鹏微电子有限公司 西北电子商贸城 否 电解电容 50V 1000u f 0.50 上海捷晟有限公司 西北电子商贸城 否 电解电容 35V 470u f 0.30 上海捷晟有限公司 西北电子商贸城 否 2 电解电容 16V 100u f 0.05 上海...
