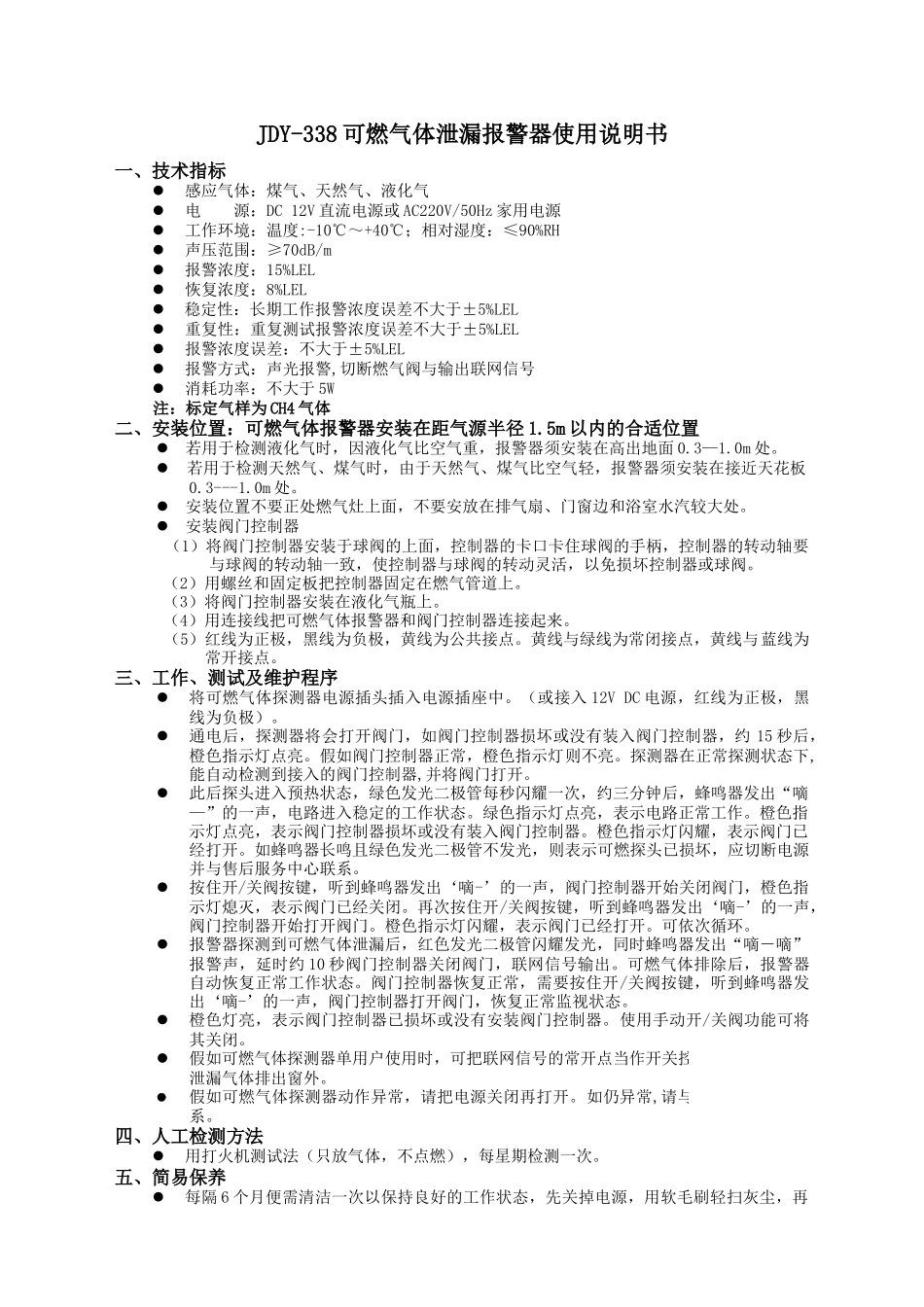

jdy-338可燃气体泄漏报警器使用说明书

JDY-338 可燃气体泄漏报警器使用说明书一、技术指标感应气体：煤气、天然气、液化气电 源：DC 12V 直流电源或 AC220V/50Hz 家用电源工作环境：温度:-10℃～+40℃；相对湿度：≤90%RH声压范围：≥70dB/m报警浓度：15%LEL恢复浓度：8%LEL稳定性：长期工作报警浓度误差不大于±5%LEL重复性：重复测试报警浓度误差不大于±5%LEL报警浓度误差：不大于±5%LEL报警方式：声光报警,切断燃气阀与输出联网信号消耗功率：不大于 5W注：标定气样为 CH4 气体二、安装位置：可燃气体报警器安装在距气源半径 1.5m 以内的合适位置若用于检测液化气时，因液化气比空气重，报警器须安装在高出地面 0.3—1.0m 处。 若用于检测天然气、煤气时，由于天然气、煤气比空气轻，报警器须安装在接近天花板 0.3---1.0m 处。安装位置不要正处燃气灶上面，不要安放在排气扇、门窗边和浴室水汽较大处。安装阀门控制器（1）将阀门控制器安装于球阀的上面，控制器的卡口卡住球阀的手柄，控制器的转动轴要与球阀的转动轴一致，使控制器与球阀的转动灵活，以免损坏控制器或球阀。 （2）用螺丝和固定板把控制器固定在燃气管道上。 （3）将阀门控制器安装在液化气瓶上。 （4）用连接线把可燃气体报警器和阀门控制器连接起来。 （5）红线为正极，黑线为负极，黄线为公共接点。黄线与绿线为常闭接点，黄线与蓝线为常开接点。三、工作、测试及维护程序将可燃气体探测器电源插头插入电源插座中。（或接入 12V DC 电源，红线为正极，黑线为负极）。通电后，探测器将会打开阀门，如阀门控制器损坏或没有装入阀门控制器，约 15 秒后，橙色指示灯点亮。假如阀门控制器正常，橙色指示灯则不亮。探测器在正常探测状态下,能自动检测到接入的阀门控制器,并将阀门打开。此后探头进入预热状态，绿色发光二极管每秒闪耀一次，约三分钟后，蜂鸣器发出“嘀—”的一声，电路进入稳定的工作状态。绿色指示灯点亮，表示电路正常工作。橙色指示灯点亮，表示阀门控制器损坏或没有装入阀门控制器。橙色指示灯闪耀，表示阀门已经打开。如蜂鸣器长鸣且绿色发光二极管不发光，则表示可燃探头已损坏，应切断电源并与售后服务中心联系。按住开/关阀按键，听到蜂鸣器发出‘嘀-’的一声，阀门控制器开始关闭阀门，橙色指示灯熄灭，表示阀门已经关闭。再次按住开/关阀按键，听到蜂鸣器发出‘嘀-’的一声，阀门控制器开始打开阀门。橙色指示灯闪耀，表示...
